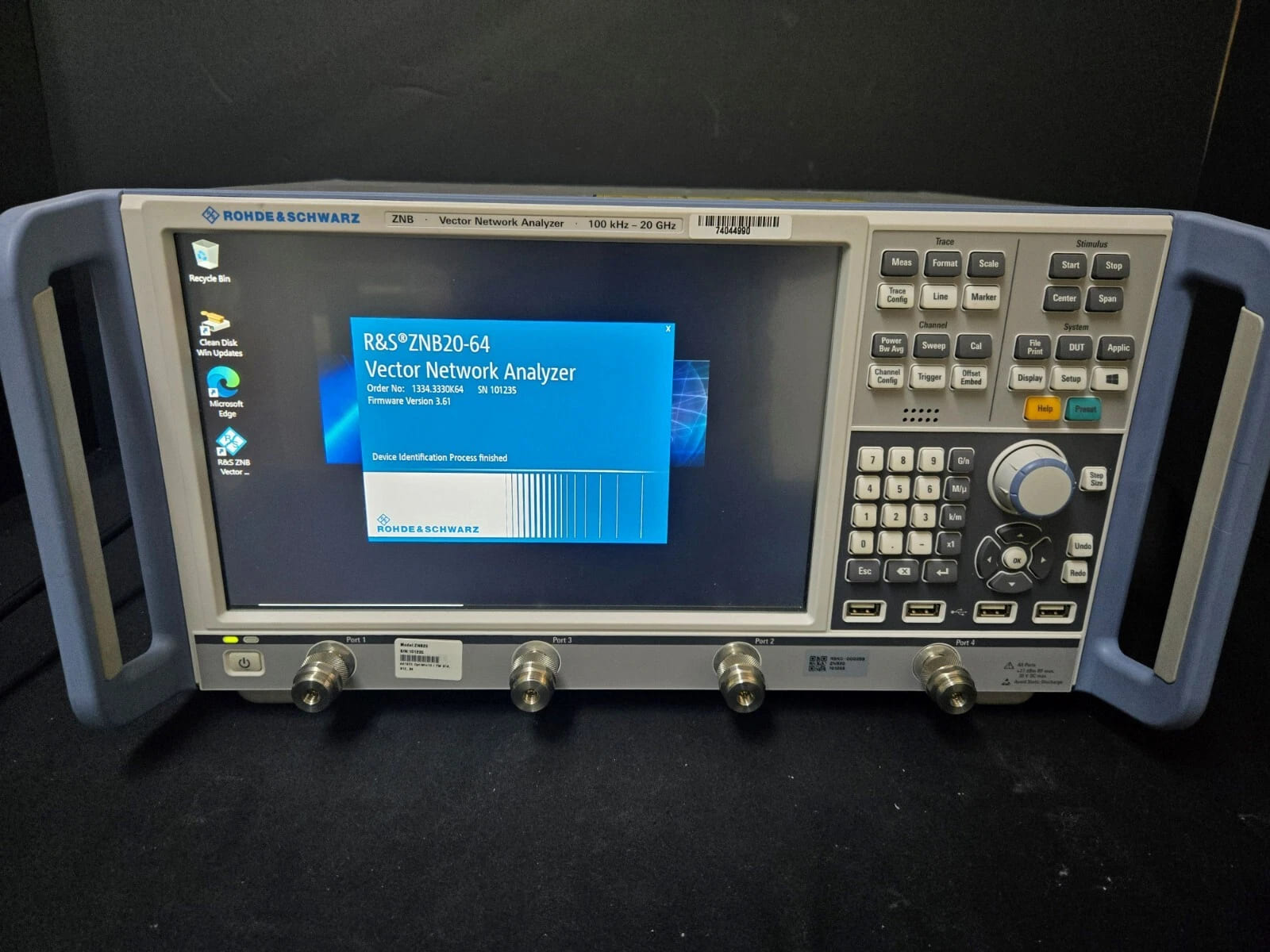

R&S ZNB20 (USED)

R&S® ZNB20 là máy phân tích mạng vector hiệu suất cao, thiết kế cho các ứng dụng đo lường RF/microwave chuyên sâu từ 100 kHz đến 20 GHz. Thiết bị nổi bật nhờ dải động rộng, độ nhiễu thấp, tốc độ đo cao, cùng với giao diện người dùng thân thiện chạy Windows 10. ZNB20 lý tưởng cho các phòng R&D, kiểm tra sản xuất và các ứng dụng đo lường chính xác.

🔧 Thông số kỹ thuật nổi bật

• Dải tần số: 100 kHz đến 20 GHz

• Số cổng đo: 2 hoặc 4 cổng

• Dải động hệ thống: lên đến 135 dB (ở IFBW 10 Hz)

• Độ ồn vết (Trace Noise): ≤ 0.004 dB RMS (ở IFBW 10 kHz)

• Công suất đầu ra: lên đến +13 dBm, có thể điều chỉnh điện tử trong khoảng hơn 95 dB

• Tốc độ quét: <5 µs cho mỗi điểm đo

• Kết nối giao tiếp: USB, LAN, BNC, DP, HDMI (tùy chọn GPIB)

• Kích thước: 462.5 mm × 239.6 mm × 361.5 mm

• Trọng lượng: 14 kg (2 cổng) / 16 kg (4 cổng)

• Màn hình: LCD cảm ứng WXGA 1280 × 800 pixel

• Hệ điều hành: Windows 10

⚙️ Tính năng nổi bật

• Phân tích thời gian (TDR): Tính năng Time Domain Analysis (TDA) giúp xác định vị trí lỗi trong cáp và mạch điện

• Phân tích chuyển đổi tần số (Frequency Conversion): Hỗ trợ đo lường các tín hiệu hỗn hợp và phân tích pha

• Đo lường công suất và độ nhiễu: Tính năng đo lường công suất và độ nhiễu giúp đánh giá hiệu suất của các linh kiện và hệ thống

• Phân tích mô-đun và pha: Hỗ trợ đo lường mô-đun và pha của các tín hiệu RF

• Phân tích trở kháng: Hỗ trợ đo lường trở kháng của các linh kiện và mạch điện

🛠️ Ứng dụng

• Phát triển và sản xuất linh kiện RF: Đo lường và kiểm tra các linh kiện như bộ khuếch đại, bộ lọc, bộ trộn và cáp

• Thiết kế mạch in tốc độ cao: Phân tích và tối ưu hóa thiết kế mạch in cho các ứng dụng tốc độ cao

• Kiểm tra và bảo trì thiết bị viễn thông: Đo lường và kiểm tra hiệu suất của các thiết bị viễn thông

• Nghiên cứu và phát triển công nghệ mới: Hỗ trợ trong việc nghiên cứu và phát triển các công nghệ mới trong lĩnh vực RF

• Đào tạo và giáo dục: Sử dụng trong giảng dạy và đào tạo về công nghệ RF và viễn thông
