YOKOGAWA DLM4058 (USED)

Yokogawa DLM4058 là máy hiện sóng số hiệu suất cao, cung cấp tới 8 kênh đầu vào, băng thông 500 MHz, lý tưởng cho phân tích tín hiệu phức tạp trong hệ thống nhúng, điện tử công suất, và điều khiển công nghiệp. Thiết bị được trang bị 8 đầu dò điện áp 701939, cho phép đo lường chính xác và an toàn.

🔧 Thông số kỹ thuật nổi bật

• Số kênh analog: 8 kênh (hoặc 4 analog + 16 digital với logic option)

• Băng thông: 500 MHz

• Tốc độ lấy mẫu: 2.5 GS/s (real-time), 6.25 GS/s (interleaved)

• Bộ nhớ: lên đến 125 MPoints (tùy cấu hình)

• Tốc độ hiển thị waveform: ~25.000 waveforms/giây

• Độ phân giải ADC: 8 bit

• Kết nối: USB, LAN, VGA out, GPIB (tùy chọn)

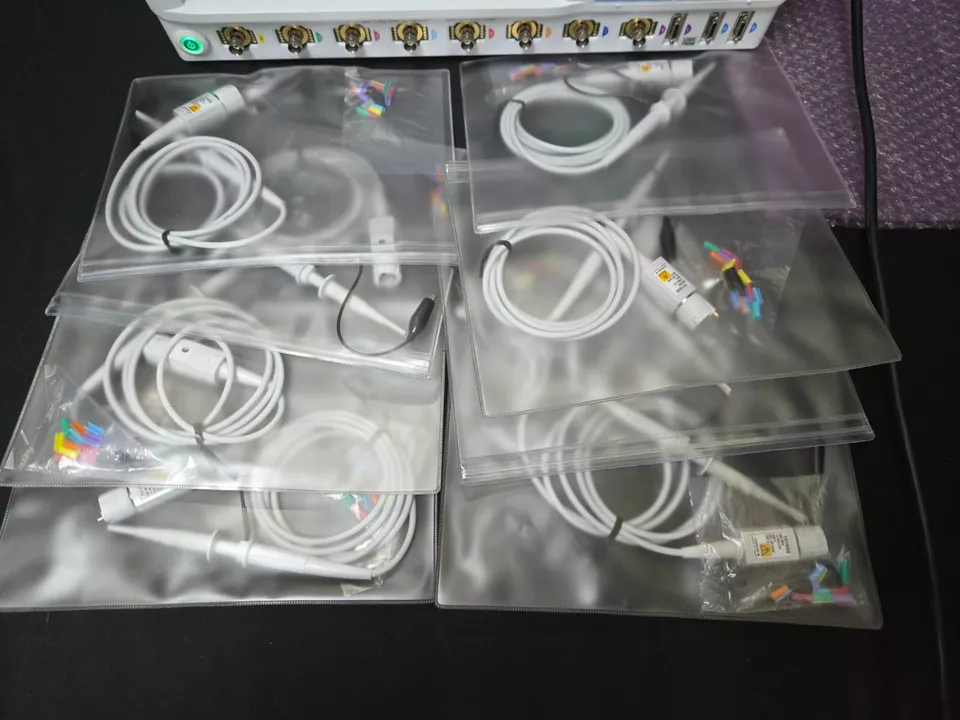

🧪 Đầu dò đi kèm – 701939 Probes

• Loại: Passive voltage probe

• Tỉ lệ: 10:1

• Băng thông: 500 MHz

• Điện áp tối đa: 300 V CAT II

• Tính năng: Thiết kế nhỏ gọn, độ trễ thấp, phù hợp đo tín hiệu tốc độ cao

⚙️ Tính năng nổi bật

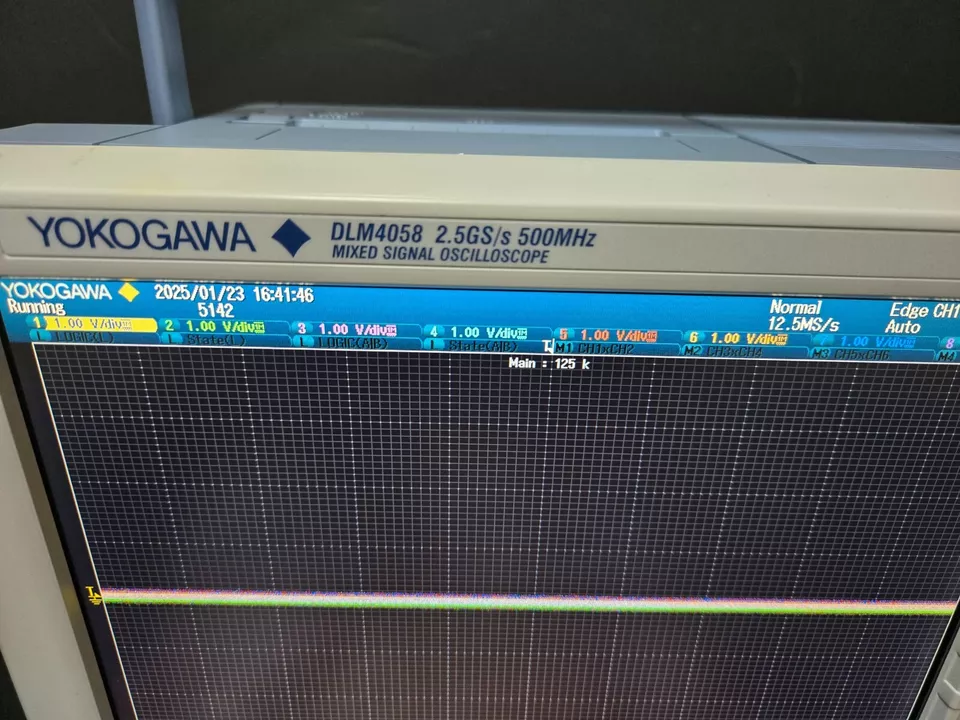

• Màn hình WVGA 8.4 inch màu, hiển thị rõ ràng nhiều kênh đồng thời

• Hỗ trợ hiển thị song song analog + digital, chế độ mixed-signal

• Tính năng history memory, zone trigger, serial bus analysis (CAN, LIN, I²C, UART...)

• Đo và phân tích nguồn, PWM, tín hiệu giao tiếp số nhanh chóng

• Lưu dữ liệu nhanh qua USB hoặc xuất qua LAN

🛠️ Ứng dụng

• Đo và phân tích tín hiệu điều khiển nhúng, vi điều khiển, MCU

• Phân tích hệ thống điện tử công suất (PWM, switching signals)

• Kiểm tra hệ thống truyền thông số (I²C, SPI, UART, CAN, LIN...)

• Đo kiểm trong thiết kế và bảo trì thiết bị công nghiệp, tự động hóa

• Học tập, giảng dạy, nghiên cứu chuyên sâu về tín hiệu hỗn hợp
