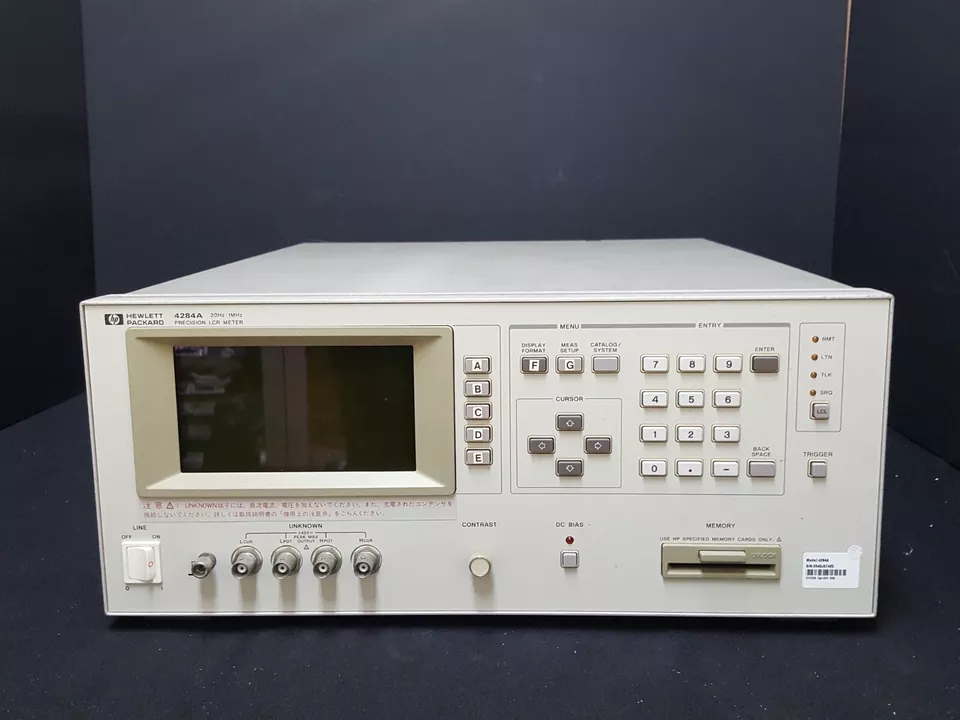

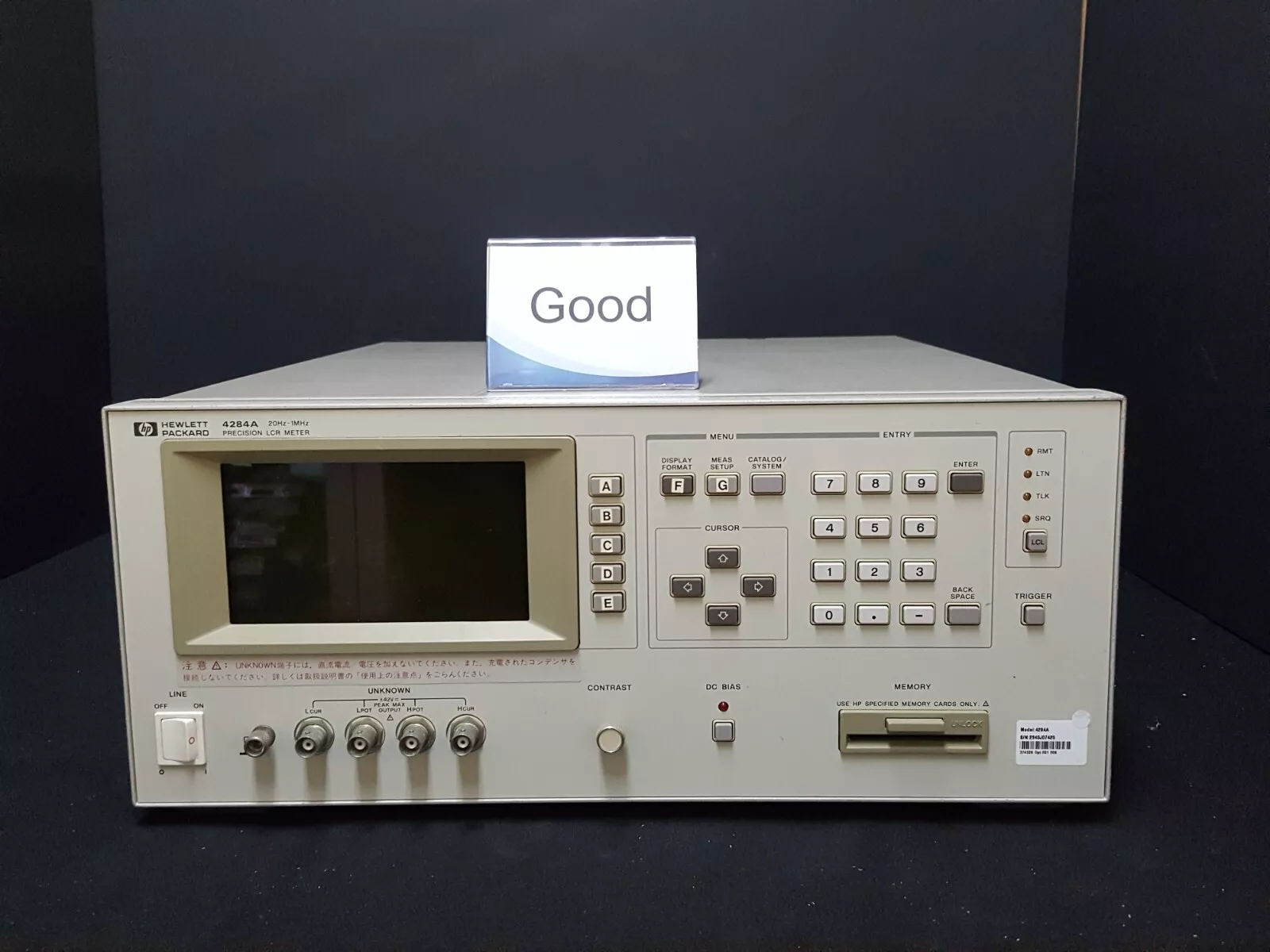

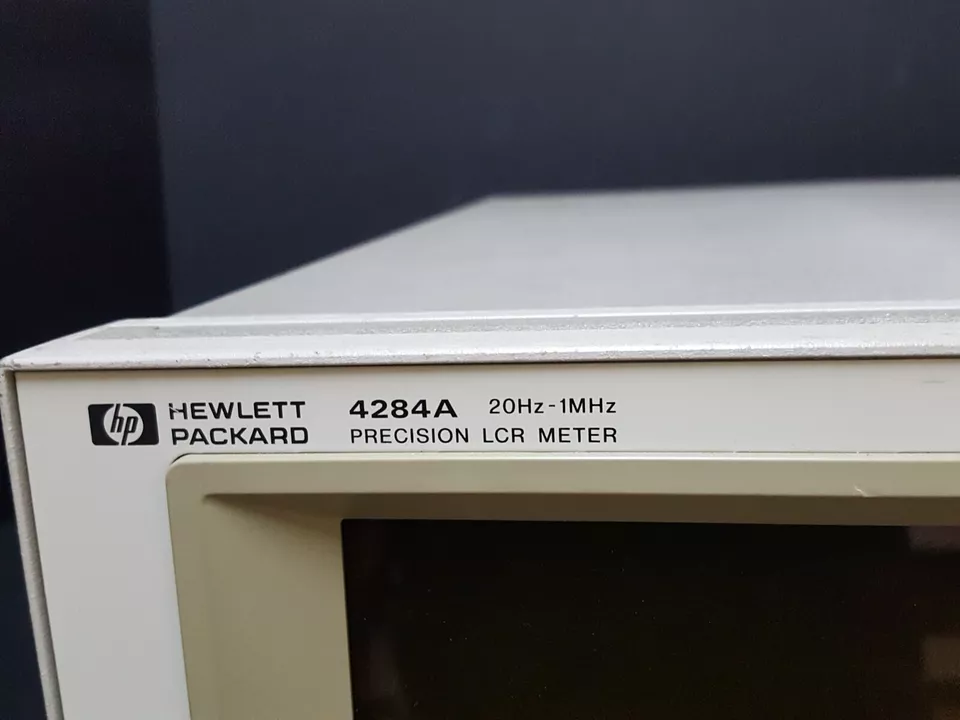

HP 4284A (USED)

HP 4284A là thiết bị đo LCR chính xác cao, đo được các thông số điện của linh kiện thụ động như điện dung (C), điện cảm (L), điện trở (R), và các tham số liên quan như Q, D, ESR, Z, θ, v.v. Thiết bị này rất phù hợp với cả môi trường phòng thí nghiệm và dây chuyền sản xuất.

🔧 Thông số kỹ thuật nổi bật

• Tần số hoạt động: 20 Hz đến 1 MHz (liên tục, với bước chọn tùy biến)

• Độ chính xác cơ bản: ±0.05%

• Cấp điện áp kiểm tra (AC test level): 5 mV đến 2 V RMS

• Dòng điện kiểm tra: tối đa 20 mA

• Thời gian đo nhanh nhất: 30 ms/lần đo

• Hiển thị: Màn hình LCD hiển thị 2 tham số đo cùng lúc

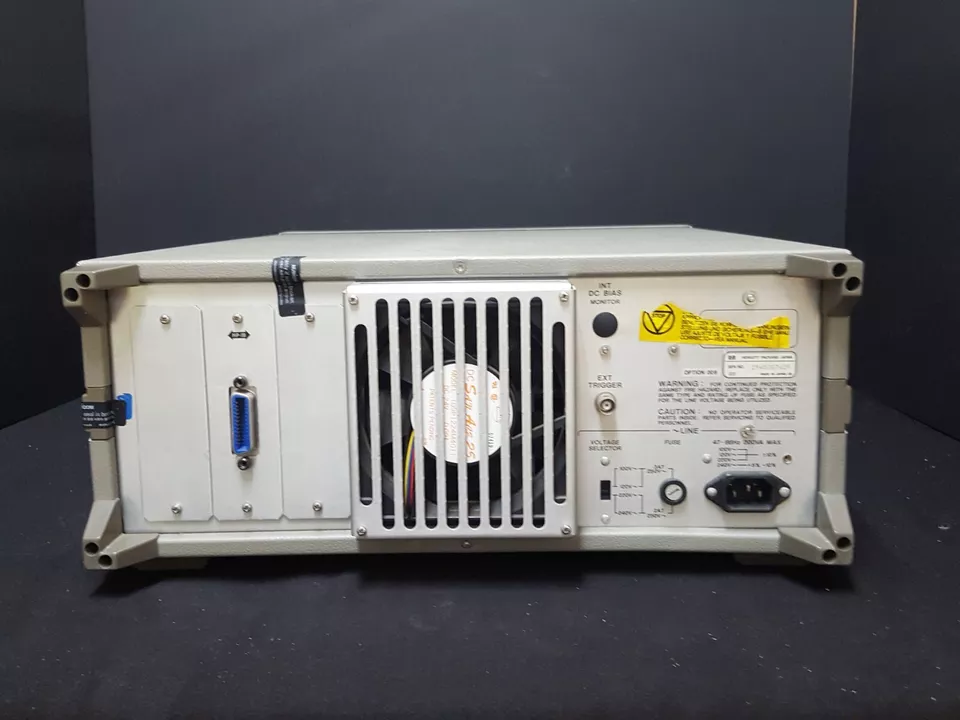

• Cổng giao tiếp: GPIB (IEEE-488) – cho phép điều khiển và ghi dữ liệu tự động

• Chế độ đo: 2-terminal, 4-terminal, 5-terminal

• Bù hiệu chỉnh đo (correction): Short, Open, Load

⚙️ Tính năng nổi bật

• Option 006: Bổ sung chức năng kiểm soát mức điện áp DC Bias bên ngoài (External DC Bias Control), cho phép kết nối bộ nguồn DC ngoài để áp dụng điện áp phân cực (bias voltage) lên linh kiện đang đo – rất hữu ích khi phân tích linh kiện nhạy cảm với điện áp như tụ điện gốm hoặc tụ MLCC.

• Tùy chọn linh hoạt tần số và mức đo giúp phù hợp với đa dạng loại linh kiện và điều kiện kiểm tra.

• Tự động nhận biết và thay đổi dải đo để tối ưu độ chính xác.

• Tính năng lưu trữ cài đặt và kết quả đo, truy xuất nhanh khi cần.

• Hiệu chuẩn nhanh chóng với Open/Short/Load Correction, tăng độ tin cậy.

• Khả năng điều khiển từ xa qua GPIB, thuận tiện cho tích hợp vào hệ thống đo tự động.

🛠️ Ứng dụng thực tế

•  R&D và phân tích linh kiện điện tử: tụ điện, cuộn cảm, điện trở, ferrite, v.v.

•  Đo đặc tính tần số cao của linh kiện trong mạch RF hoặc mạch cộng hưởng.

• Kiểm tra chất lượng sản phẩm đầu ra trong dây chuyền sản xuất (QA/QC).

• Tự động hóa đo kiểm, thu thập dữ liệu theo lô thông qua phần mềm hoặc hệ thống GPIB.

• Phân tích tụ điện dưới điều kiện phân cực DC (nhờ tùy chọn Option 006).

• Ứng dụng trong viễn thông, hàng không – quốc phòng, điện tử tiêu dùng, y sinh.
