R&S ZNB26 (USED)

Rohde & Schwarz ZNB26 là máy phân tích mạng vector cao cấp, hỗ trợ tới 4 cổng đo, dải tần hoạt động từ 10 MHz đến 26.5 GHz, lý tưởng cho việc đo kiểm các linh kiện và hệ thống RF/microwave phức tạp như bộ lọc, anten, mạch khuếch đại, switch RF, và thiết bị đa cổng.

🔧 Thông số kỹ thuật nổi bật

• Dải tần số hoạt động: 10 MHz – 26.5 GHz

• Số cổng: 4 cổng độc lập (true multiport)

• Dynamic Range: > 140 dB (typical)

• Độ chính xác đo biên độ: ±0.1 dB

• Độ nhiễu pha: -125 dBc/Hz @ 10 kHz offset

• Tốc độ đo: < 4 ms cho 401 điểm tần số

• Giao diện: Màn hình cảm ứng lớn, trực quan, tốc độ xử lý nhanh

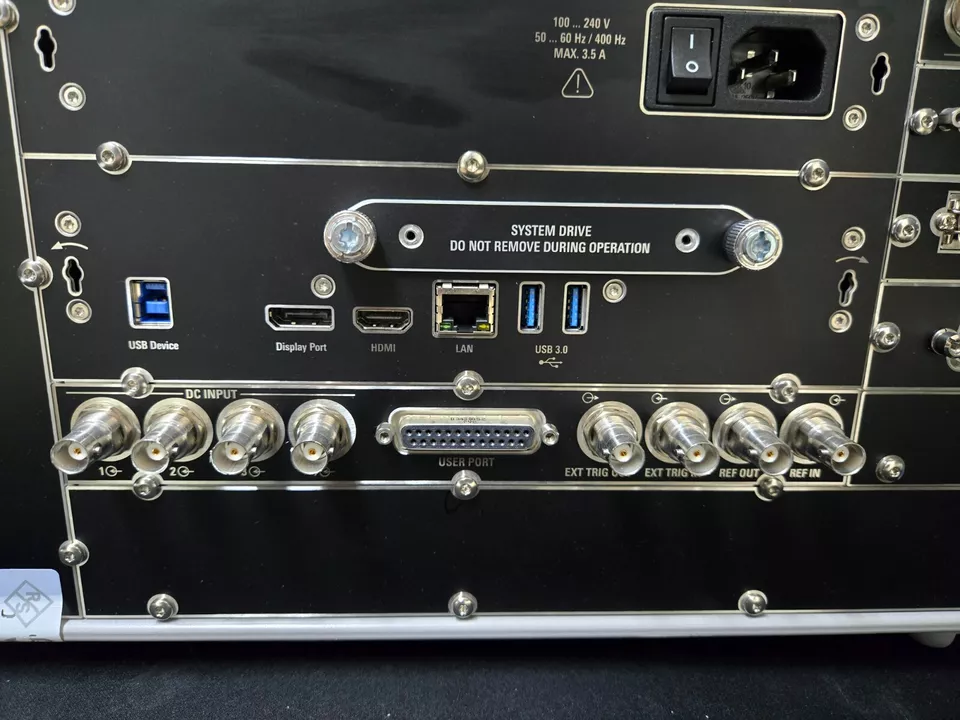

• Kết nối: USB, LAN, GPIB, hỗ trợ điều khiển SCPI

⚙️ Tính năng nổi bật

• Đo S-parameters đầy đủ (S11, S21, S12, S22) và mở rộng cho 4 cổng

• Hỗ trợ hiệu chuẩn TOSM, TRL, SOLT, ECal, độ chính xác cao

• Chức năng Time Domain, Mixed Mode S-parameters, De-embedding

• Tích hợp bias tees (tùy chọn) cho ứng dụng active device

• Màn hình cảm ứng đa điểm, hỗ trợ chia layout và nhiều trace

• Phần mềm R&S ZNB hỗ trợ phân tích nâng cao, lưu dữ liệu tự động

🛠️ Ứng dụng

• Đo kiểm linh kiện vi ba: bộ lọc, anten, bộ chia, mạch matching

• Đánh giá hiệu suất mạch SMA/MMIC, module RF đa cổng

• Phân tích thiết bị truyền thông không dây, 5G, radar, vệ tinh

• Phục vụ nghiên cứu và phát triển thiết bị RF/microwave cao tần

• Kiểm tra và xác thực thiết kế mạch tần số cao trong sản xuất
