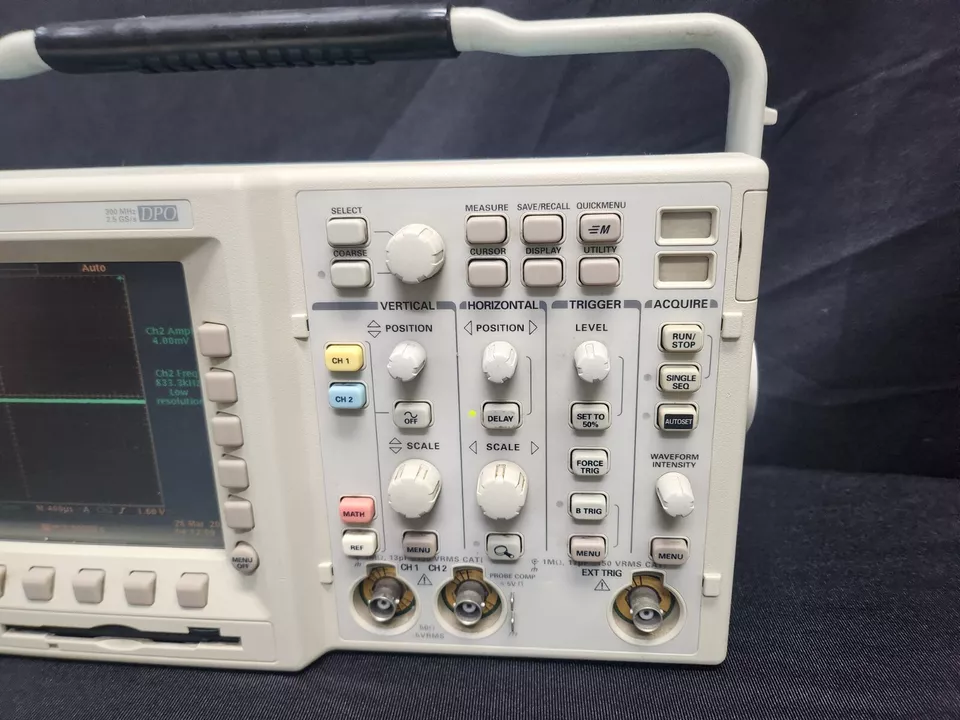

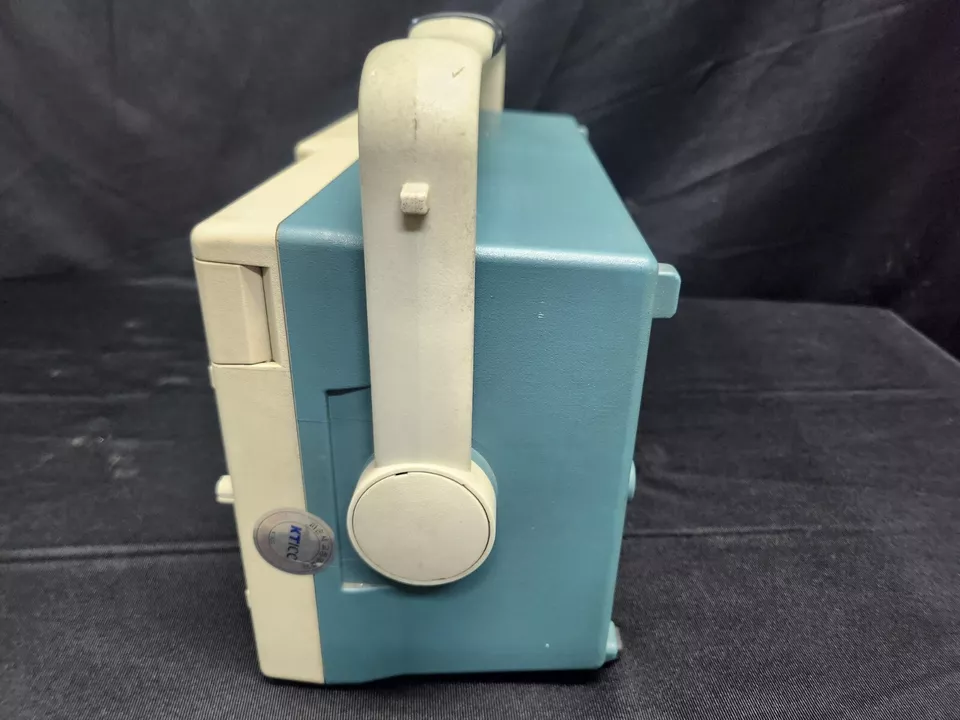

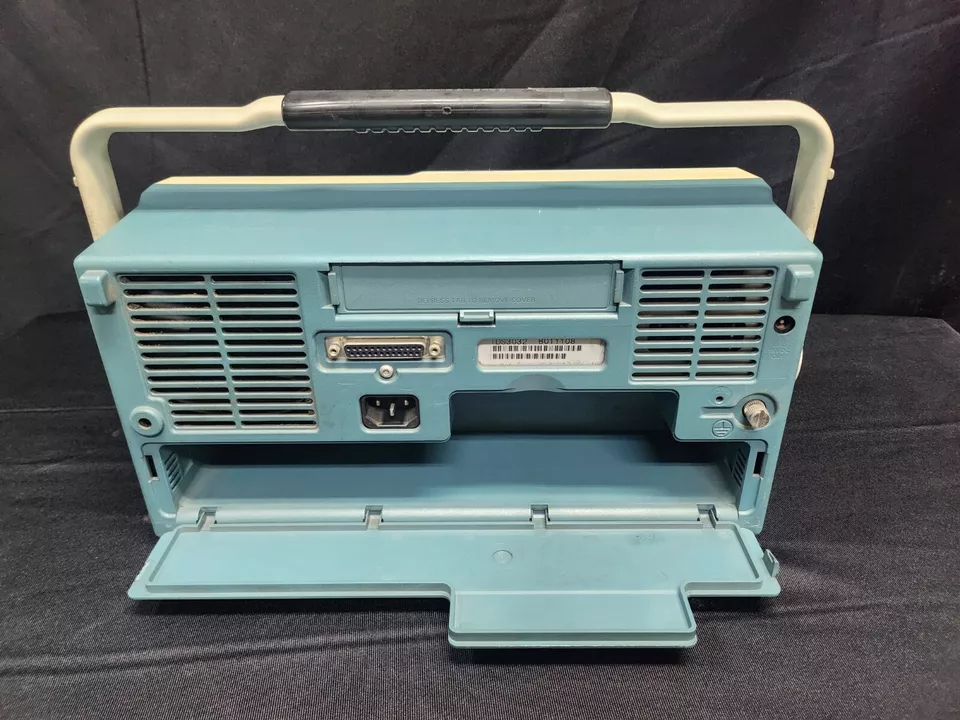

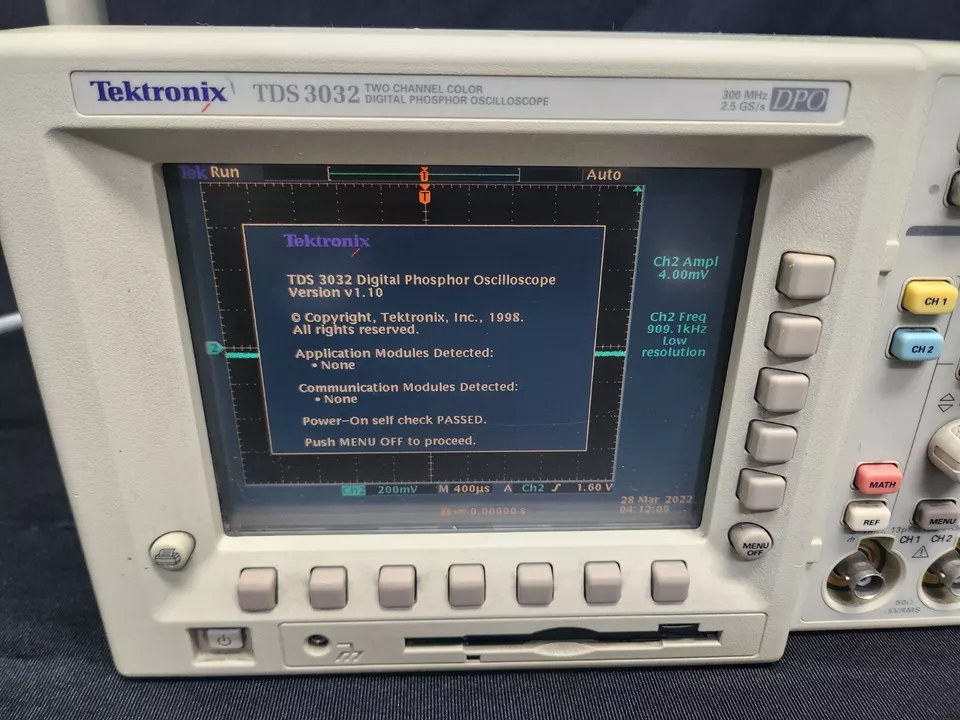

TEKTRONIX TDS3032 (USED)

Tektronix TDS3032  Máy hiện sóng kỹ thuật số hai kênh, băng thông 300 MHz

Tektronix TDS3032: Two Channel Digital Oscilloscope, 300MHz 2CH

🔧 Thông số kỹ thuật nổi bật

• Băng thông: 300 MHz

• Số kênh: 2 kênh độc lập

• Tốc độ lấy mẫu: 2.5 GS/s trên mỗi kênh

• Độ phân giải dọc: 9 bit

• Độ dài ghi mẫu tối đa: 10.000 điểm

• Hiển thị: Màn hình LCD màu VGA

• Độ chính xác dọc: ±2%

• Dải điện áp đầu vào tối đa: 150 V RMS (với đầu vào 1 MΩ)

• Độ chính xác thời gian cơ bản: ±20 ppm

• Tính năng đặc biệt: Chế độ DPO (Digital Phosphor Oscilloscope) cho phép quan sát tín hiệu ba chiều: biên độ, thời gian và phân bố biên độ theo thời gian

⚙️ Tính năng nổi bật

• Chế độ DPO: Hiển thị tín hiệu theo ba chiều, giúp phân tích tín hiệu phức tạp một cách trực quan.

• Phát hiện đỉnh: Khả năng phát hiện các xung và sự cố ngắn hạn trong tín hiệu.

• Chế độ trung bình: Trung bình nhiều lần đo để giảm nhiễu và cải thiện độ chính xác.

• Kích hoạt nâng cao: Hỗ trợ kích hoạt theo nhiều điều kiện khác nhau như xung, logic và bất thường.

• Giao diện người dùng thân thiện: Giao diện QuickMenu và hỗ trợ đa ngôn ngữ giúp người dùng dễ dàng thao tác.

• Kết nối linh hoạt: Hỗ trợ cổng Ethernet, USB và RS-232 cho việc điều khiển từ xa và lưu trữ dữ liệu.

• Tính năng WaveAlert: Tự động phát hiện và cảnh báo khi có sự bất thường trong tín hiệu.

• Phân tích FFT: Hỗ trợ phân tích phổ tần số để nghiên cứu thành phần tần số của tín hiệu.

• Kiểm tra video: Hỗ trợ kiểm tra và phân tích tín hiệu video theo các chuẩn khác nhau.

• Tính năng kiểm tra giới hạn: So sánh tín hiệu đo được với các giá trị giới hạn đã định sẵn để xác định tín hiệu có đạt yêu cầu hay không.

🛠️ Ứng dụng

• Phát triển và kiểm tra mạch điện tử: Phân tích và kiểm tra các mạch điện tử trong quá trình thiết kế và sản xuất.

• Gỡ lỗi hệ thống nhúng: Phát hiện và sửa lỗi trong các hệ thống nhúng và vi điều khiển.

• Phân tích tín hiệu số: Nghiên cứu và phân tích các tín hiệu số trong các ứng dụng viễn thông và mạng.

• Giáo dục và đào tạo: Dùng trong giảng dạy và nghiên cứu về điện tử và kỹ thuật số.
