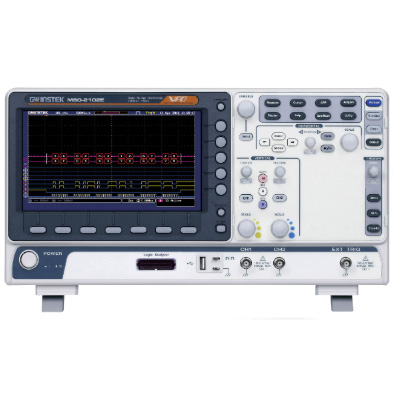

GW INSTEK MSO-2102EA (NEW)

Máy hiện sóng hỗn hợp GW Instek MSO-2102EA là một thiết bị đa năng thuộc dòng MSO-2000EA, được thiết kế để phục vụ các ứng dụng trong giáo dục, nghiên cứu phát triển, bảo trì và kiểm tra mạch điện tử.

🔧 Thông số kỹ thuật chính

• Dải băng thông (Bandwidth): 100 MHz

• Số kênh:

  • 2 kênh analog

  • 16 kênh logic

• Tốc độ lấy mẫu thực (Real-time sampling rate): 1 GSa/s cho mỗi kênh analog

• Độ sâu bộ nhớ (Memory depth): 10 Mpts mỗi kênh

• Tốc độ cập nhật sóng (Waveform update rate): 120.000 wfms/s

• Màn hình: LCD TFT 8 inch, độ phân giải 800 x 480 pixel

• Chức năng phân tích tín hiệu số: Hỗ trợ I²C, SPI, UART, CAN, LIN

• Chức năng lọc tín hiệu: High-pass, Low-pass, Band-pass

• Chế độ phân tích dữ liệu lâu dài: Theo dõi tín hiệu lên đến 100 giờ

• Kết nối: USB 2.0, LAN

• Kích thước: 384 x 208 x 127.3 mm

• Trọng lượng: Khoảng 2.8 kg

⚙️ Tính năng nổi bật

• Công nghệ VPO (Visual Persistence Oscilloscope): Hiển thị sóng mượt mà, giúp nhận diện tín hiệu yếu hoặc không ổn định.

• Chức năng phân tích FFT: Phân tích tín hiệu trong miền tần số với độ phân giải lên đến 1 Mpts.

• Chức năng ghi dữ liệu (Data Logger): Lưu trữ và theo dõi tín hiệu trong thời gian dài, hỗ trợ phân tích sau.

• Chế độ phân tích logic: Giúp phân tích và giải mã các tín hiệu số từ các giao thức phổ biến như I²C, SPI, UART, CAN, LIN.

• Bộ nhớ phân đoạn (Segmented memory): Hỗ trợ lên đến 29.000 đoạn, giúp tiết kiệm bộ nhớ và tăng hiệu quả phân tích.

📦 Phụ kiện đi kèm

• Dây nguồn

• CD hướng dẫn sử dụng

• Dây đo (probe)

• Dây đo logic GTL-16E

🧪 Ứng dụng

GW Instek MSO-2102EA lý tưởng cho các ứng dụng như:

• Phân tích và kiểm tra mạch điện tử nhạy cảm

• Nghiên cứu và phát triển trong phòng thí nghiệm

• Kiểm tra và phân tích giao thức truyền thông số

• Ứng dụng trong lĩnh vực ô tô, viễn thông và y tế
