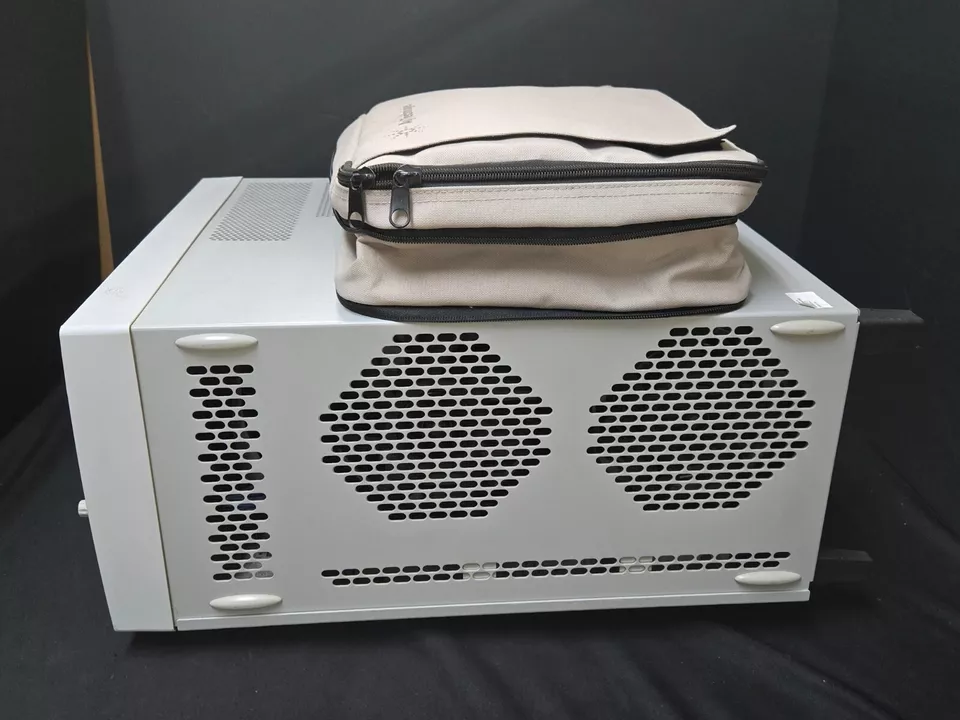

AGILENT 16903A (USED)

Agilent 16903A Logic Analyzer, kèm theo hai mô-đun mở rộng Agilent 16911A

Agilent 16903A: Logic Analyzer With 16911A x 2

🔧 Thông số kỹ thuật nổi bật

Agilent 16903A – Hệ thống phân tích logic

• Loại hệ thống: Máy phân tích logic mô-đun 3 khe cắm

• Màn hình hiển thị: Màn hình cảm ứng màu 12.1 inch, độ phân giải 800 x 600

• Giao diện người dùng: Hệ điều hành Windows XP Pro với giao diện đồ họa trực quan

• Kết nối I/O: LAN 10/100 BaseT (tùy chọn Gbit LAN), cổng USB 1.1, cổng song song, cổng nối tiếp, video ngoài, cổng BNC hiệu chuẩn, cổng đồng hồ vào BNC

• Khả năng mở rộng: Tương thích với các mô-đun phân tích thời gian và trạng thái, cũng như mô-đun phát xung mẫu

• Tính năng đặc biệt: Hỗ trợ chế độ View Scope tích hợp dạng sóng của máy phân tích logic và máy hiện sóng vào một màn hình duy nhất

Agilent 16911A – Mô-đun phân tích logic 68 kênh

• Dải tần phân tích thời gian: 4 GHz (250 ps) với độ sâu bộ nhớ 64 K

• Dải tần phân tích trạng thái: Tốc độ đồng hồ lên đến 450 MHz, tốc độ dữ liệu lên đến 500 Mb/s

• Độ sâu bộ nhớ: Có thể chọn từ 1 M, 4 M, 16 M, 32 M

• Hỗ trợ tín hiệu: Đầu vào tín hiệu đơn cực, ngưỡng có thể điều chỉnh từ -5 V đến 5 V (tăng 10 mV)

• Khả năng mở rộng: Có thể kết hợp tối đa 5 mô-đun để đạt 340 kênh trên một hệ thống

⚙️ Tính năng nổi bật

• Phân tích đồng thời: Kết hợp phân tích thời gian và trạng thái trong một mô-đun duy nhất, giúp tiết kiệm không gian và chi phí

• Khả năng mở rộng linh hoạt: Hệ thống mô-đun cho phép người dùng tùy chỉnh số lượng kênh và độ sâu bộ nhớ theo nhu cầu cụ thể

• Tích hợp phần mềm mạnh mẽ: Cung cấp các công cụ phân tích và hiển thị dạng sóng tiên tiến, hỗ trợ việc gỡ lỗi và kiểm tra hệ thống kỹ thuật số phức tạp

• Tương thích với các mô-đun khác: Hỗ trợ nhiều mô-đun phân tích và phát xung mẫu khác nhau, phù hợp với nhiều ứng dụng và yêu cầu đo lường

🛠️ Ứng dụng

• Phát triển và gỡ lỗi FPGA: Phân tích và kiểm tra tín hiệu trong các mạch FPGA với tốc độ cao

• Kiểm tra hệ thống nhúng: Đánh giá và phân tích các hệ thống nhúng phức tạp, bao gồm cả giao tiếp giữa các vi điều khiển và bộ nhớ

• Phân tích giao thức truyền thông: Giám sát và phân tích các giao thức truyền thông kỹ thuật số như I2C, SPI, UART

• Giáo dục và đào tạo: Sử dụng trong giảng dạy và nghiên cứu về điện tử và kỹ thuật số
