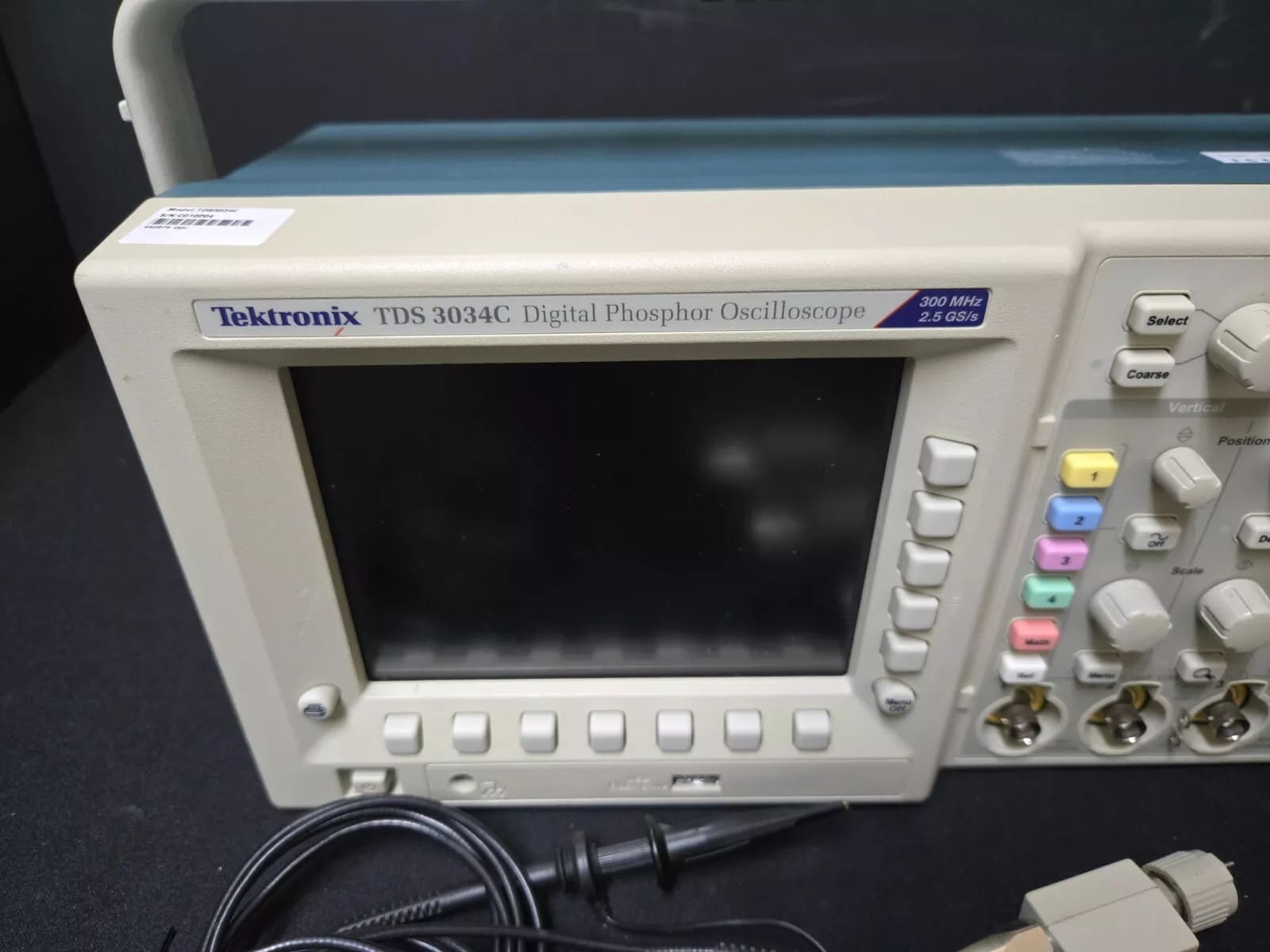

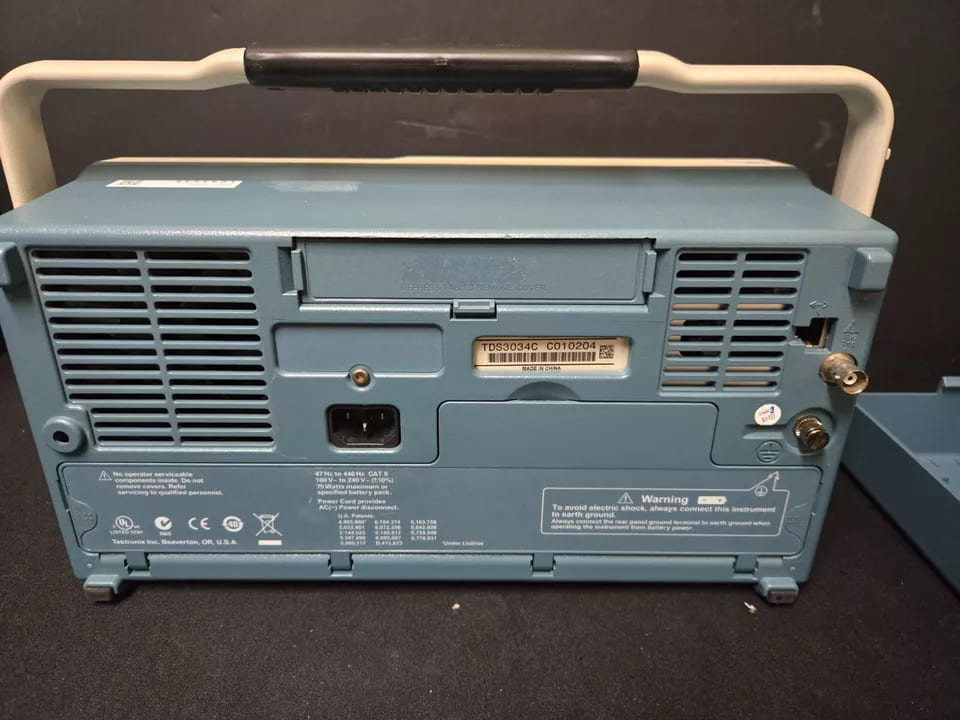

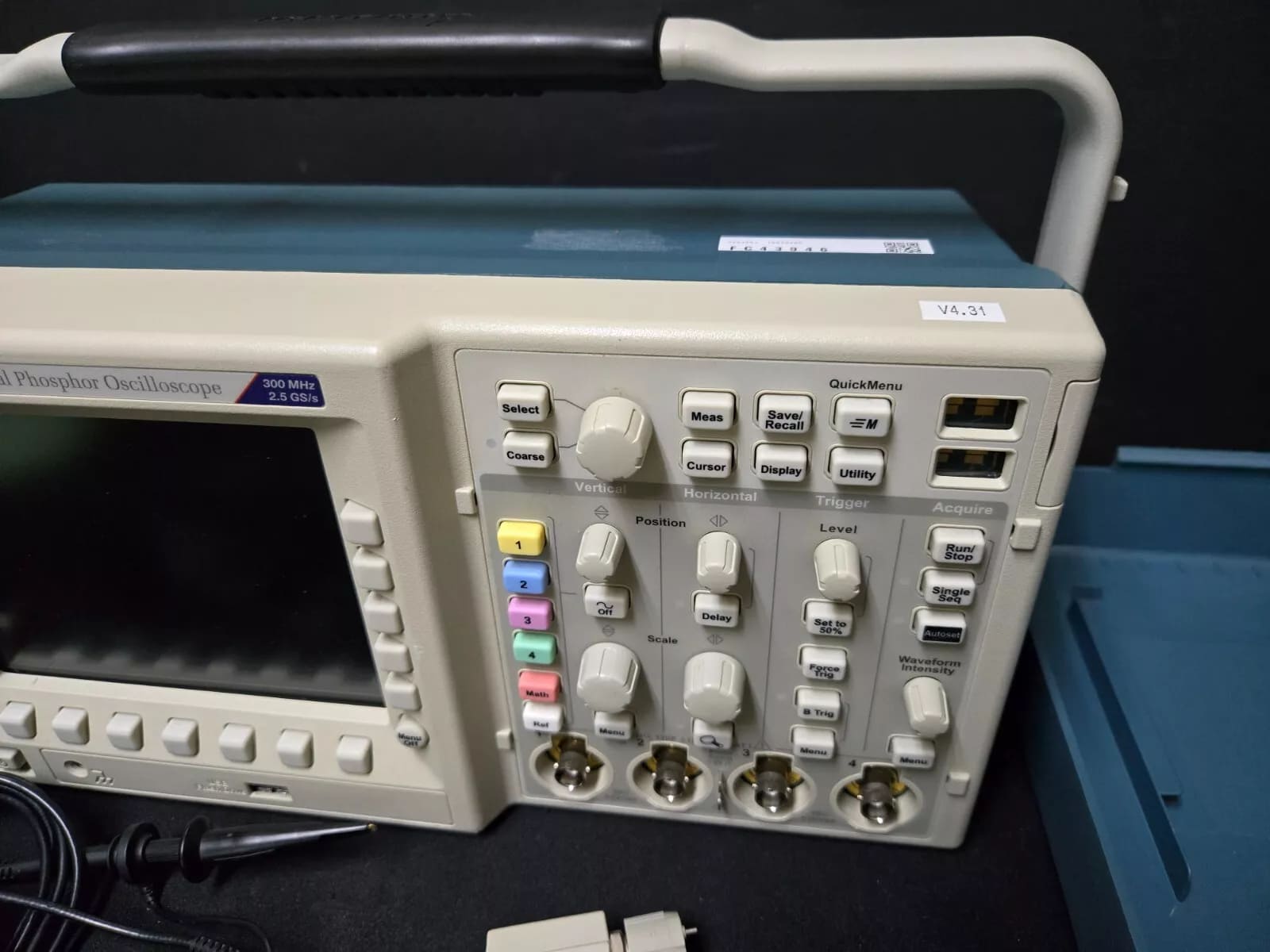

TEKTRONIX TDS3034C (USED)

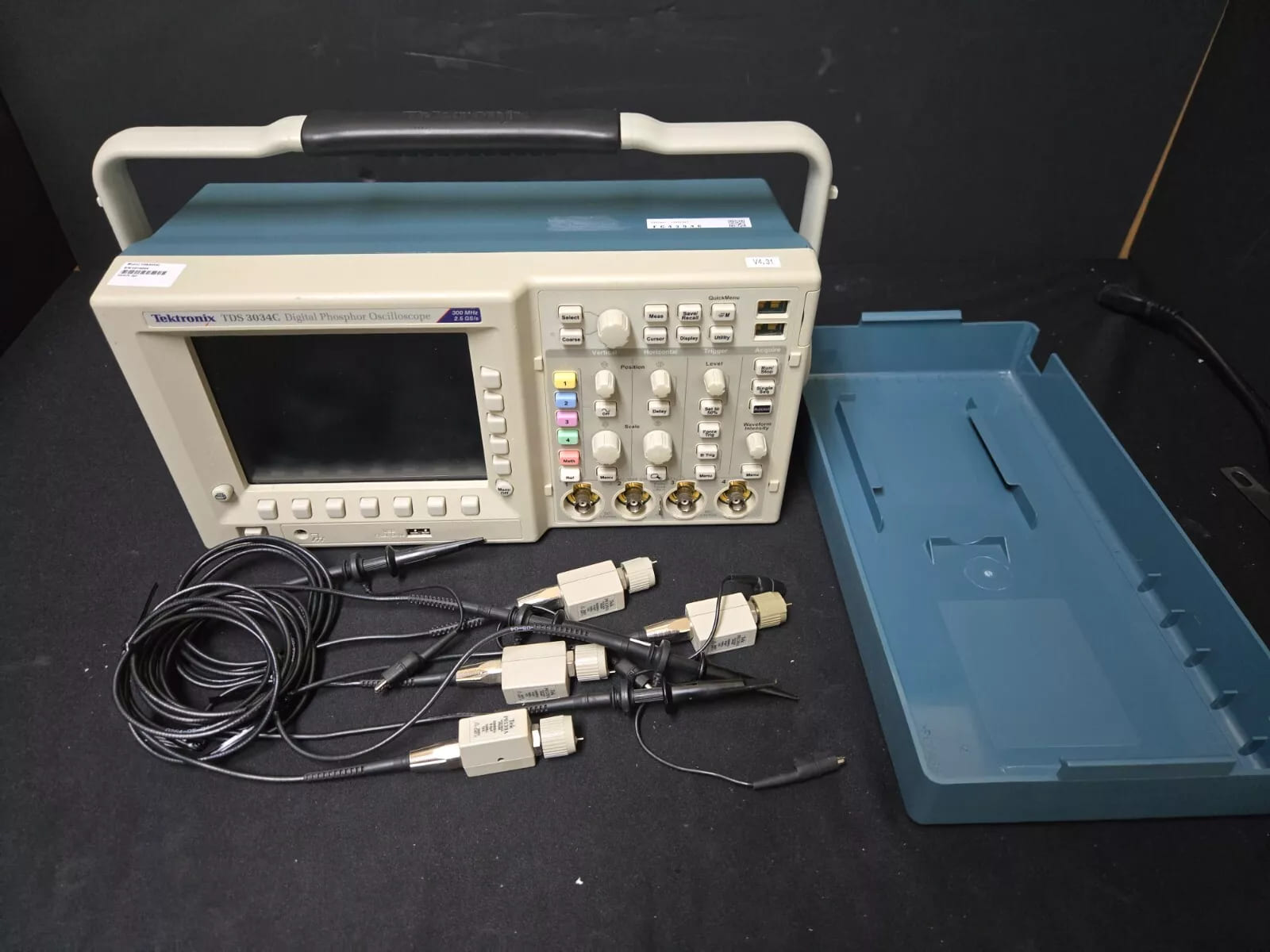

Tektronix TDS3034C – Máy hiện sóng kỹ thuật số 4 kênh, băng thông 300 MHz, tốc độ lấy mẫu 2.5 GS/s, kèm theo 4 đầu dò P6139B:

🔧 Thông số kỹ thuật nổi bật

• Băng thông: 300 MHz

• Số kênh đầu vào: 4 kênh đồng thời

• Tốc độ lấy mẫu: 2.5 GS/s trên mỗi kênh

• Độ phân giải dọc: 9 bit

• Chiều dài bản ghi: 10.000 điểm trên mỗi kênh

• Tốc độ thu sóng liên tục: 3.600 dạng sóng/s

• Hiển thị: Màn hình màu LCD VGA

• Kết nối: Cổng USB host phía trước, cổng GPIB (tùy chọn), cổng RS-232-C (tùy chọn)

• Giao diện người dùng: Đa ngôn ngữ

• Tính năng tự động: 25 phép đo tự động, phát hiện bất thường dạng sóng WaveAlert®

• Phần mềm đi kèm: OpenChoice Desktop và NI LabVIEW SignalExpress Tektronix Edition LE

• Trọng lượng: 3.2 kg

• Kích thước: 149 mm (sâu)

• Nguồn cấp: Có thể sử dụng pin trong 3 giờ (tùy chọn)

• Đầu dò đi kèm: 4 đầu dò P6139B, băng thông 500 MHz, tỷ số chia 10:1, điện áp tối đa 300 V

⚙️ Tính năng nổi bật

• Công nghệ lấy mẫu thực thời gian số (DRT): Cho phép thu thập thông tin tần số cao, như nhiễu và bất thường biên độ, mà các máy hiện sóng khác không thể phát hiện.

• Hiển thị phosphor số: Cung cấp hình ảnh dạng sóng rõ ràng và chi tiết.

• Giao diện TekProbe®: Hỗ trợ đầu dò chủ động, vi sai và dòng điện, tự động điều chỉnh tỷ lệ và đơn vị.

• Phát hiện bất thường dạng sóng: Tính năng WaveAlert® giúp phát hiện các bất thường trong tín hiệu một cách tự động.

• Kết nối PC: Dễ dàng chuyển dữ liệu và phân tích kết quả với phần mềm đi kèm.

🛠️ Ứng dụng

• Thiết kế và gỡ lỗi kỹ thuật số: Phân tích và kiểm tra các mạch kỹ thuật số trong quá trình phát triển sản phẩm.

• Cài đặt và bảo trì video: Kiểm tra và bảo trì các thiết bị truyền hình và video.

• Thiết kế nguồn cung cấp: Phân tích và kiểm tra các mạch nguồn cung cấp điện.

• Giáo dục và đào tạo: Sử dụng trong giảng dạy và đào tạo về điện tử và kỹ thuật.

• Kiểm tra sản xuất: Kiểm tra chất lượng và hiệu suất của sản phẩm trong quá trình sản xuất.

• Kiểm tra tiêu chuẩn viễn thông: Đảm bảo các thiết bị đáp ứng các tiêu chuẩn viễn thông.

• Kiểm tra video kỹ thuật số: Phân tích và kiểm tra các tín hiệu video kỹ thuật số.
