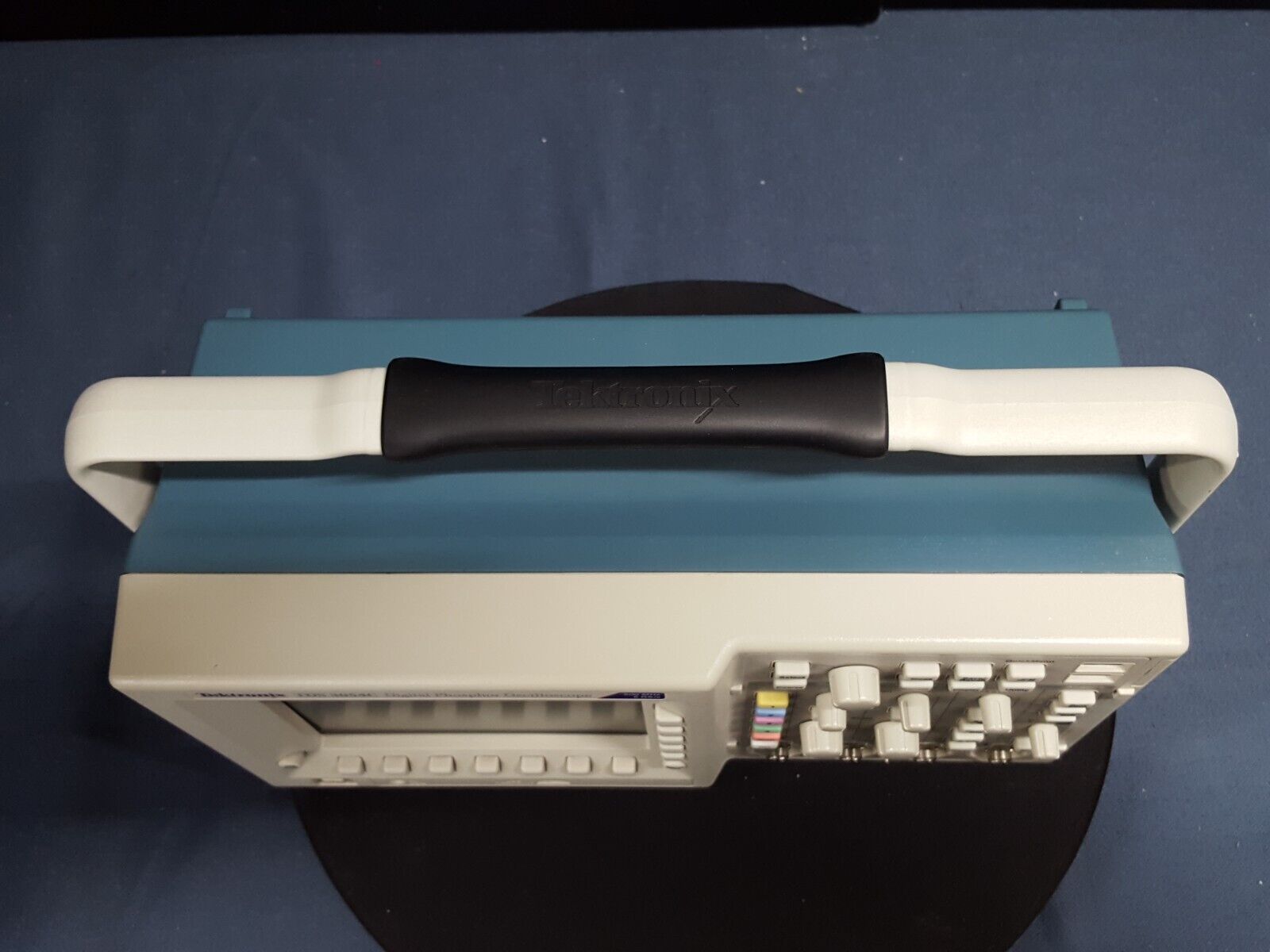

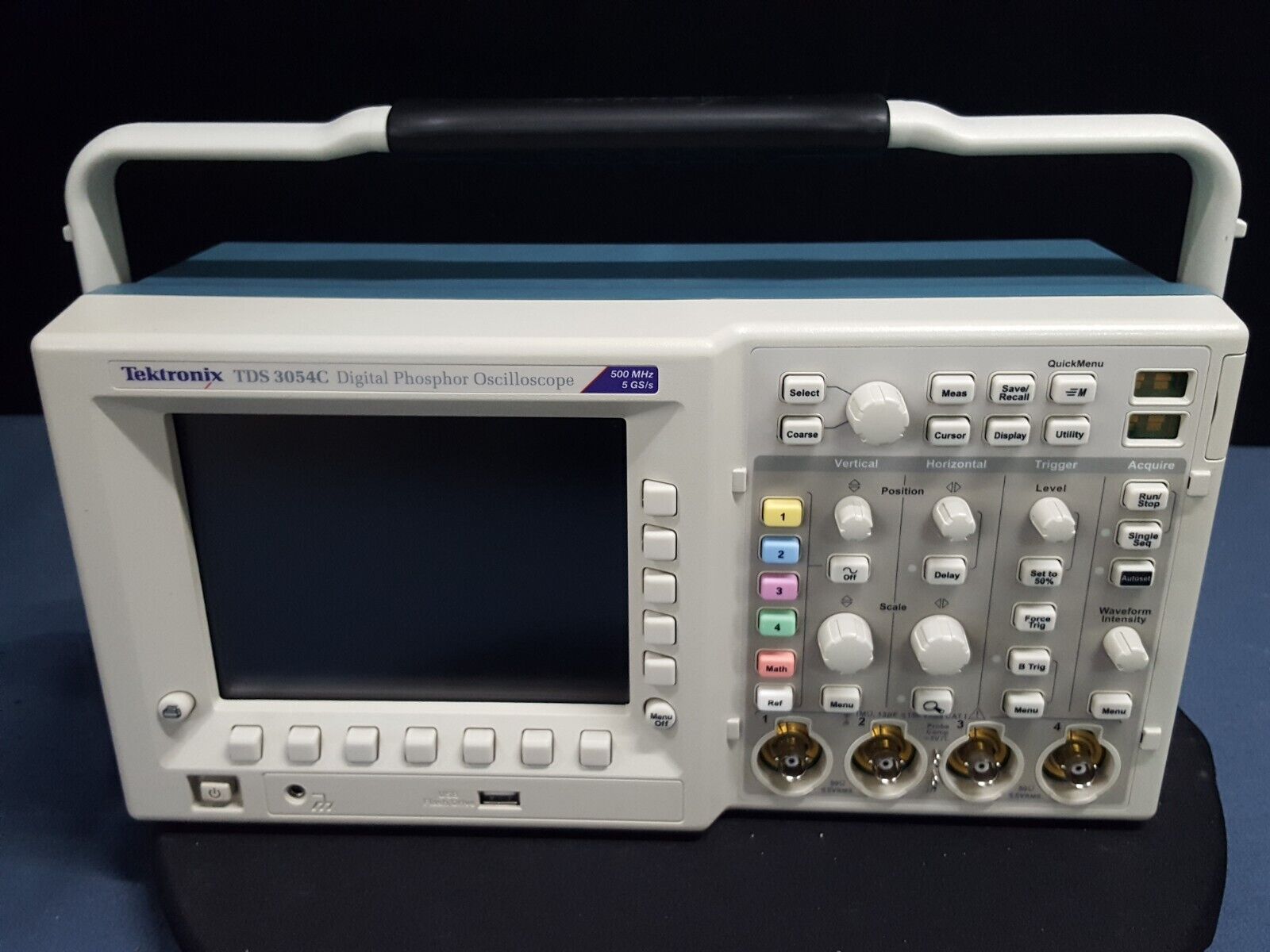

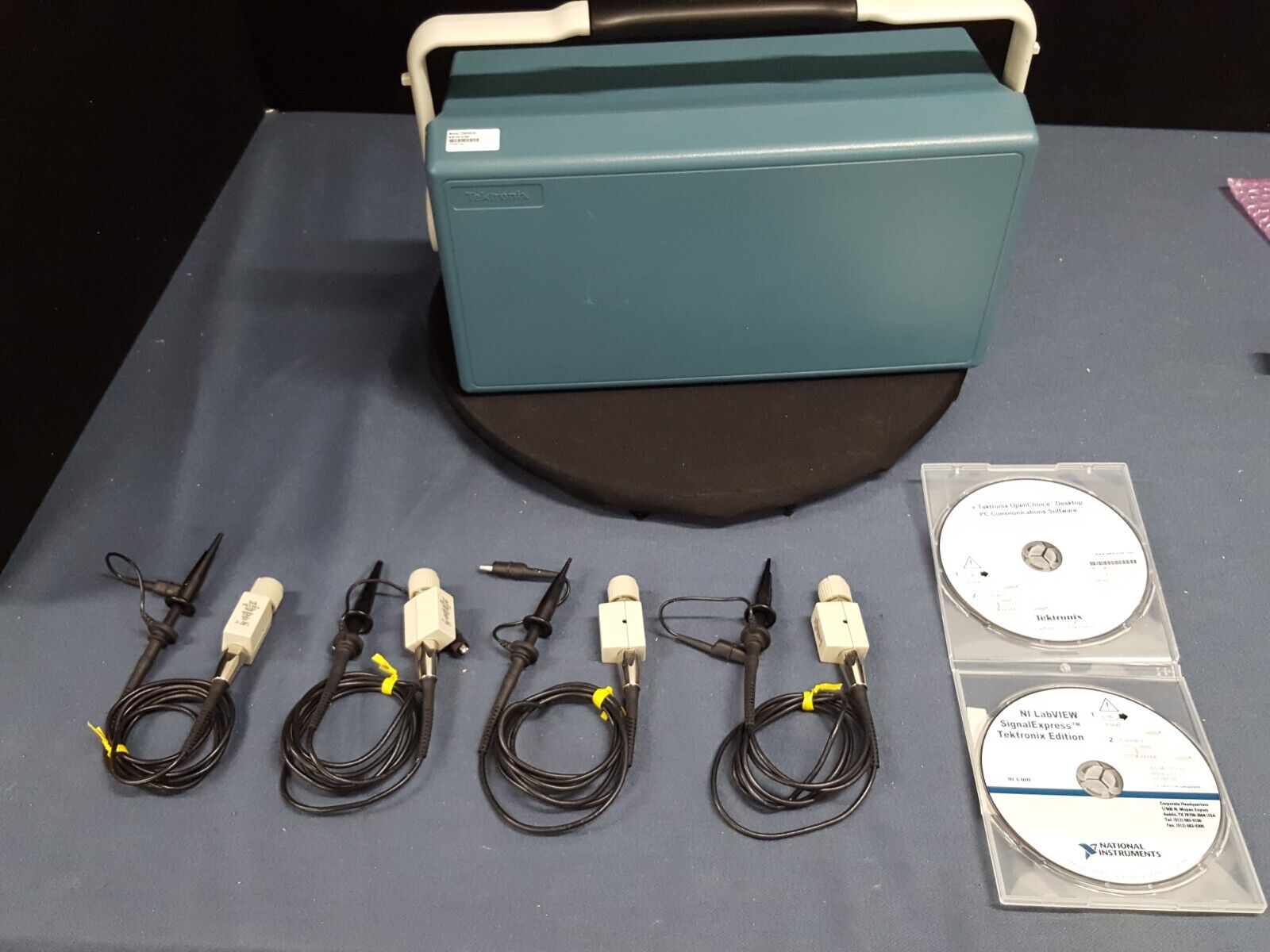

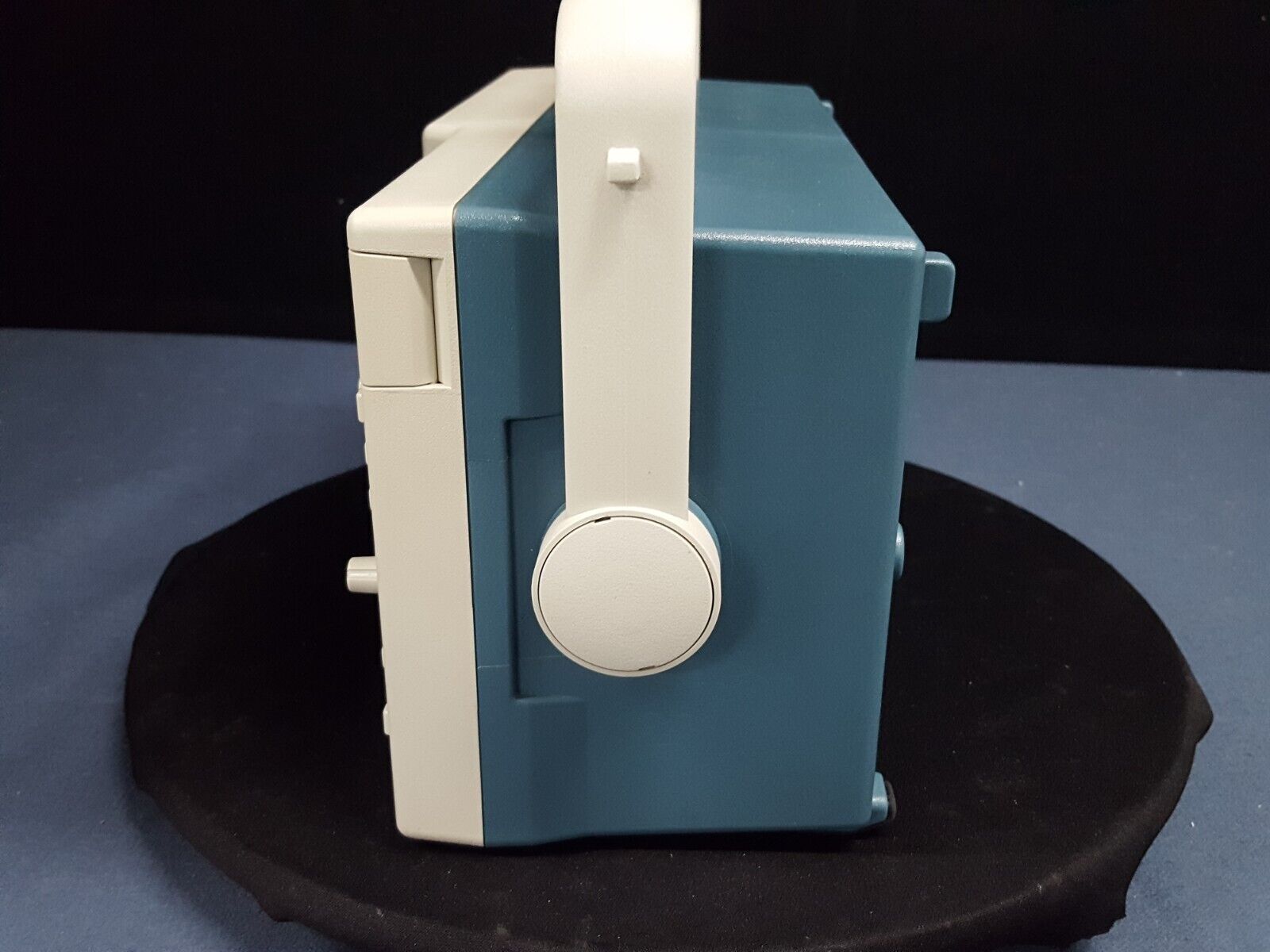

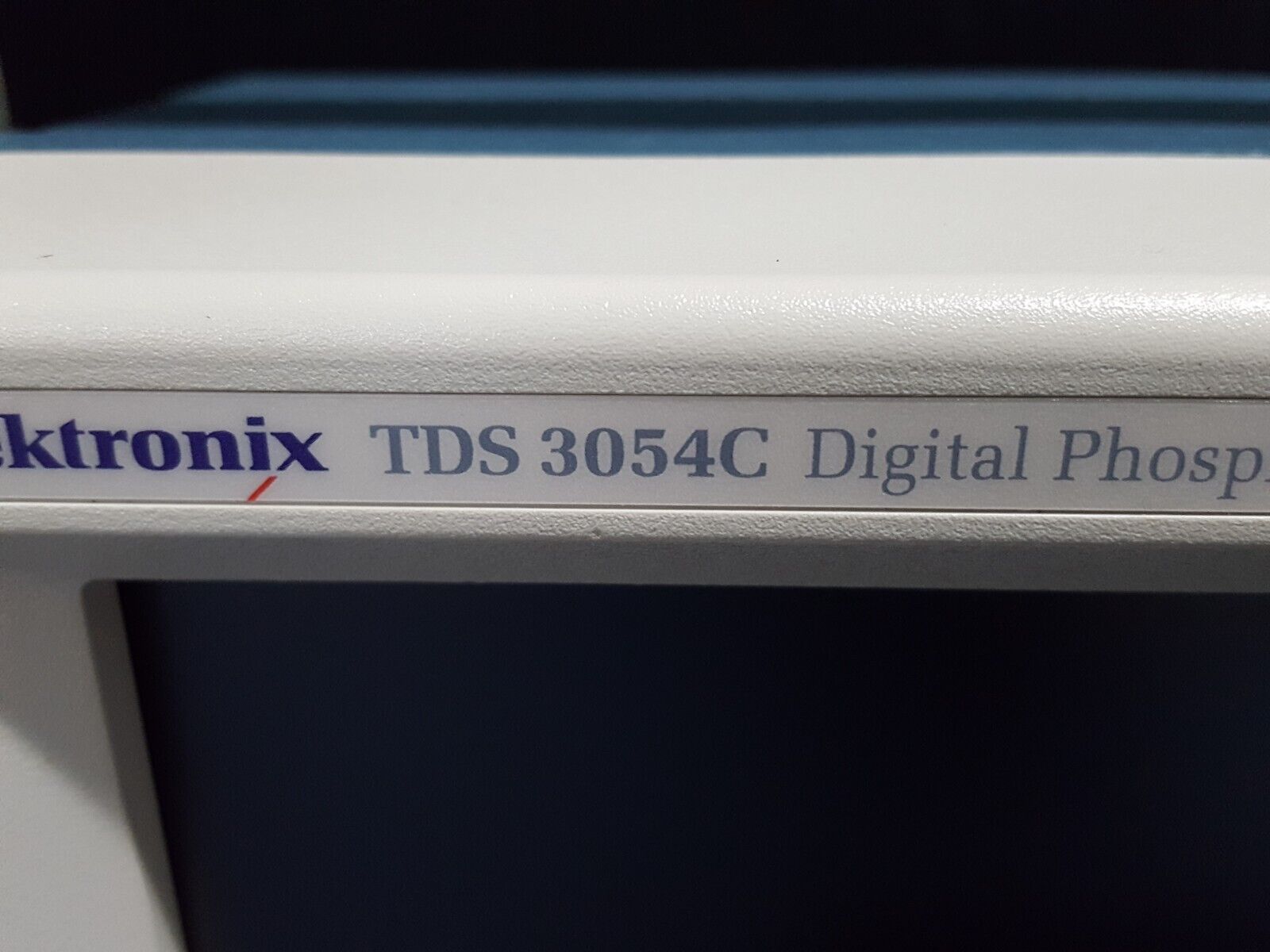

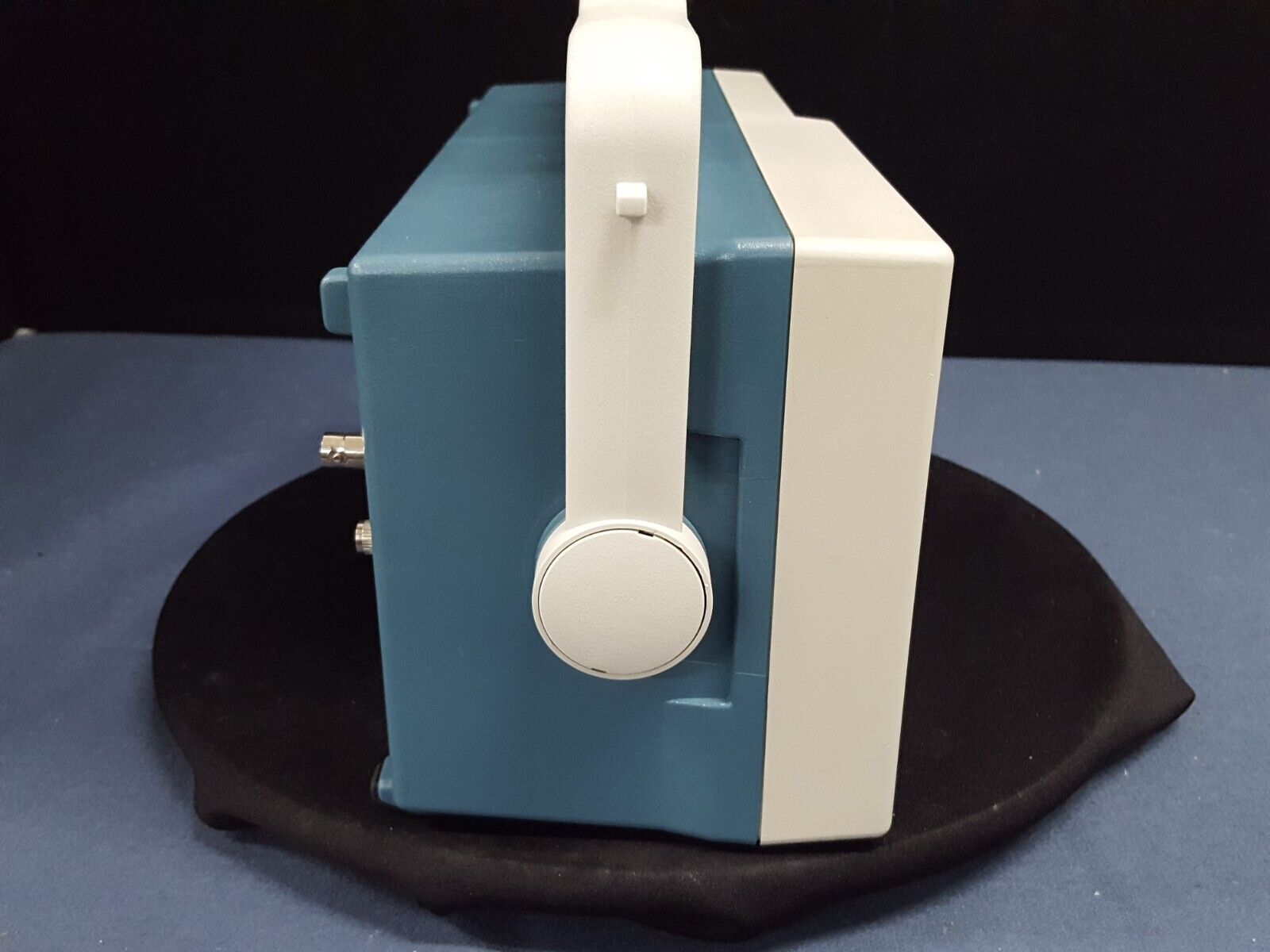

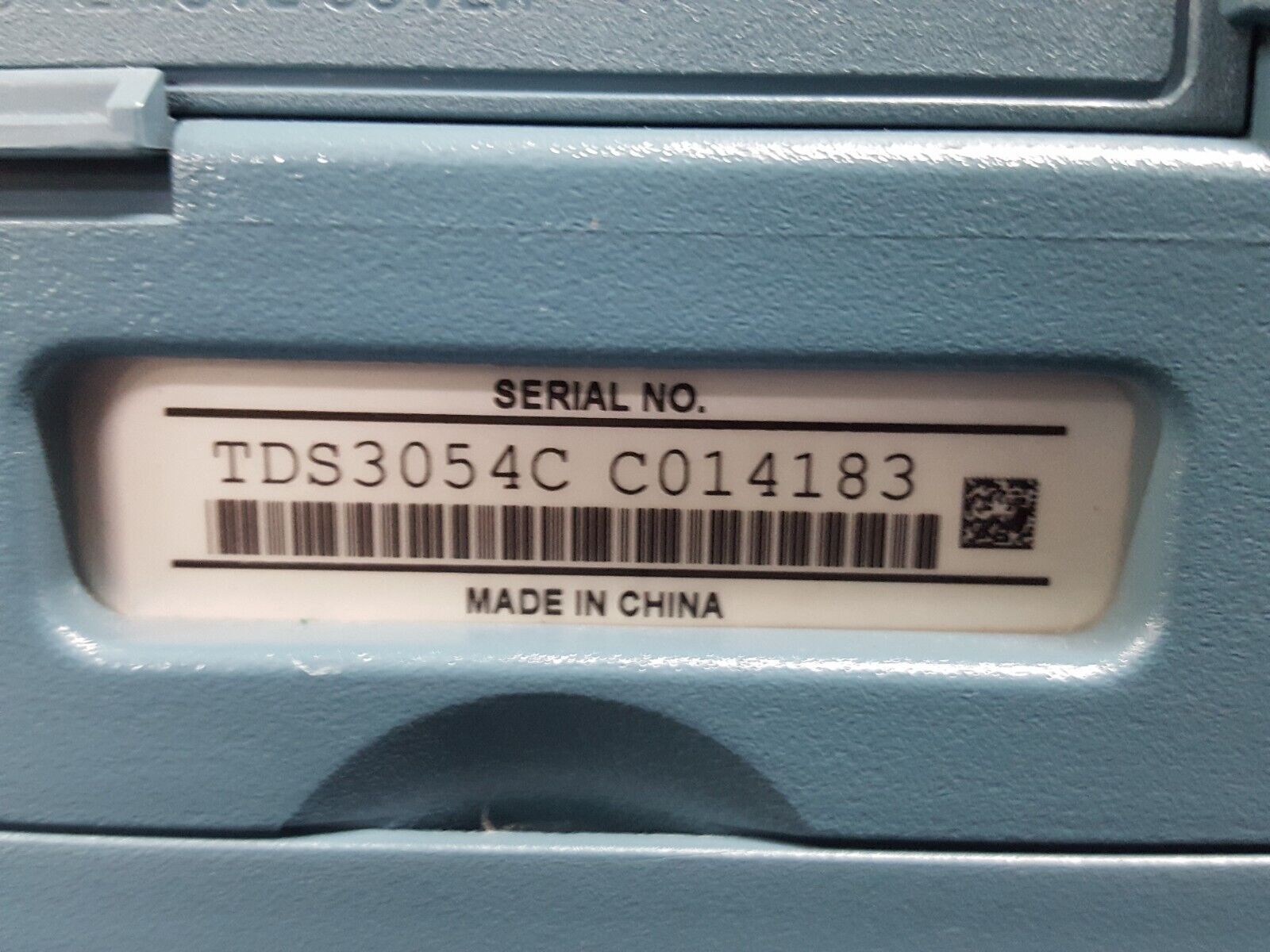

Tektronix TDS3054C (USED)

Máy hiện sóng Tektronix TDS3054C là một thiết bị đo lường kỹ thuật số tiên tiến, lý tưởng cho các ứng dụng như thiết kế số, dịch vụ video, thiết kế nguồn điện, đào tạo, kiểm tra viễn thông, sản xuất và kiểm tra chung.

🔧 Thông số kỹ thuật

• Băng thông (Bandwidth): 500 MHz

• Số kênh: 4 kênh

• Tốc độ mẫu thực (Real-time sample rate): 5 GS/s cho mỗi kênh

• Độ sâu bộ nhớ: 10 k điểm mỗi kênh

• Tốc độ cập nhật sóng hình: lên đến 3.600 wfms/s

• Độ phân giải dọc: 9 bit

• Độ nhạy đầu vào (1 MΩ): 1 mV/div đến 10 V/div

• Độ nhạy đầu vào (50 Ω): 1 mV/div đến 1 V/div

• Coupling đầu vào: AC, DC, GND

• Độ chính xác DC gain: ±2%

• Vị trí dọc: ±5 div

• Giới hạn băng thông: 20 MHz, 150 MHz

• Thời gian cơ sở (Time base): 4 ns đến 10 s/div

• Độ chính xác thời gian cơ sở: ±20 ppm trên mỗi khoảng thời gian 1 ms

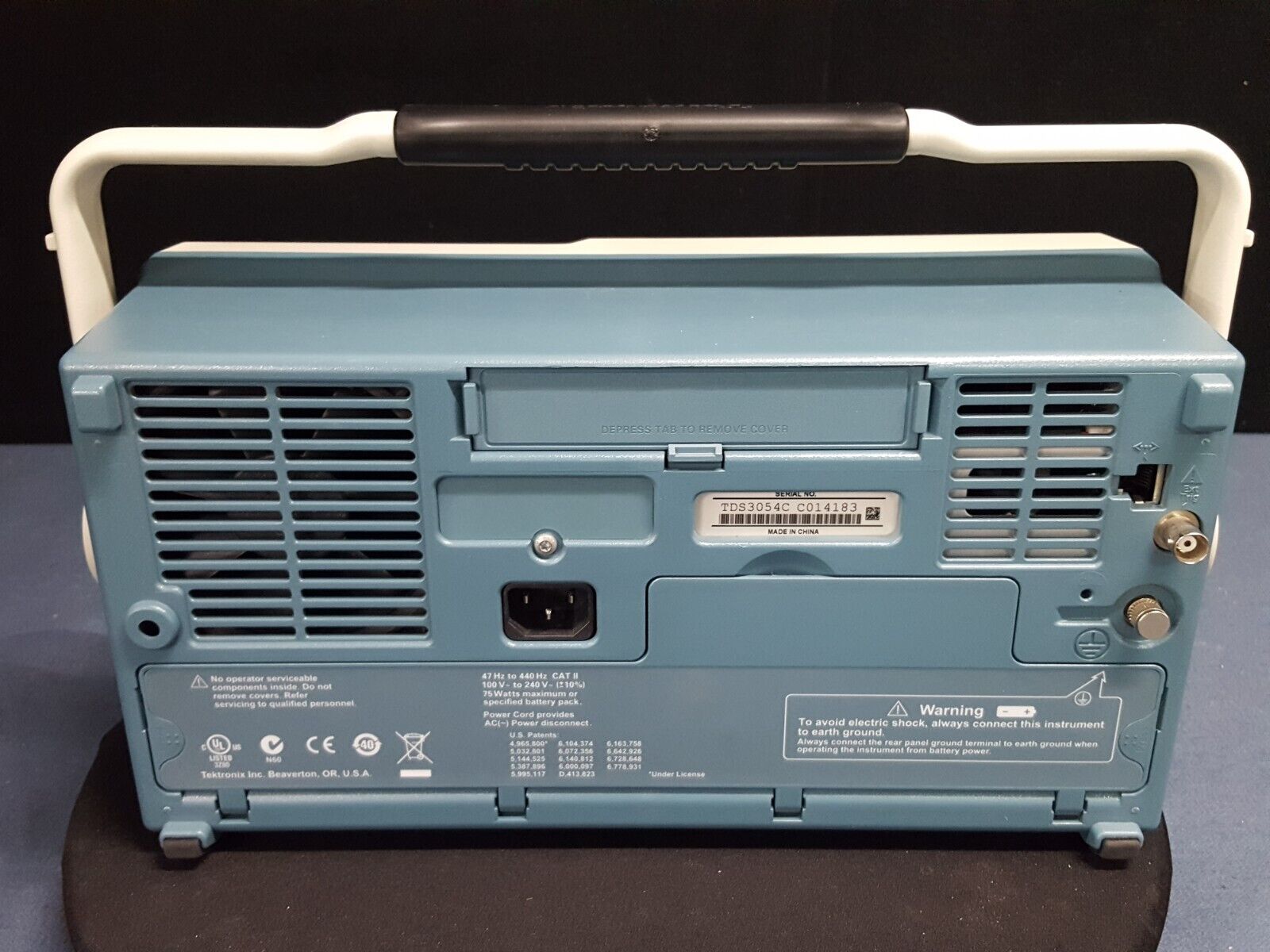

• Giao tiếp: USB 2.0, LAN, GPIB (tùy chọn với mô-đun TDS3GV)

• Nguồn cấp: AC 100V ~ 240V

• Trọng lượng: khoảng 3,2 kg

• Kích thước: 384 x 208 x 127,3 mm

⚙️ Tính năng nổi bật

• Công nghệ DPO (Digital Phosphor Oscilloscope): Hiển thị sóng hình với ba chiều thông tin: biên độ, thời gian và phân bố biên độ theo thời gian, giúp quan sát tín hiệu biến đổi nhanh và phức tạp.

• Chức năng WaveAlert®: Phát hiện tự động các bất thường trong sóng hình, hỗ trợ phân tích sự cố nhanh chóng.

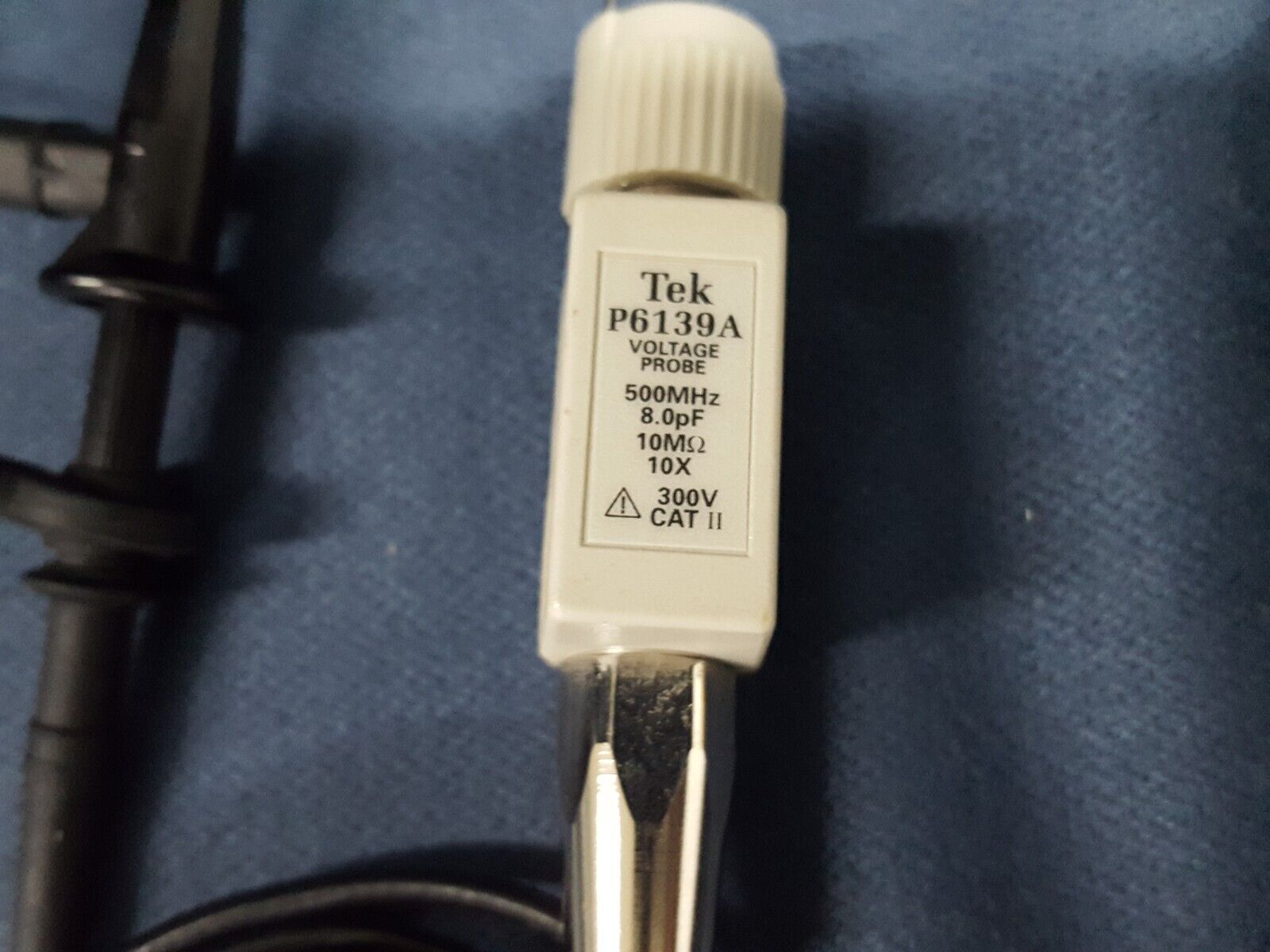

• Giao diện TekProbe®: Hỗ trợ các đầu dò chủ động, vi sai và dòng điện, tự động điều chỉnh thang đo và đơn vị.

• Giao diện người dùng đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt, giúp người dùng dễ dàng thao tác.

• Phần mềm phân tích phổ (FFT): Hỗ trợ phân tích tín hiệu trong miền tần số, hữu ích trong việc xác định các thành phần tần số của tín hiệu.

• Cổng USB phía trước: Dễ dàng lưu trữ và truyền tải dữ liệu đo lường.

• Tùy chọn pin nội bộ: Cung cấp thời gian hoạt động lên đến ba giờ mà không cần nguồn điện lưới.

🛠️ Ứng dụng

• Thiết kế và gỡ lỗi số: Phân tích tín hiệu số và giao tiếp vi xử lý.

• Cài đặt và bảo trì video: Kiểm tra và bảo trì các hệ thống video.

• Thiết kế nguồn điện: Phân tích và kiểm tra các mạch nguồn điện.

• Đào tạo và giáo dục: Hỗ trợ giảng dạy và nghiên cứu trong lĩnh vực điện tử.

• Kiểm tra viễn thông: Đo lường và phân tích tín hiệu trong các hệ thống viễn thông.

• Kiểm tra sản xuất: Kiểm tra và xác nhận chất lượng sản phẩm trong quá trình sản xuất
