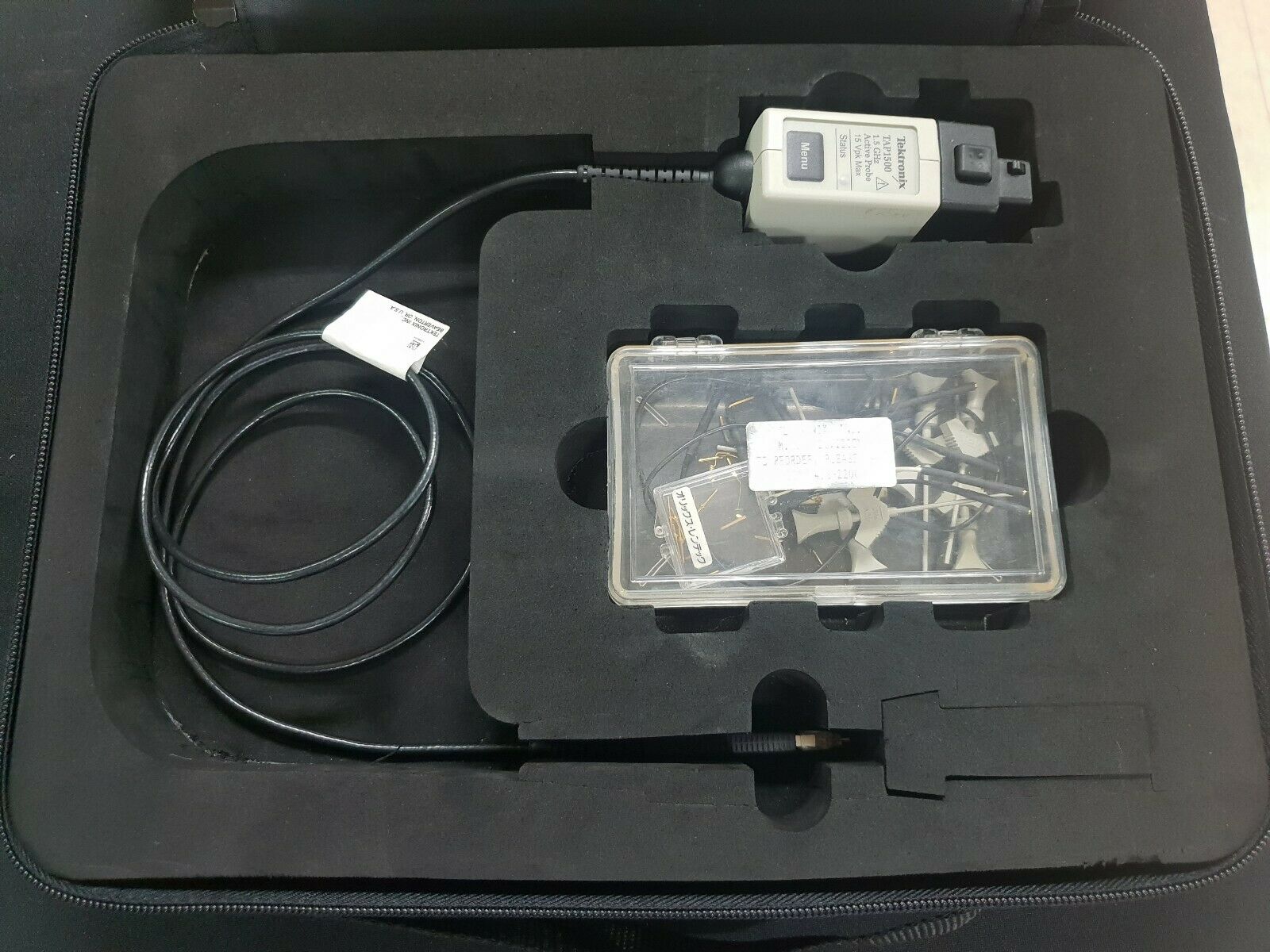

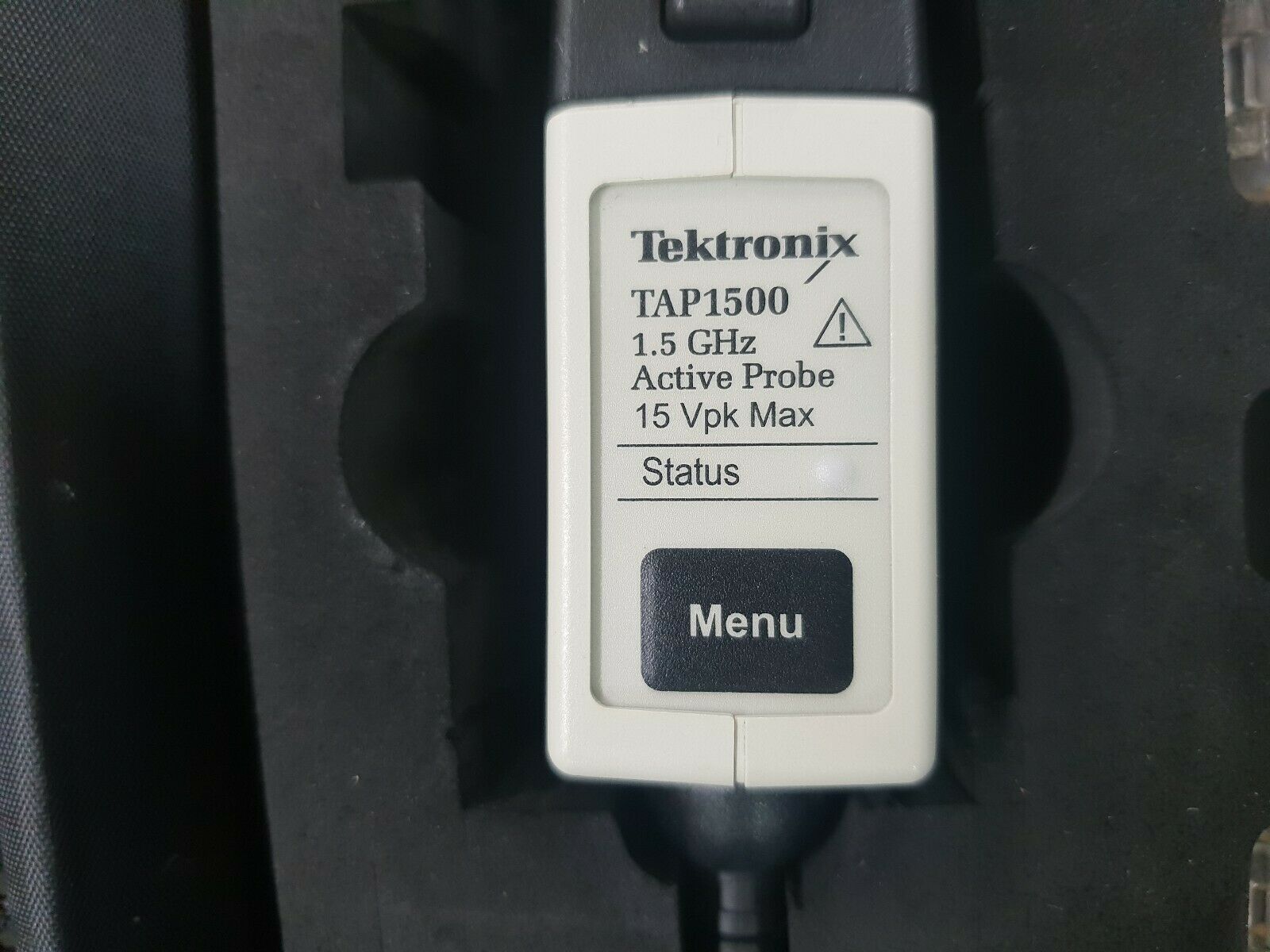

TEKTRONIX TAP1500 (USED)

Máy dò tín hiệu chủ động Tektronix TAP1500 là một đầu dò FET một đầu (single-ended) với băng thông lên đến 1.5 GHz, được thiết kế để kết nối trực tiếp với các máy hiện sóng sử dụng giao diện TekVPI™. Thiết bị này lý tưởng cho các ứng dụng đo kiểm tín hiệu số tốc độ cao, linh kiện điện tử nhỏ gọn và các nghiên cứu trong phòng thí nghiệm.

🔧 Thông số kỹ thuật nổi bật

• Băng thông: ≥1.5 GHz

• Thời gian tăng (rise time): <267 ps

• Điện dung đầu vào: ≤1 pF

• Điện trở đầu vào: 1 MΩ

• Dải động tuyến tính: ±8 V (16 Vp-p)

• Dải offset đầu vào: ±10 V DC

• Điện áp đầu vào tối đa không gây hỏng: ±15 V (DC + peak AC)

• Độ trễ truyền tín hiệu: 5.3 ns (TAP1500)

• Nguồn cấp: Cung cấp trực tiếp từ máy hiện sóng qua giao diện TekVPI™

• Kích thước đầu dò: 59.18 mm (dài) x 7.87 mm (rộng) x 4.83 mm (cao)

• Trọng lượng: 0.45 kg

• Nhiệt độ hoạt động: 0°C đến +50°C

• Độ ẩm hoạt động: 5% đến 95% RH (ở 30°C)

• Chiều dài cáp: 1300 mm (51 in)

⚙️ Tính năng nổi bật

• Hiệu suất điện tử xuất sắc: Giảm thiểu tác động lên DUT nhờ điện dung đầu vào thấp và điện trở đầu vào cao.

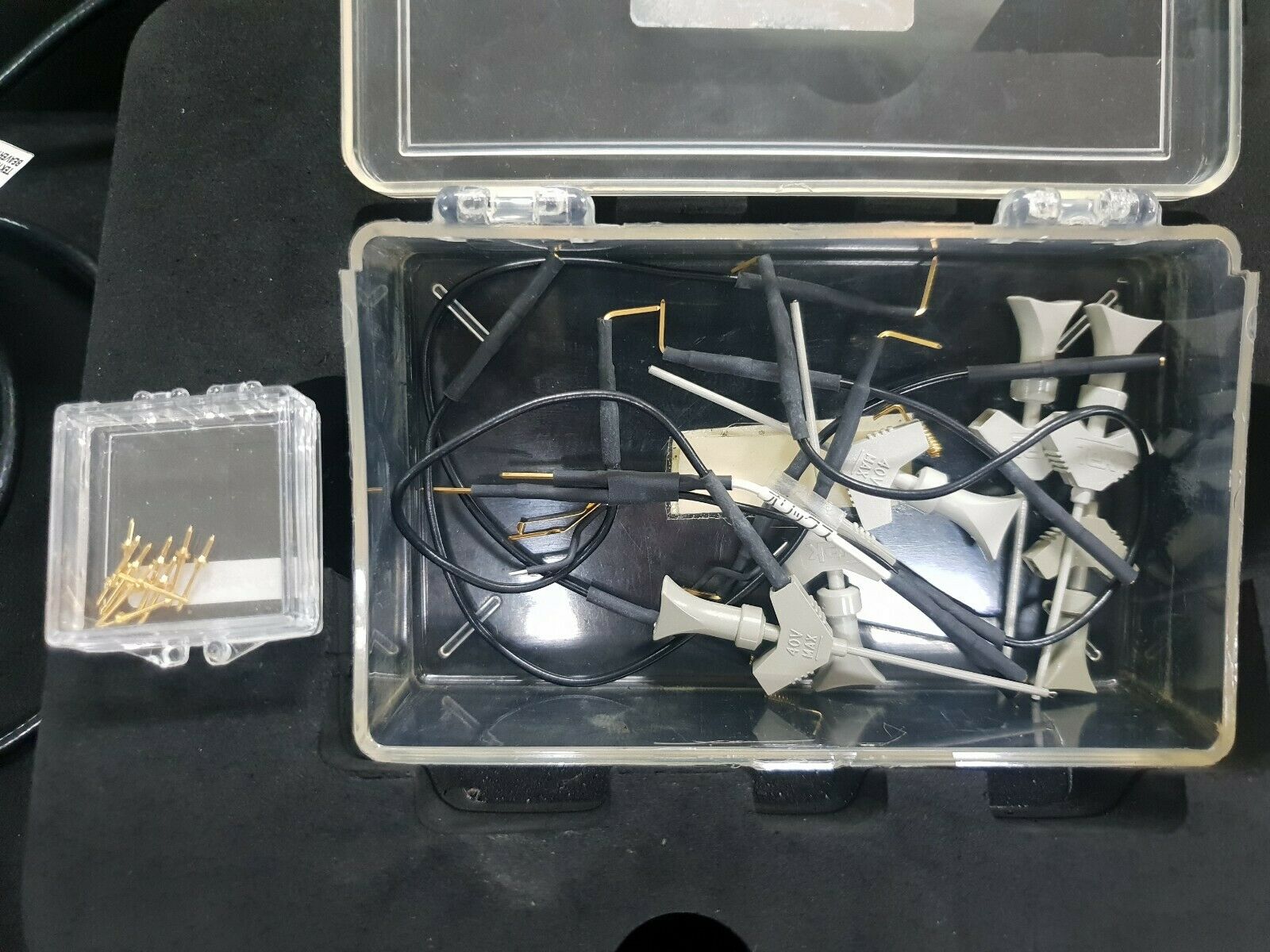

• Kết nối linh hoạt: Phụ kiện đầu dò cho phép kết nối với các linh kiện SMD có khoảng cách chân nhỏ đến 0.5 mm.

• Tương thích với TekVPI™: Kết nối trực tiếp với máy hiện sóng, hỗ trợ tự động hiển thị đơn vị và điều khiển offset DC.

• Điều khiển từ xa: Hỗ trợ điều khiển qua GPIB/USB thông qua máy hiện sóng.

• Ứng dụng đa dạng: Phù hợp cho thiết kế hệ thống số tốc độ cao, nghiên cứu linh kiện, kiểm tra sản xuất và nghiên cứu giáo dục.

🛠️ Ứng dụng

• Thiết kế hệ thống số tốc độ cao: Đo kiểm tín hiệu trong các mạch số phức tạp.

• Nghiên cứu và phát triển linh kiện: Đánh giá hiệu suất và đặc tính của các linh kiện điện tử.

• Kiểm tra sản xuất: Đảm bảo chất lượng sản phẩm trong quá trình sản xuất.

• Giáo dục và nghiên cứu: Hỗ trợ giảng dạy và nghiên cứu trong lĩnh vực điện tử và viễn thông.
