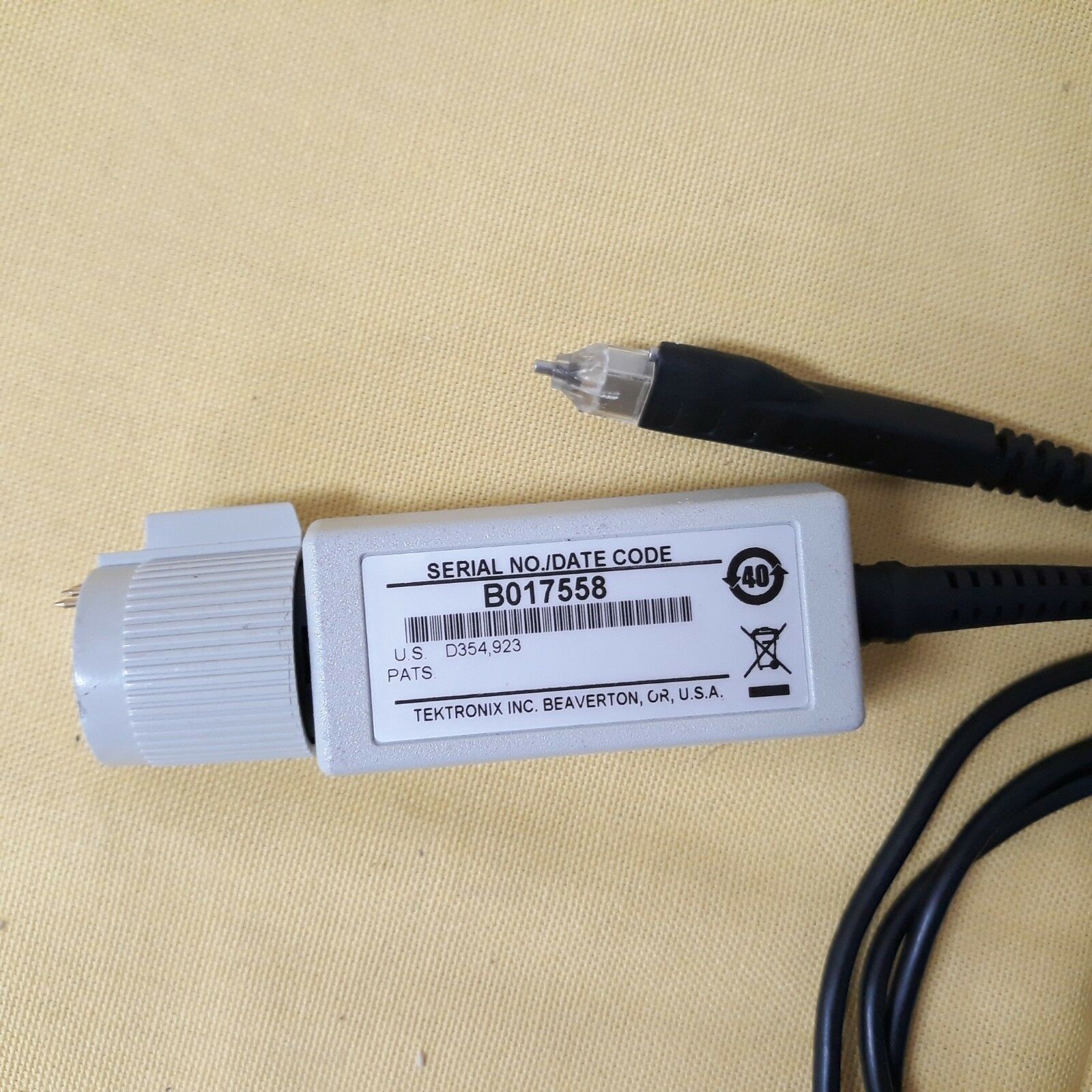

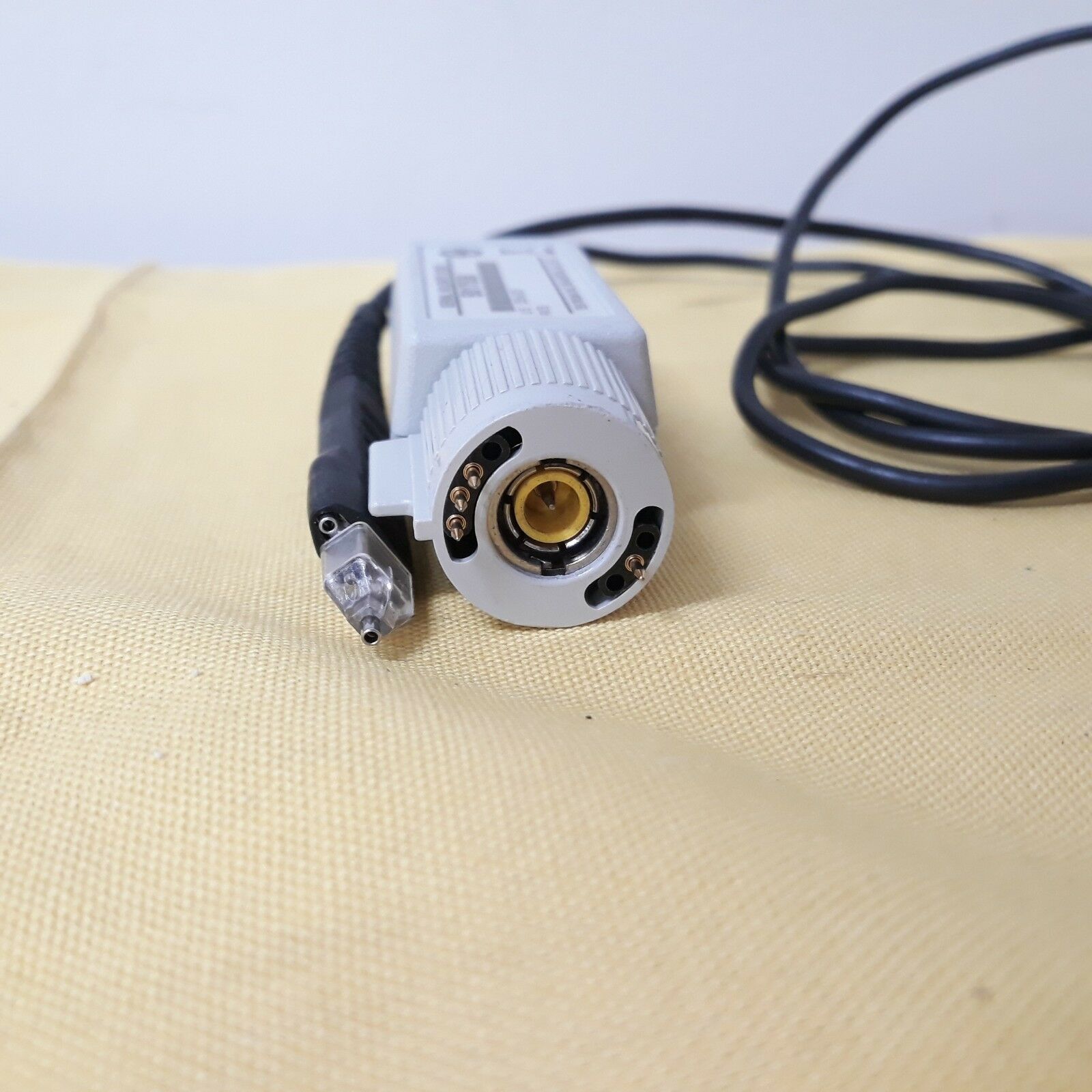

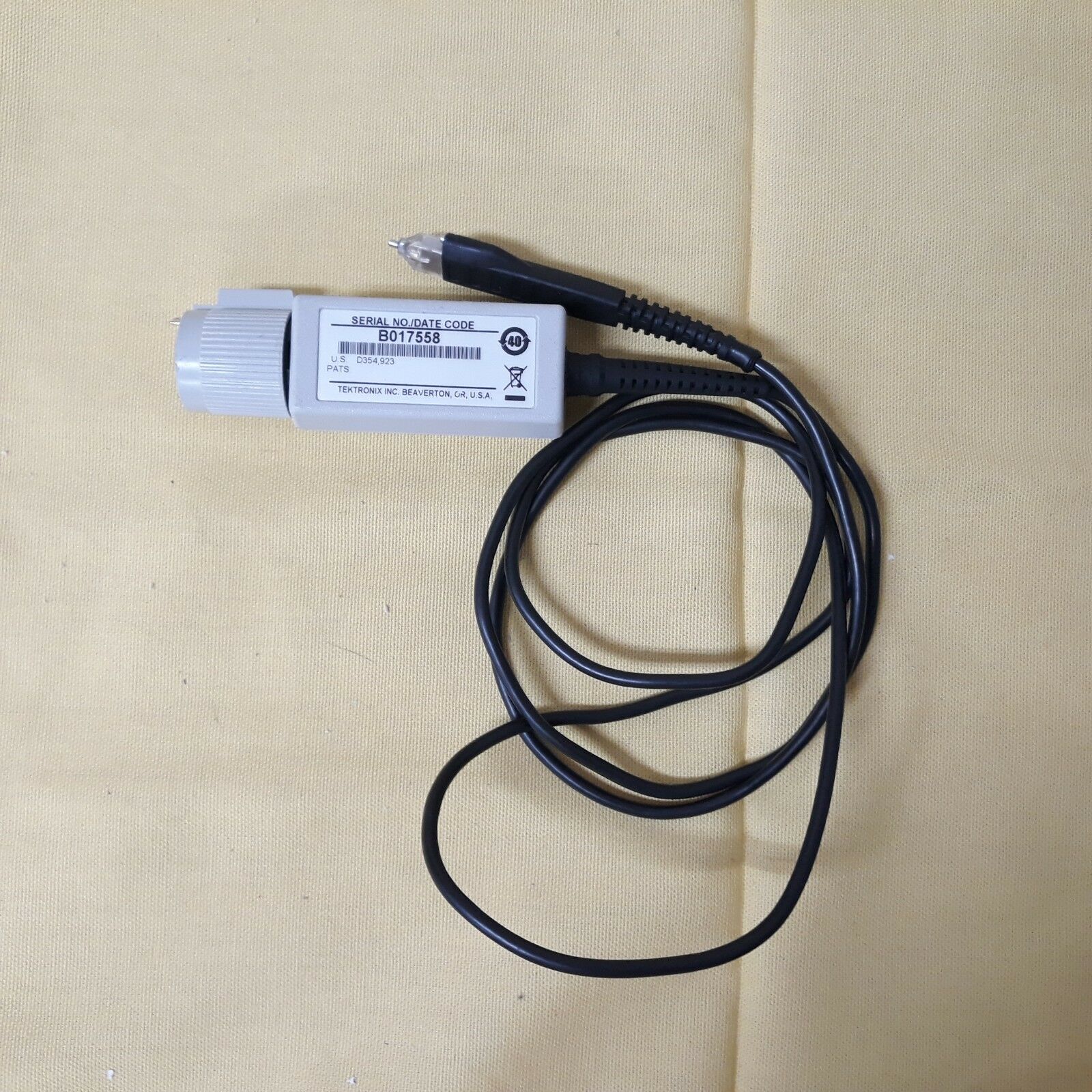

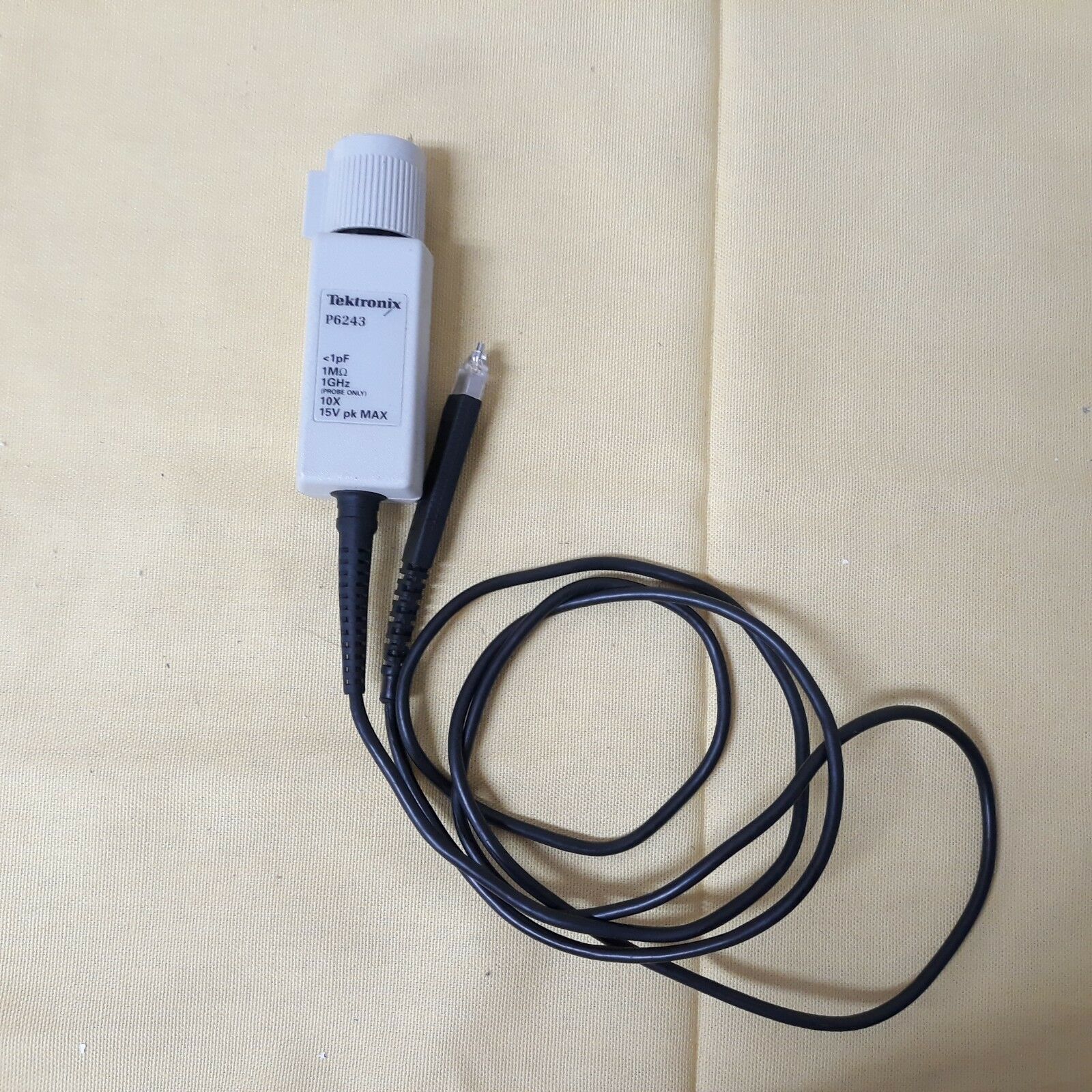

TEKTRONIX P6243 (USED)

Liên hệ

Mã sản phẩm: TEKTRONIX P6243

Thương hiệu: Tektronix

Tình trạng: Còn hàng

TEKTRONIX P6243 (USED)
Price does not include shipping fee.
Contact us for best price.

Máy dò tín hiệu chủ động Tektronix P6243 là một đầu dò FET 10X với băng thông 1 GHz, được thiết kế để đo tín hiệu số tốc độ cao trên các mạch tích hợp bề mặt (SMD) với độ chính xác cao và tải mạch thấp.


🔧 Thông số kỹ thuật nổi bật

  • Băng thông (probe-only): 1 GHz

  • Thời gian tăng (rise time): <350 ps

  • Điện dung đầu vào: ≤1 pF

  • Điện trở đầu vào: 1 MΩ

  • Dải động tuyến tính: ±8 V (16 Vp-p)

  • Điện áp đầu vào tối đa không gây hỏng: ±15 V (DC + peak AC)

  • Độ trễ truyền tín hiệu: 5.3 ns ±200 ps

  • Chiều dài cáp: 1.3 m

  • Giao diện kết nối: TEKPROBE™ BNC

  • Nhiệt độ hoạt động: 0°C đến +50°C

  • Trọng lượng: 0.45 kg


⚙️ Tính năng nổi bật

  • Hiệu suất điện tử xuất sắc: Giảm thiểu tác động lên DUT nhờ điện dung đầu vào thấp và điện trở đầu vào cao.

  • Kết nối linh hoạt: Phụ kiện đầu dò cho phép kết nối với các linh kiện SMD có khoảng cách chân nhỏ đến 0.5 mm.

  • Tương thích với TekVPI™: Kết nối trực tiếp với máy hiện sóng, hỗ trợ tự động hiển thị đơn vị và điều khiển offset DC.

  • Điều khiển từ xa: Hỗ trợ điều khiển qua GPIB/USB thông qua máy hiện sóng.

  • Ứng dụng đa dạng: Phù hợp cho thiết kế hệ thống số tốc độ cao, nghiên cứu linh kiện, kiểm tra sản xuất và nghiên cứu giáo dục.


🛠️ Ứng dụng

  • Thiết kế hệ thống số tốc độ cao: Đo kiểm tín hiệu trong các mạch số phức tạp.

  • Nghiên cứu và phát triển linh kiện: Đánh giá hiệu suất và đặc tính của các linh kiện điện tử.

  • Kiểm tra sản xuất: Đảm bảo chất lượng sản phẩm trong quá trình sản xuất.

  • Giáo dục và nghiên cứu: Hỗ trợ giảng dạy và nghiên cứu trong lĩnh vực điện tử và viễn thông.
