TESCOM TC-5922BPU (NEW)

Hộp chắn sóng khí nén Sub-6GHz & UWB

Tính năng:

• Khả năng chắn sóng RF cao, ổn định trong dải tần từ 0.1 GHz đến 12 GHz

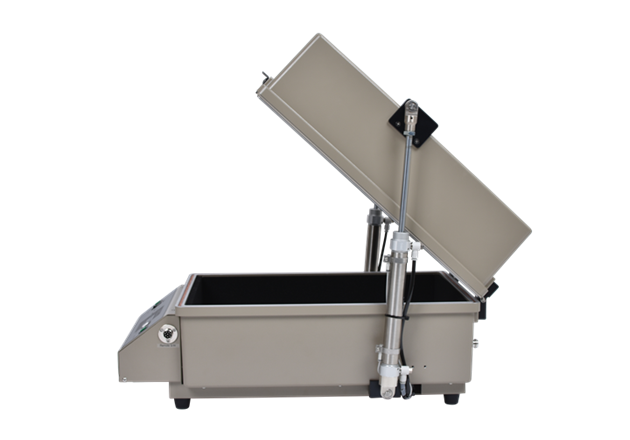

• Điều khiển khí nén cho thao tác đóng/mở nắp và hỗ trợ điều khiển chuyển động bộ gá kiểm tra (tùy chọn)

• Bộ lọc EMI tích hợp trên tất cả cổng dữ liệu và dây nguồn

• Dễ dàng tùy chỉnh để phù hợp với nhiều yêu cầu kiểm thử khác nhau

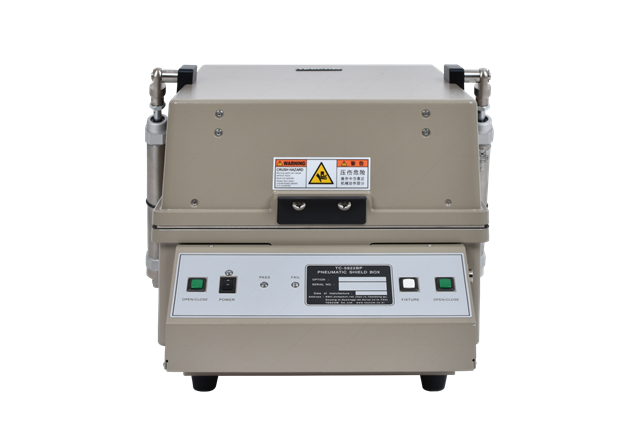

• Đèn LED xanh/đỏ hiển thị kết quả PASS/FAIL

• Hỗ trợ điều khiển từ xa qua RS-232C và Ethernet

Dải tần số hoạt động

• Tần số: 0.1 GHz đến 12 GHz

• Hiệu quả chắn sóng (đo với tấm chắn trống gắn sẵn):

  • 0.1 GHz – 3 GHz: > 70 dB

  • 3 GHz – 6 GHz: > 60 dB

  • 6 GHz – 12 GHz: > 60 dB

Thông số cơ khí và điện

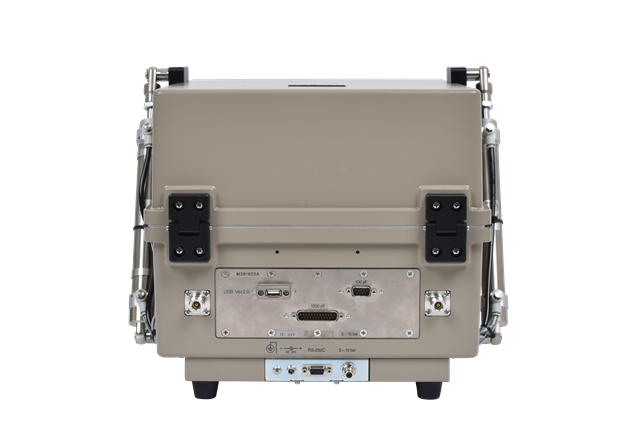

• Đầu nối RF cơ bản:

  • 2 đầu nối N (cái) bên ngoài

  • SMA (cái) bên trong

• Nguồn điện: 24 VDC, tối đa 2 A

• Điều khiển từ xa: RS-232C, Ethernet

• Kết nối khí nén:

  • Đầu nối chính: Ống khí Ø ngoài 6 mm, đầu nối một chạm

  • Đầu nối điều khiển gá: Ống khí Ø ngoài 4 mm, đầu nối một chạm

  • Áp suất khí đầu vào: 5 đến 10 bar

Kích thước & Trọng lượng

• Bên trong: 291 (Rộng) x 430 (Sâu) x 238 (Cao) mm

• Bên ngoài:

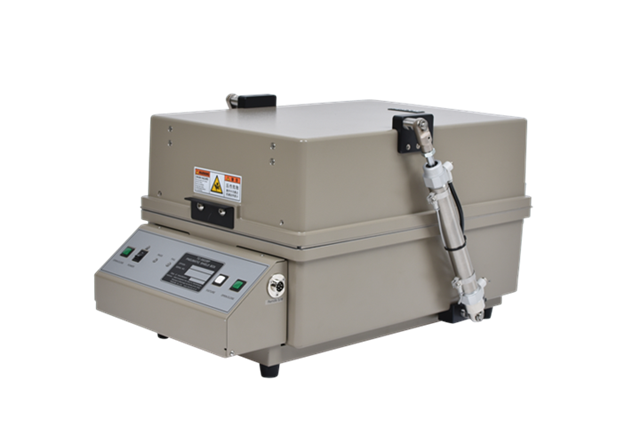

  • 417 (Rộng) x 601 (Sâu) x 335 (Cao) mm (khi nắp đóng)

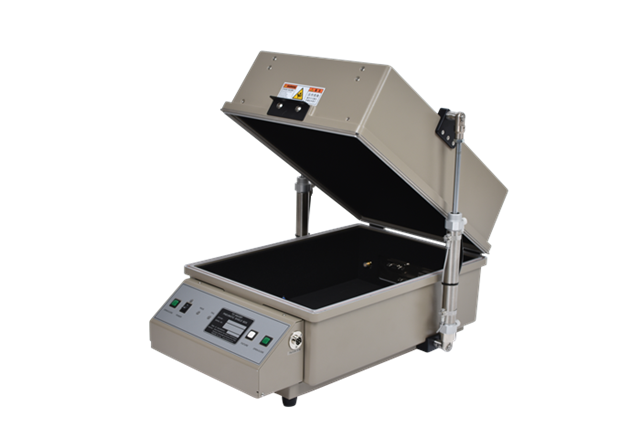

  • Độ sâu khi mở nắp: 626 mm

• Trọng lượng: Khoảng 27 kg
