TESCOM TC-5922A (USED)

Mô tả ngắn

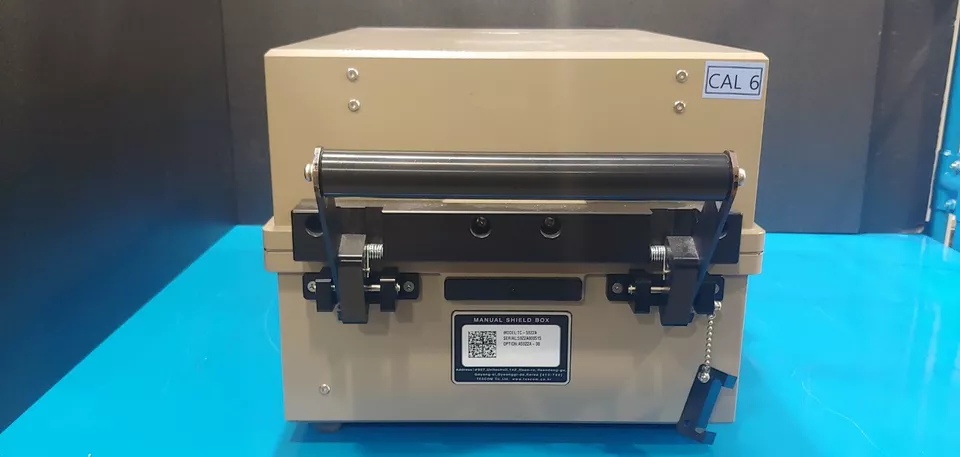

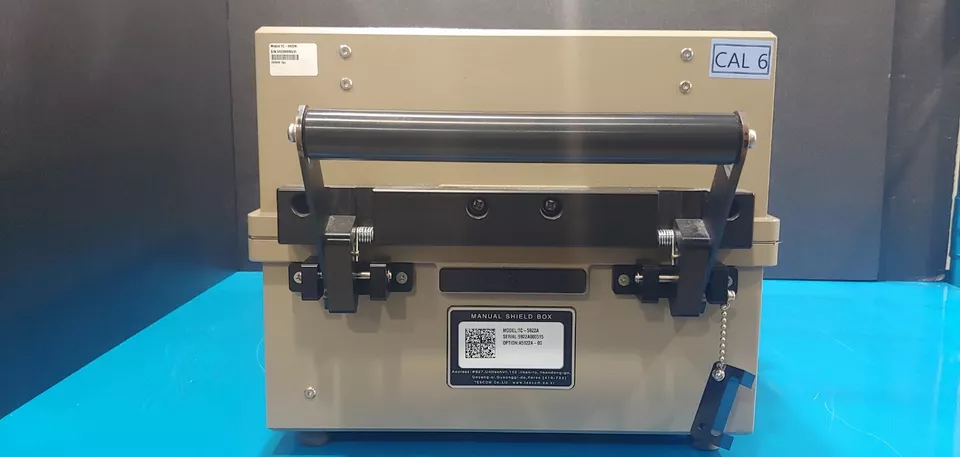

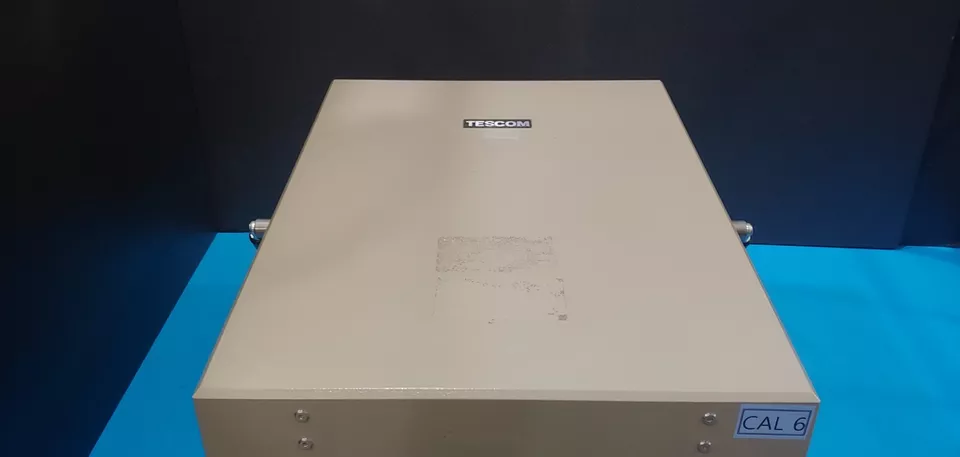

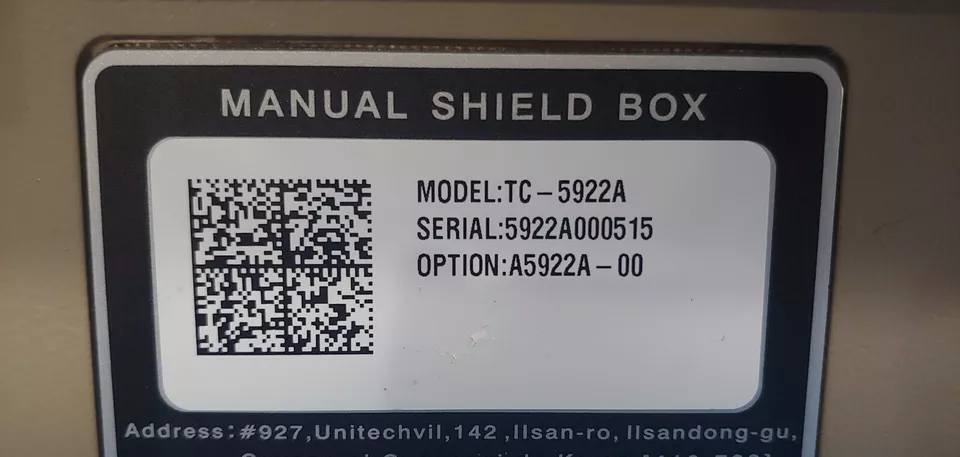

Tescom TC‑5922A là một hộp che chắn RF (RF shield box) dùng để cô lập tín hiệu không mong muốn, tạo môi trường đo kiểm ổn định cho các thiết bị vô tuyến (ví dụ: điện thoại di động, thiết bị WiFi, Bluetooth, GNSS…). Thiết bị đi kèm tùy chọn A5922A‑00 để mở rộng hoặc tùy chỉnh chức năng I/O. Hộp che chắn này hỗ trợ dải tần khá rộng và được sử dụng trong các phòng thí nghiệm sản phẩm RF, bộ phận kiểm định hoặc phát triển thiết bị vô tuyến.

🔧 Thông số kỹ thuật nổi bật

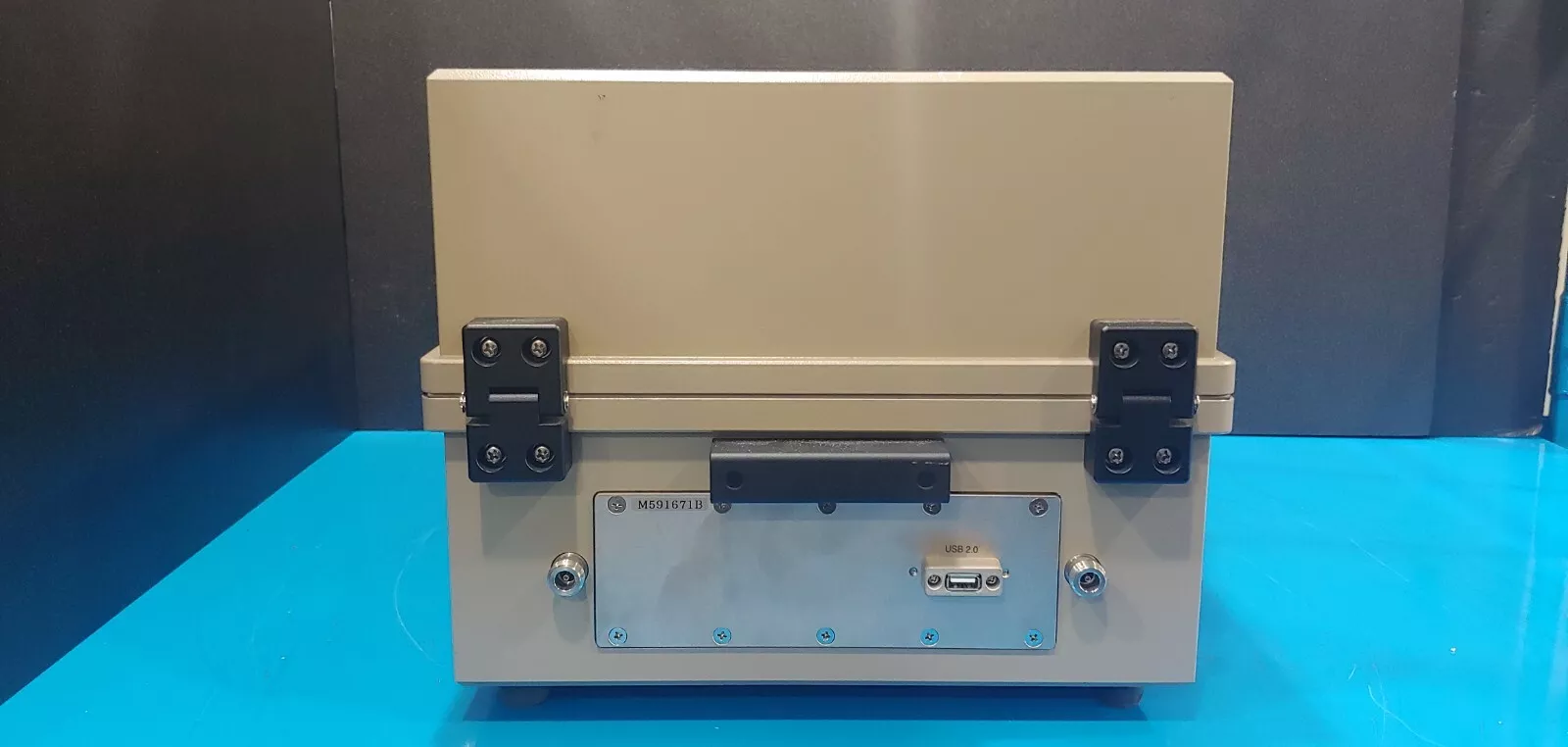

• Kết nối RF: 2 cổng SMA (ngoài và bên trong)

• Kích thước ngoài: khoảng 382 mm (W) × 560 mm (D) × 290 mm (H) khi nắp đóng; cao hơn khi mở nắp

• Kích thước trong: khoảng 296 mm (W) × 435 mm (D) × 232 mm (H)

• Trọng lượng: khoảng 25 kg (không tính fixture tùy chọn)

• Độ cách ly (shielding effectiveness):
   • 100 – 2000 MHz: > 70 dB
   • 2000 – 3000 MHz: > 70 dB
   • 3000 – 6000 MHz: > 60 dB

• Dải tần hỗ trợ thử nghiệm: ~100 MHz đến ~6000 MHz

• Điện áp & dòng cho đường dữ liệu / điện DC: tối đa ~100 V DC, ~3 A

• Bảng I/O tùy chọn có thể lắp đặt hoặc thay thế để phù hợp yêu cầu kiểm thử

⚙️ Tính năng nổi bật

• Hiệu quả che chắn RF cao, giảm nhiễu từ môi trường bên ngoài

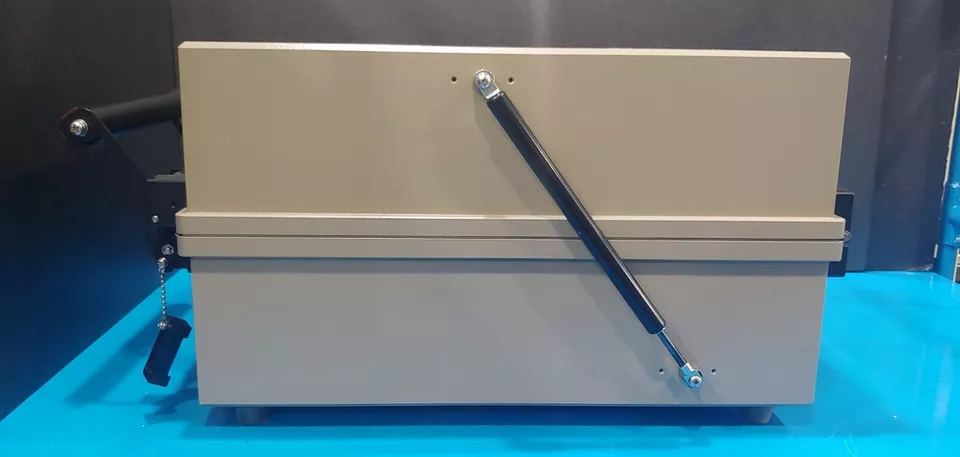

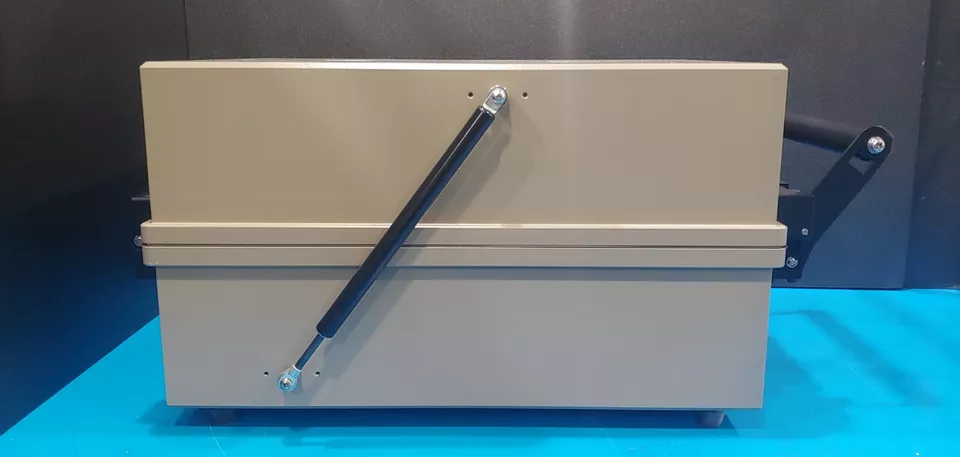

• Nắp mở/đóng dễ dàng, có thể là cơ khí, bằng tay hoặc tùy chọn điều khiển

• Các đường dữ liệu / nguồn bên trong hộp đi qua bộ lọc EMI để đảm bảo tín hiệu không bị nhiễu

• Có thể tùy chỉnh bảng I/O (cổng giao tiếp, kết nối dữ liệu) tùy theo yêu cầu sản phẩm

• Có thể tích hợp thêm các linh kiện như test fixture bên trong

• Vật liệu hấp thụ sóng (absorber) bên trong giúp giảm phản xạ nội hộp

• Thích hợp cho thử nghiệm nhiều công nghệ vô tuyến (GSM, WCDMA, LTE, WiFi, Bluetooth, GNSS…) (theo mô tả sản phẩm)

🛠️ Ứng dụng

• Thử nghiệm và đánh giá thiết bị di động, radio, module RF trong môi trường cách ly từ bên ngoài

• Kiểm tra hiệu suất phát/thu của thiết bị trong phòng thí nghiệm không bị ảnh hưởng nhiễu bên ngoài

• Phát triển và kiểm định module WiFi, Bluetooth, GNSS, thiết bị IoT

• Đo kiểm độ nhạy thu RF, kiểm tra băng tần, đo độ rò rỉ tín hiệu

• Sử dụng trong các trung tâm hiệu chuẩn, phòng kiểm thử RF, phòng thí nghiệm viễn thông

.
