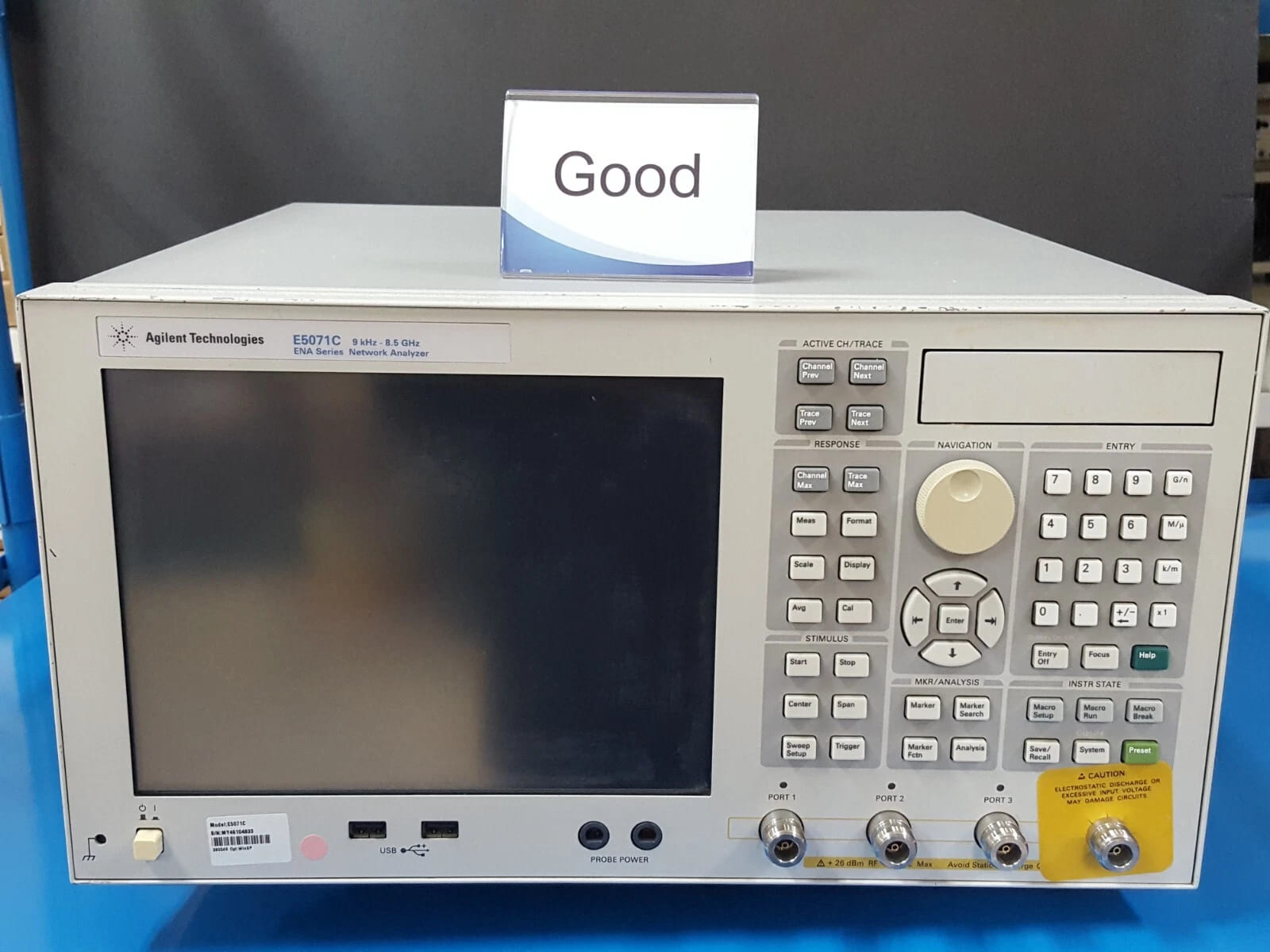

AGILENT E5071C (USED)

Agilent E5071C là máy phân tích mạng vector (Vector Network Analyzer - VNA) thuộc dòng ENA Series của hãng Agilent (nay là Keysight Technologies). Thiết bị hỗ trợ phân tích mạng RF/microwave trong dải tần từ 9 kHz đến 8.5 GHz, được trang bị các tùy chọn 480 (85 dB dynamic range), 008 (Time Domain Analysis) và 1E5 (High Stability Timebase). Thiết bị chạy trên nền hệ điều hành Windows XP Embedded.

E5071C là giải pháp lý tưởng cho đo kiểm các linh kiện RF, mạch truyền dẫn, bộ lọc, mạch khuếch đại và các hệ thống truyền thông vi sóng, nhờ khả năng đo chính xác, giao diện thân thiện và khả năng tùy biến linh hoạt.

🔧 Thông số kỹ thuật nổi bật:

• Dải tần hoạt động: 9 kHz đến 8.5 GHz

• Số lượng cổng: 2 hoặc 4 cổng (tùy cấu hình đặt hàng)

• Tùy chọn đã bao gồm:

  • Opt. 480: Dải động cao, lên đến 123 dB @ test port (typ.)

  • Opt. 008: Hỗ trợ phân tích miền thời gian (Time Domain) – xác định vị trí lỗi phản xạ trên đường truyền

  • Opt. 1E5: Bộ tạo thời gian chuẩn cao (high-stability timebase) – tăng độ chính xác tần số

• Độ chính xác biên độ: ±0.1 dB (typ.)

• Tốc độ đo: < 9 ms/401 điểm (typ.)

• Hệ điều hành: Windows XP Embedded (hỗ trợ lưu trữ, giao tiếp USB/LAN)

• Kích thước & trọng lượng:

  • Kích thước: ~ 426 mm x 177 mm x 459 mm

  • Trọng lượng: ~15–20 kg (tùy cấu hình)

⚙️ Tính năng nổi bật:

• Phân tích S-parameters chính xác: Hỗ trợ đo S11, S21, S12, S22 với độ chính xác cao cho các thiết bị hai và bốn cổng.

• Chức năng phân tích miền thời gian (Time Domain): Với tùy chọn 008, thiết bị có khả năng chuyển đổi dữ liệu tần số về miền thời gian, giúp phát hiện lỗi, kết nối không tốt, gián đoạn đường truyền.

• Giao diện đồ họa thân thiện: Dễ sử dụng với màn hình màu lớn, hỗ trợ thao tác qua chuột và bàn phím, giao diện trực quan.

• Hỗ trợ điều khiển từ xa & tự động hóa: Qua giao tiếp GPIB, LAN hoặc USB với SCPI command, hỗ trợ tích hợp vào hệ thống đo tự động.

• Bộ nhớ và lưu trữ đa dạng: Lưu file qua USB, ổ cứng, chia sẻ dữ liệu qua mạng.

• Đa chức năng đo: VSWR, return loss, insertion loss, gain, group delay, matching, TDR (với Opt. 008).

🛠️ Ứng dụng:

• Thiết kế và phát triển linh kiện RF: Đo kiểm bộ lọc, mạch cộng hưởng, khuếch đại, và ăng-ten.

• Sản xuất và kiểm tra chất lượng: Tối ưu quy trình test trong dây chuyền sản xuất thiết bị RF/microwave.

• Phân tích hệ thống truyền dẫn: Đo kiểm cáp RF, xác định lỗi phản xạ, VSWR và vị trí đứt cáp bằng Time Domain Reflectometry.

• Ứng dụng trong viễn thông, hàng không và quốc phòng: Kiểm tra hệ thống truyền dẫn vi sóng, liên lạc, radar.

• Phân tích mạch tốc độ cao: Đo đáp tuyến tín hiệu vi sai và matching trở kháng trong hệ thống tín hiệu số.
