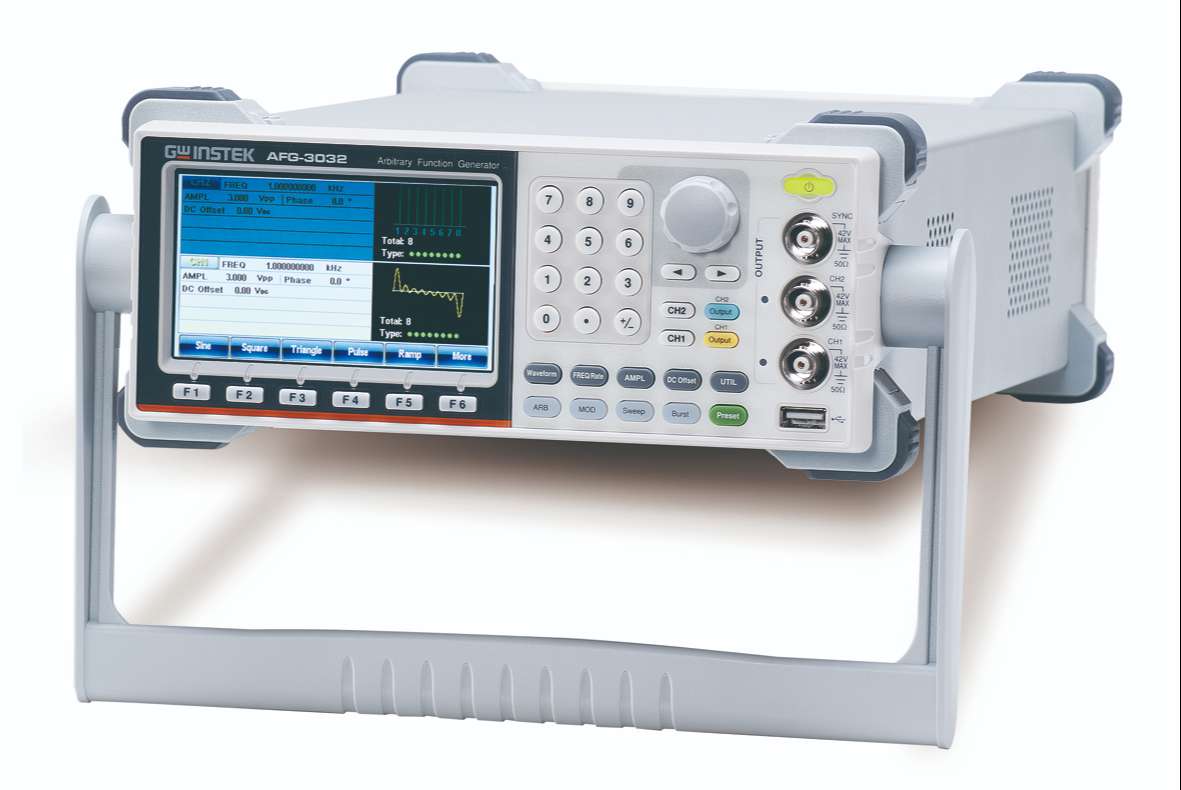

GW INSTEK AFG-3032 (NEW)

Máy phát xung GW Instek AFG-3032 là thiết bị phát xung dạng sóng tùy ý (Arbitrary Function Generator) hai kênh, được thiết kế để đáp ứng nhu cầu trong các ứng dụng công nghiệp, nghiên cứu khoa học và giáo dục.

🔧 Thông số kỹ thuật

• Dải tần số: 1 μHz – 30 MHz (sine/square), 1 μHz – 25 MHz (pulse), 11 μHz – 1 MHz (triangle/ramp)

• Số kênh: 2 kênh độc lập, có thể đồng bộ pha

• Tốc độ lấy mẫu: 250 MSa/s

• Độ dài sóng mẫu: 8 triệu điểm mỗi kênh

• Độ phân giải biên độ: 16 bit

• Biên độ đầu ra: 1 mVpp – 10 Vpp (vào 50Ω), 2 mVpp – 20 Vpp (mở mạch)

• Độ chính xác biên độ: ±1%

• Độ lệch tần số: ±1 ppm (0–50°C), ±0.3 ppm (18–28°C)

• Độ méo hài sóng sin: –60 dBc (DC – 1 MHz), –30 dBc (5–30 MHz)

• Độ méo hài sóng vuông: <8 ns thời gian tăng/giảm, độ lệch <5%

• Độ nhiễu pha: <–110 dBc/Hz tại 15 kHz lệch tần số, f_c = 10 MHz

• Đầu ra điều chế: AM, FM, PM, FSK, PWM, SUM

• Chế độ hoạt động: Sweep, Burst, Trigger

• Giao tiếp: USB, LAN, GPIB (tùy chọn)

• Màn hình: LCD TFT 4.3 inch, độ phân giải 480 × 272

• Nguồn điện: AC 100–240V, 50–60 Hz

• Kích thước: 265 (W) × 107 (H) × 374 (D) mm

• Khối lượng: 4 kg

⚙️ Tính năng nổi bật

• Độ phân giải cao: Độ phân giải biên độ 16 bit và độ phân giải tần số 1 μHz cho phép tái tạo chính xác các dạng sóng phức tạp.

• Đầu ra đồng bộ pha: Cho phép đồng bộ pha giữa hai kênh, thích hợp cho các ứng dụng yêu cầu đồng bộ tín hiệu.

• Bộ nhớ sóng mẫu lớn: Mỗi kênh có thể lưu trữ lên đến 8 triệu điểm sóng mẫu, hỗ trợ tái tạo sóng phức tạp.

• Dạng sóng tùy ý phong phú: Hỗ trợ nhiều dạng sóng tùy ý như Absatan, Havercosine, Sinever, Abssin, và nhiều dạng sóng khác.

• Đầu ra điều chế đa dạng: Hỗ trợ các chế độ điều chế AM, FM, PM, FSK, PWM, SUM, phù hợp với nhiều ứng dụng khác nhau.

• Giao tiếp linh hoạt: Hỗ trợ giao tiếp USB, LAN và GPIB (tùy chọn), thuận tiện cho việc điều khiển từ xa và tích hợp vào hệ thống tự động.

🛠️ Ứng dụng

• Nghiên cứu và phát triển: Phát triển và kiểm tra các mạch điện tử, đặc biệt là trong lĩnh vực viễn thông và xử lý tín hiệu.

• Giáo dục và đào tạo: Sử dụng trong giảng dạy và thực hành các môn học liên quan đến điện tử và viễn thông.

• Kiểm tra và bảo trì thiết bị: Kiểm tra và hiệu chuẩn các thiết bị điện tử, đảm bảo hoạt động ổn định và chính xác.

• Ứng dụng công nghiệp: Sử dụng trong các dây chuyền sản xuất và kiểm tra chất lượng sản phẩm điện tử.
