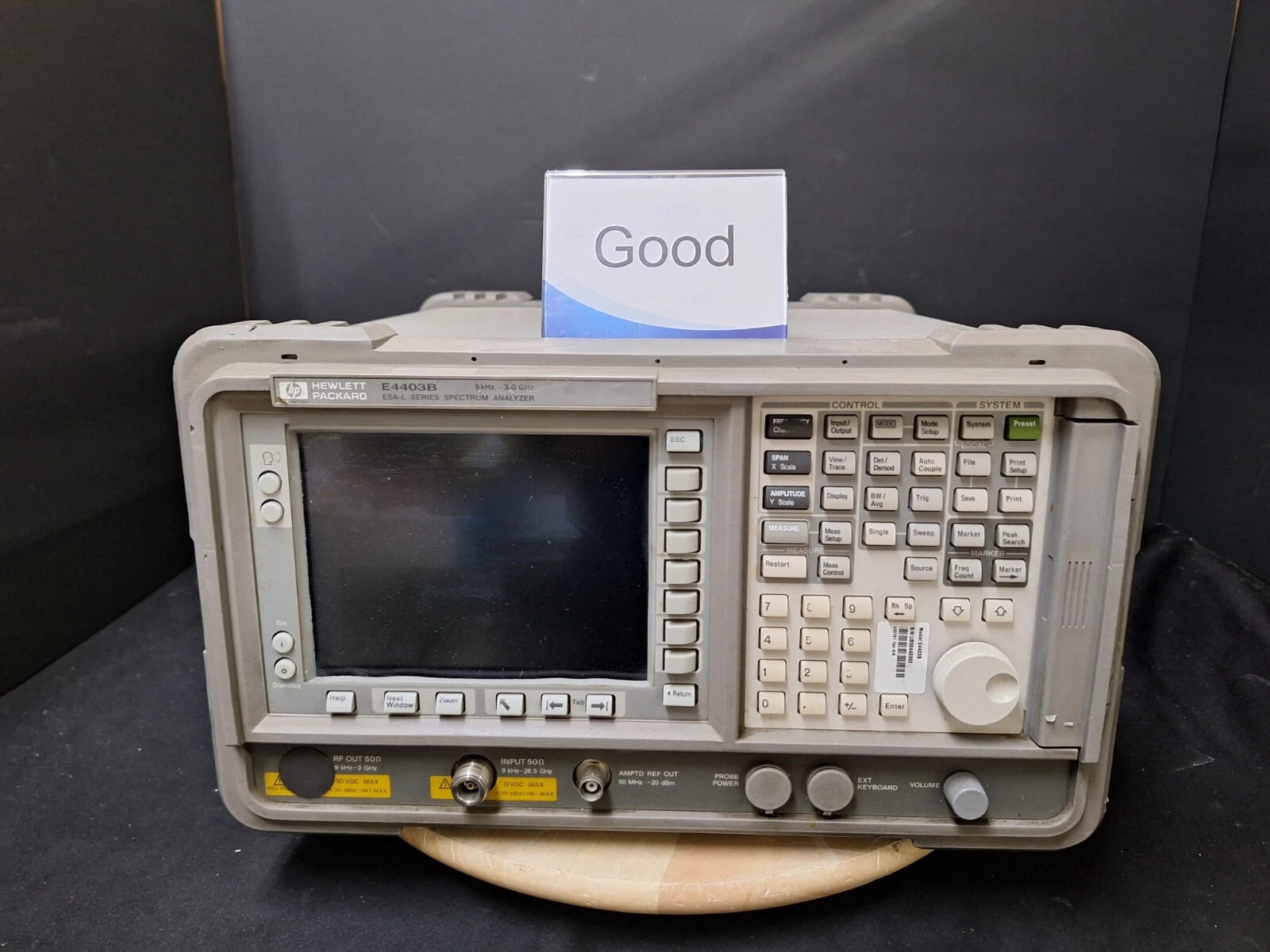

HP E4403B (USED)

HP E4403B thuộc dòng ESA-L Series – là một máy phân tích phổ phổ thông (basic spectrum analyzer) với dải tần hoạt động từ 9 kHz đến 3 GHz. Thiết bị này được thiết kế để cung cấp giải pháp đo phổ tần số hiệu quả với chi phí hợp lý, phù hợp cho các ứng dụng cơ bản trong phân tích tín hiệu RF, kiểm tra EMC/EMI, và phát triển thiết bị truyền thông không dây.

Dòng ESA-L do Hewlett-Packard (HP) sản xuất và sau này tiếp nối bởi Agilent (nay là Keysight Technologies).

🔧 Thông số kỹ thuật nổi bật

• Dải tần số hoạt động: 9 kHz đến 3.0 GHz

• Độ phân giải tần số (RBW): Từ 1 kHz đến 1 MHz (có thể mở rộng với tùy chọn)

• Độ chính xác tần số trung tâm: ±1.1 kHz (typ.)

• Dynamic Range: Khoảng > 80 dB

• Độ nhiễu hiển thị trung bình (DANL): -144 dBm/Hz (với preamp)

• Tốc độ sweep: Lên đến 50 ms (full span)

• Chế độ đo lường: Đo công suất kênh (ACP), băng thông chiếm dụng, CSO/CTB (nếu có tùy chọn)

⚙️ Tính năng nổi bật

• Giao diện người dùng trực quan: Màn hình LCD, menu dễ điều hướng

• Tùy chọn preamplifier tích hợp (Option 1DN): Cải thiện độ nhạy cho tín hiệu yếu

• Bộ đo Marker thông minh: Hỗ trợ tìm tần số đỉnh, độ rộng phổ, delta marker, v.v.

• Lưu và xuất dữ liệu: Qua cổng GPIB, RS-232, hoặc in dữ liệu ra máy in ngoài

• Tùy chọn phần mềm và phần cứng nâng cấp: Có thể thêm các tùy chọn phân tích tín hiệu số, đo EMI, v.v.

• Thiết kế gọn nhẹ, dễ mang theo: Phù hợp cả cho phòng thí nghiệm lẫn hiện trường

🛠️ Ứng dụng

• Đo phổ RF cơ bản: Phân tích tín hiệu điều chế, xác định tần số nhiễu

• Kiểm tra thiết bị phát không dây: Wi-Fi, GSM, ISM band, thiết bị IoT

• Phân tích nhiễu EMI/EMC sơ bộ

• Ứng dụng trong sản xuất thiết bị điện tử RF

• Đào tạo và giảng dạy: Phòng thí nghiệm điện tử viễn thông, RF cơ bản

• Đo tín hiệu từ anten, bộ khuếch đại, oscillator.
