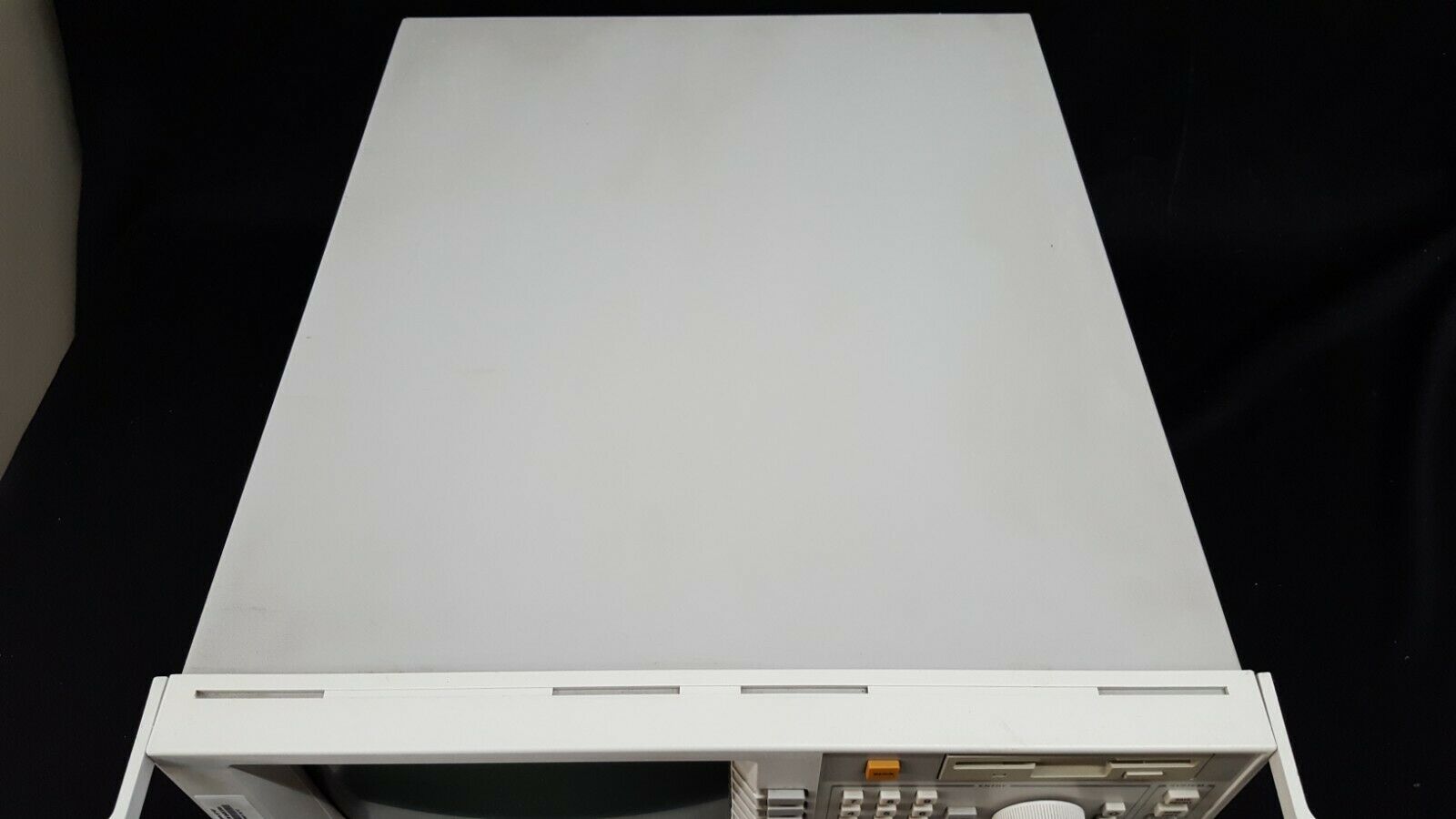

AGILENT 8714ET (USED)

Agilent 8714ET là máy phân tích mạng vector (VNA) thế hệ cũ, được thiết kế để đo lường các thông số mạng như S-parameters (S11, S21, S12, S22), hệ số sóng đứng (SWR), trở kháng, độ trễ, và các tham số khác trong dải tần từ 300 kHz đến 3 GHz. Thiết bị này tích hợp bộ thử truyền/pha (T/R) cho phép đo đồng thời phản xạ và truyền tín hiệu, phù hợp cho việc kiểm tra các linh kiện RF, mạch vi sóng và hệ thống truyền thông.

🔧 Thông số kỹ thuật nổi bật

• Dải tần số hoạt động: 300 kHz – 3.0 GHz

• Độ phân giải tần số: 1 Hz

• Nguồn tín hiệu tổng hợp: Độ phân giải 1 Hz

• Dải động (Dynamic Range): Lên đến 100 dB

• Tốc độ quét thực tế: 40 ms mỗi lần quét

• Kết nối cổng RF: Type-N nữ, 50 Ω

• Giao diện điều khiển: GPIB, LAN, SCPI, IBASIC

• Kích thước: 179 x 425 x 514 mm

• Khối lượng: Khoảng 24.4 kg

• Nhiệt độ hoạt động: 0°C đến 50°C

• Điện áp nguồn: 100–240 VAC, 50/60 Hz

• Tùy chọn mở rộng:

  • 1E1: Bộ suy giảm bước 60 dB

  • 1EC: Phiên bản 75 Ω

  • 100: Phần mềm đo vị trí lỗi và SRL

  • 101: Bao vận chuyển kèm phần mềm đo vị trí lỗi và SRL

⚙️ Tính năng nổi bật

• Hiển thị linh hoạt: Hỗ trợ các chế độ hiển thị như Smith chart, polar, rectangular, và linear/logarithmic.

• Chế độ marker đa dạng: Bao gồm marker delta, marker tìm kiếm, marker theo tần số trung tâm, và marker theo mức tham chiếu.

• Chức năng theo dõi marker: Cập nhật liên tục giá trị marker trong mỗi lần quét.

• Chức năng thống kê marker: Tính toán giá trị trung bình, biên độ đỉnh-đỉnh và độ lệch chuẩn giữa hai marker.

• Lưu trữ và in ấn: Hỗ trợ lưu trữ dữ liệu và trạng thái thiết bị trên đĩa mềm 3.5 inch; in ấn đồ thị qua máy in tương thích PCL hoặc máy in đồ họa Epson.

• Điều khiển từ xa: Hỗ trợ điều khiển qua GPIB, SCPI, và giao thức socket TCP/IP.

• Phần mềm tích hợp: Hỗ trợ lập trình qua ngôn ngữ IBASIC của Agilent.

🛠️ Ứng dụng

• Phân tích linh kiện RF: Đo kiểm các linh kiện như bộ lọc, bộ khuếch đại, bộ chia công suất, và các mạch vi sóng khác.

• Kiểm tra hệ thống truyền thông: Đánh giá hiệu suất của các hệ thống truyền thông không dây, cáp quang, và các ứng dụng vi sóng.

• Nghiên cứu và phát triển: Hỗ trợ trong việc thiết kế và thử nghiệm các mạch và linh kiện mới trong lĩnh vực RF và vi sóng.

• Sản xuất và kiểm tra chất lượng: Được sử dụng trong dây chuyền sản xuất để kiểm tra chất lượng và hiệu suất của các sản phẩm RF.

• Đào tạo và giáo dục: Là công cụ học tập hữu ích trong các chương trình đào tạo về điện tử và viễn thông.
