TEKTRONIX TLA5203 (USED)

Mô tả ngắn

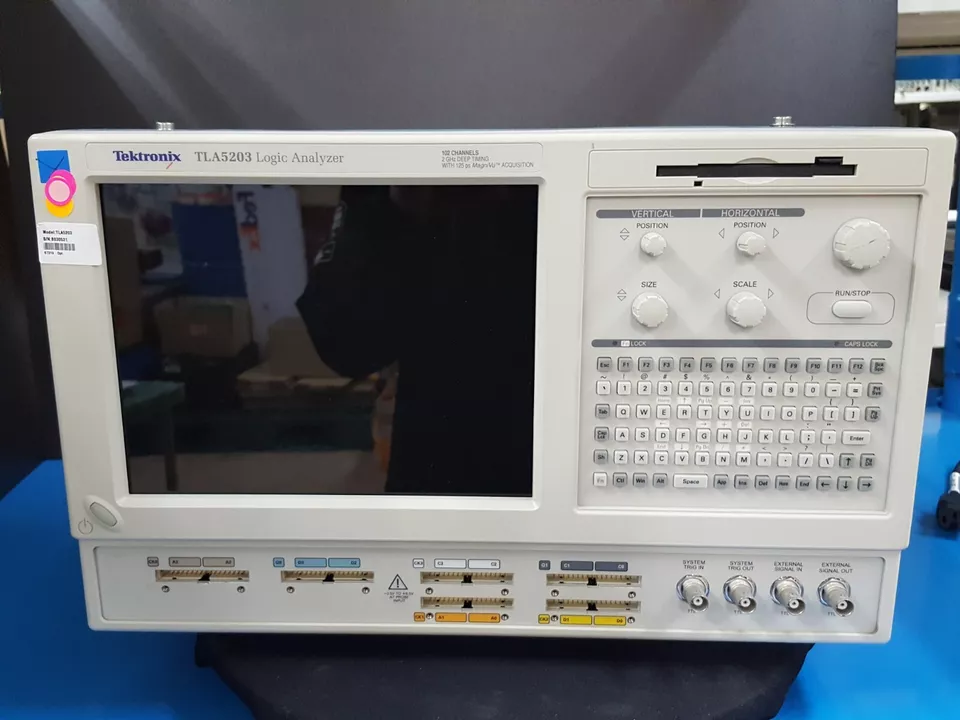

Tektronix TLA5203 là máy phân tích logic cao cấp với 102 kênh số, tốc độ lấy mẫu lên tới 2 GHz, được thiết kế để phân tích, gỡ lỗi và xác thực hoạt động của hệ thống nhúng, vi xử lý, bus số tốc độ cao. Thiết bị thuộc dòng TLA5000 series, nổi bật với khả năng trigger mạnh mẽ, bộ nhớ sâu và phân tích thời gian chính xác.

🔧 Thông số kỹ thuật nổi bật

⚙️ Tính năng nổi bật

• Trigger mạnh mẽ, chính xác: hỗ trợ các điều kiện trigger đa cấp, phát hiện lỗi hiếm hoặc sự kiện logic cụ thể.

• Timing resolution 500 ps: phân tích chi tiết tín hiệu timing ở tốc độ rất cao.

• Hỗ trợ phân tích trạng thái (State mode) & thời gian (Timing mode): linh hoạt với nhiều kiểu kiểm tra bus số.

• Phân tích bus tốc độ cao: phù hợp với các chuẩn như DDR, PCI, RapidIO, I²C, SPI, v.v.

• Phần mềm phân tích chuyên sâu: cho phép tạo biểu đồ, hiển thị tín hiệu theo định dạng bus, xem đồng thời nhiều giao thức.

• Hỗ trợ debug hệ thống nhúng: từ tín hiệu vi điều khiển đến hệ thống đa xử lý.

• Bộ nhớ sâu: ghi lại hàng triệu sự kiện để phân tích lỗi dài hoặc lặp không thường xuyên.

🛠️ Ứng dụng

• Phát triển hệ thống nhúng: kiểm tra logic và giao tiếp vi điều khiển, FPGA, SoC.

• Phân tích & debug bus số: xác thực giao thức và phát hiện lỗi truyền tín hiệu.

• Thiết kế vi mạch & FPGA: xác minh hoạt động logic chính xác theo thời gian.

• Kiểm tra hệ thống real-time: phát hiện lỗi không định kỳ trong hệ thống đa luồng.

• Phân tích tương thích chuẩn giao tiếp: như DDR, PCI, USB, hoặc các bus tùy chỉnh.

• Đào tạo & nghiên cứu: dùng trong môi trường học thuật hoặc R&D chuyên sâu.
