TEKTRONIX TDS784D (USED)

Mô tả ngắn

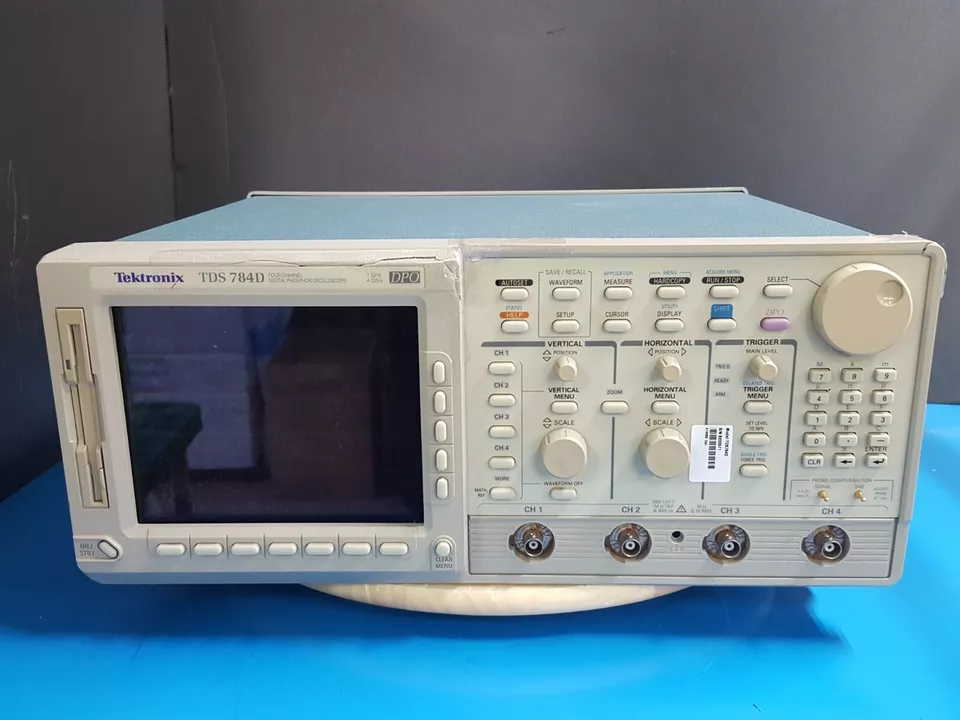

Tektronix TDS784D là máy hiện sóng kỹ thuật số 4 kênh với băng thông 1 GHz và tốc độ lấy mẫu 4 GSa/s, thuộc dòng TDS700D Series. Thiết bị này sử dụng công nghệ Digital Real-Time Sampling (DRT) cho phép ghi và phân tích chính xác các tín hiệu nhanh, phức tạp. Đây là lựa chọn lý tưởng cho các kỹ sư làm việc trong lĩnh vực viễn thông, xử lý tín hiệu số, RF, mạch tốc độ cao và hệ thống nhúng.

🔧 Thông số kỹ thuật nổi bật

• Băng thông: 1 GHz

• Số kênh đầu vào: 4 kênh analog

• Tốc độ lấy mẫu: 4 GSa/s (đơn kênh)

• Độ sâu bộ nhớ: Lên đến 50.000 điểm mỗi kênh

• Độ phân giải dọc: 8 bit

• Dải điện áp đầu vào: Từ 1 mV/div đến 10 V/div

• Thời gian quét (timebase): 200 ps/div đến 10 s/div

• Thời gian trễ trigger tối thiểu: 1 ns

• Thời gian tăng tối đa (rise time): ~350 ps

• Chế độ Trigger linh hoạt: Edge, Pulse Width, Logic, Video, Comm...

• Màn hình hiển thị CRT màu, 8.4" độ phân giải cao

⚙️ Tính năng nổi bật

• Công nghệ Digital Real-Time Sampling (DRT) cho phép thu tín hiệu với độ chính xác cao trong thời gian thực

• Tốc độ lấy mẫu cao phù hợp cho phân tích tín hiệu tốc độ cao, xung ngắn, nhiễu

• Chức năng zoom, đo tự động, lưu trữ và phân tích nâng cao

• Tích hợp các phép đo phổ biến: điện áp, tần số, thời gian, độ rộng xung, chu kỳ…

• Giao diện người dùng trực quan, hỗ trợ hiển thị đồng thời nhiều kênh và thước đo

• Kết nối GPIB, RS-232, và tùy chọn mạng LAN cho điều khiển từ xa hoặc tự động hóa kiểm thử

• Có thể mở rộng với các tùy chọn phân tích tín hiệu giao tiếp (tuỳ dòng)

🛠️ Ứng dụng

• Phân tích tín hiệu tốc độ cao trong hệ thống truyền thông, RF, viễn thông

• Đo kiểm bus dữ liệu tốc độ cao, tín hiệu đồng hồ, mạch số

• Thiết kế và kiểm thử mạch số, vi xử lý, mạch RF, analog tốc độ cao

• Đo kiểm transients, nhiễu, các xung bất thường trong hệ thống điện tử

• Dùng trong phòng R&D, kiểm định chất lượng, bảo trì và đào tạo kỹ thuật
