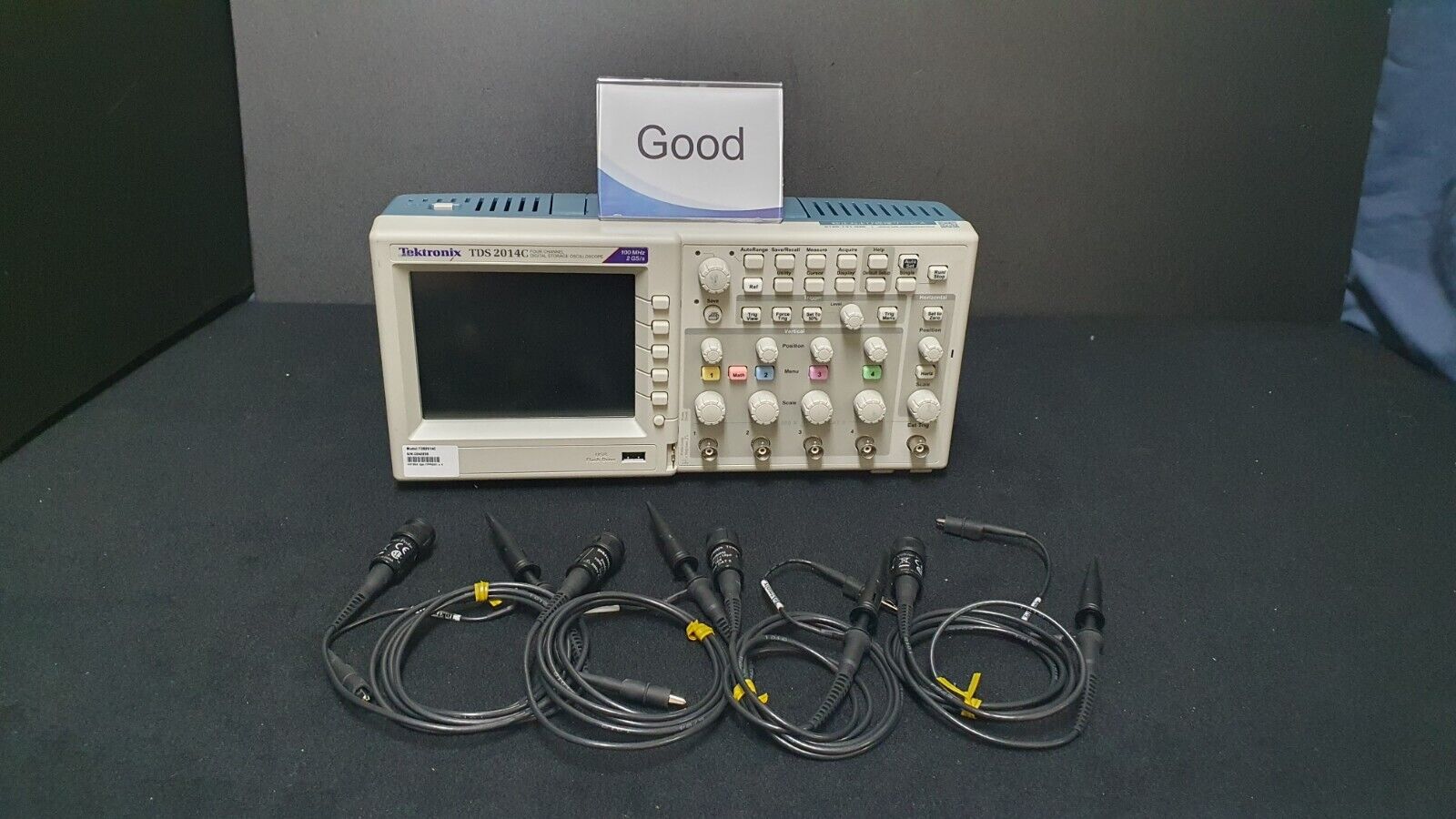

Tektronix TDS2014C là máy hiện sóng số lưu trữ (Digital Storage Oscilloscope) 4 kênh, băng thông 100 MHz, tốc độ lấy mẫu 2 GS/s. Máy được thiết kế nhỏ gọn, dễ sử dụng, lý tưởng cho các ứng dụng phân tích tín hiệu điện tử từ cơ bản đến nâng cao trong R&D, giáo dục, sản xuất và bảo trì. Máy đi kèm 4 đầu dò TPP0201 chất lượng cao.
Thông số | Giá trị |
---|---|
Băng thông | 100 MHz |
Số kênh | 4 kênh |
Tốc độ lấy mẫu | 2 GS/s (trên mỗi kênh) |
Thời gian ghi tối đa | 2.5k điểm/kênh |
Thời gian lên hình (rise time) | < 3.5 ns |
Tốc độ cập nhật dạng sóng | 5,000 wfms/s |
Thời gian quét (Time base) | 5 ns/div đến 50 s/div |
Điện áp đầu vào tối đa | 300 Vrms CAT II |
Đầu vào | BNC (4 cổng analog) |
Bộ nhớ lưu trữ | 2.5k điểm/kênh |
Kích thước màn hình | 5.7 inch, TFT màu |
Kết nối | USB Host/Device, tùy chọn GPIB |
Kích thước | 326 x 134 x 124 mm |
Khối lượng | ~2.2 kg |
Đầu dò kèm theo | 4 x TPP0201 (20 MHz, 10X Passive Probe) |
4 kênh đo độc lập: thuận tiện cho việc phân tích nhiều tín hiệu đồng thời.
Tốc độ lấy mẫu cao 2 GS/s: giúp quan sát chính xác các tín hiệu nhanh, nhiễu, xung ngắn.
Công nghệ DPO từ Tektronix: cho hình ảnh rõ ràng, trung thực hơn trong tái tạo tín hiệu.
Màn hình màu rõ nét: trực quan và dễ thao tác.
Chức năng đo tự động (Auto Measurement): hơn 34 loại đo (thời gian, biên độ, tần số…).
Chế độ ghi hình dạng sóng (Waveform Capture): tốc độ cao, giúp dễ phát hiện lỗi nhanh.
Kết nối USB tiện lợi: sao lưu dữ liệu và cập nhật phần mềm nhanh chóng.
Giao diện thân thiện: dễ dùng cho cả người mới và chuyên gia.
Giáo dục – đào tạo điện tử: dùng trong phòng thí nghiệm sinh viên.
Nghiên cứu & phát triển (R&D): phân tích tín hiệu trong thiết kế mạch.
Bảo trì & sửa chữa: kiểm tra tín hiệu nhanh trong thiết bị điện tử.
Kiểm tra chất lượng sản phẩm (QC): xác thực tín hiệu trong dây chuyền sản xuất.
Ứng dụng nhúng & vi xử lý: phân tích tín hiệu giao tiếp số, bus, xung điều khiển...
