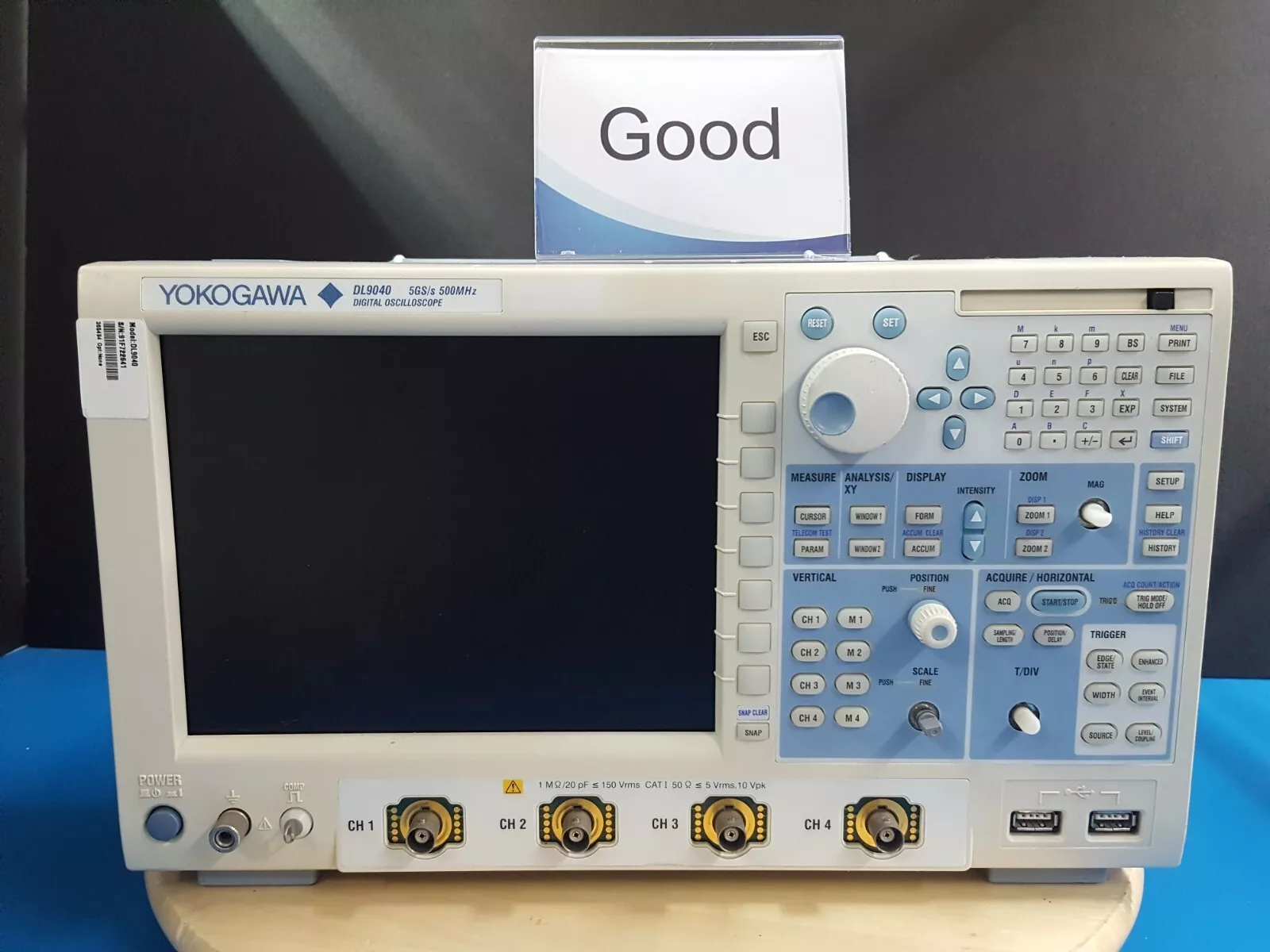

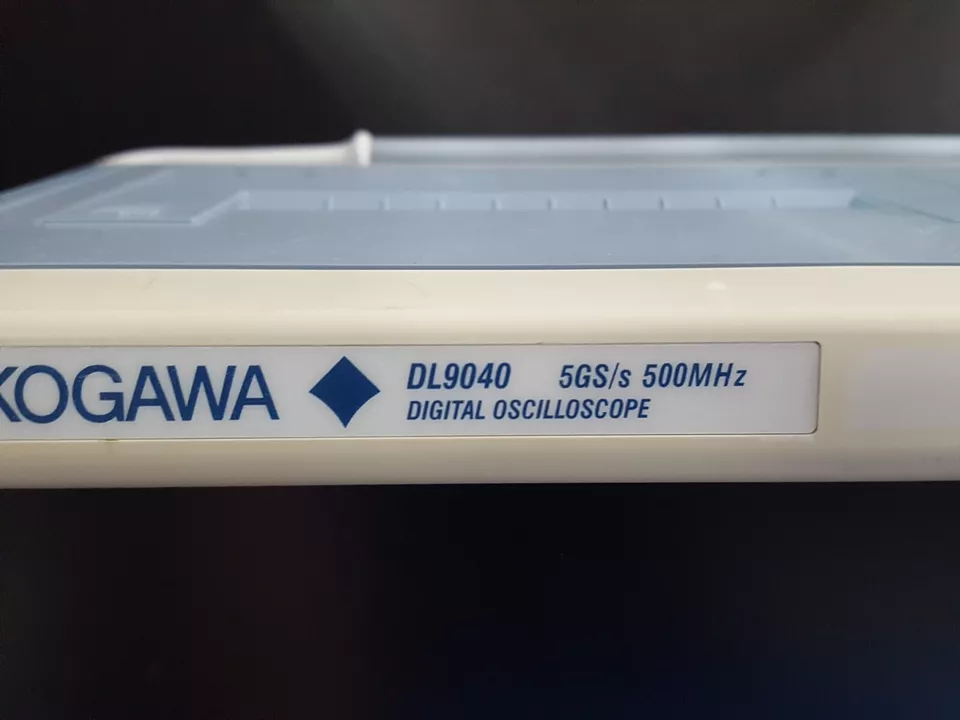

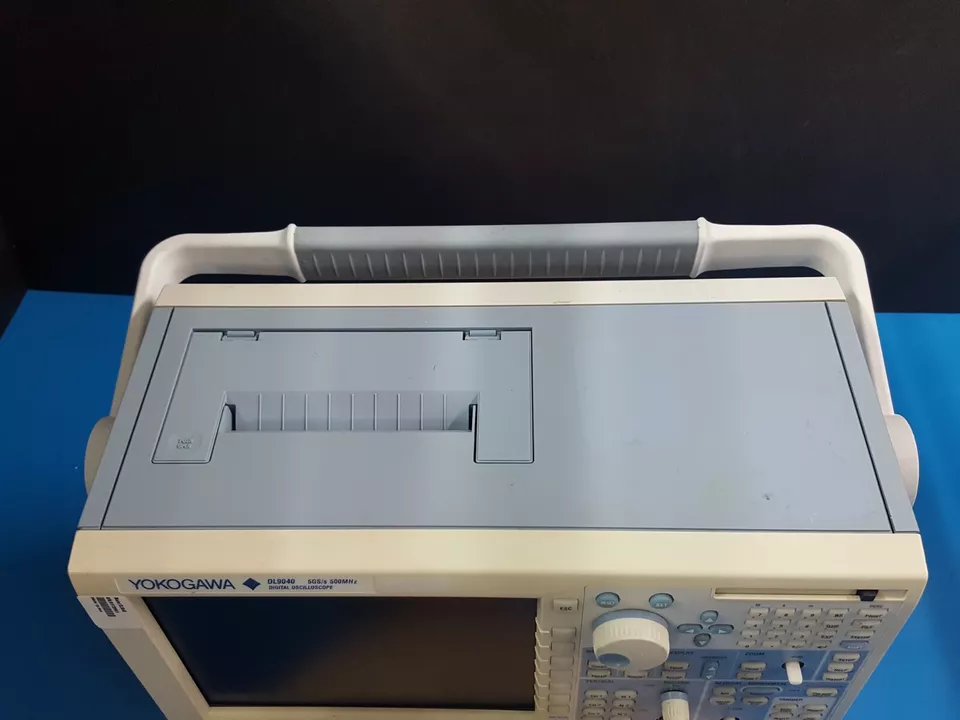

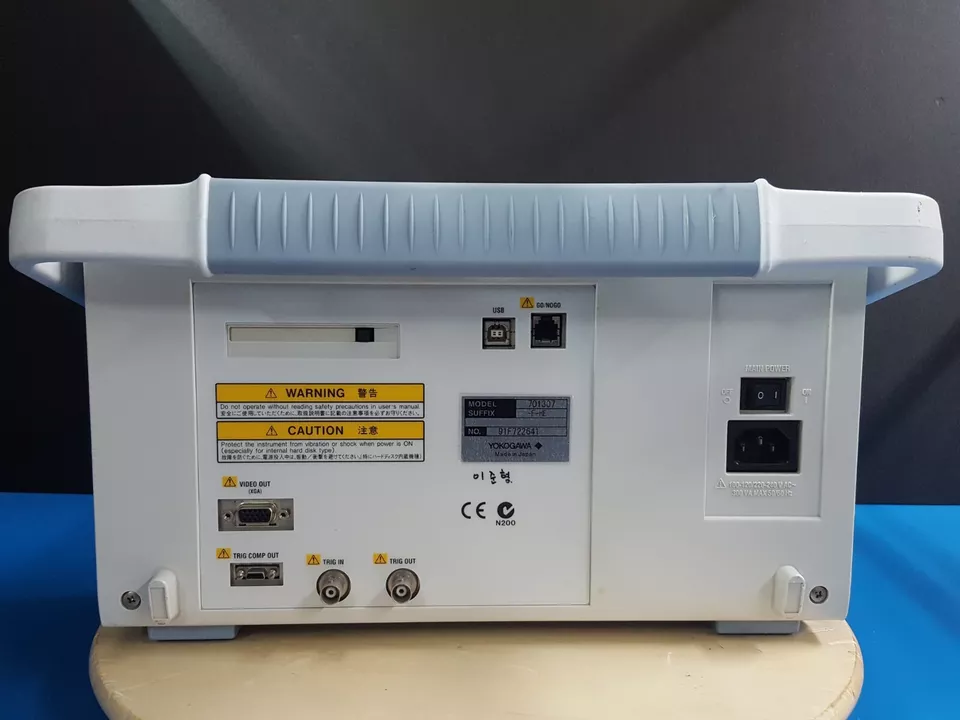

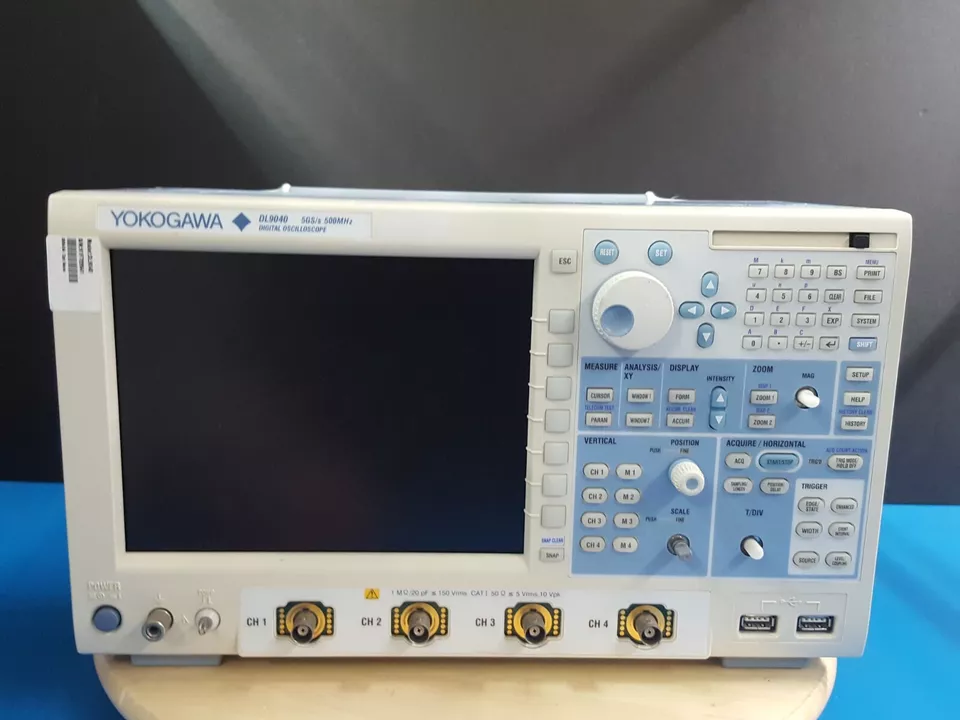

YOKOGAWA DL9040 (USED)

Yokogawa DL9040 là máy hiện sóng số hiệu suất cao với băng thông 500 MHz, tốc độ lấy mẫu lên tới 5 GS/s, và 4 kênh đầu vào, thích hợp cho các ứng dụng phân tích tín hiệu nhanh, chính xác trong các môi trường nghiên cứu, phát triển và kiểm tra sản phẩm điện tử. Phiên bản 701307-F-HE là cấu hình nâng cao với bộ nhớ sâu và hiệu suất vượt trội.

🔧 Thông số kỹ thuật nổi bật

• Băng thông: 500 MHz

• Số kênh đầu vào: 4 kênh analog

• Tốc độ lấy mẫu: lên tới 5 GS/s (single-shot), 10 GS/s (interleaved)

• Bộ nhớ lưu trữ: 25 Mpoints (tùy chọn mở rộng)

• Độ phân giải: 8 bit

• Tốc độ cập nhật dạng sóng nhanh

• Thời gian quét: từ 1 ns/div đến 10 s/div

• Màn hình: LCD TFT màu rộng, hiển thị dạng sóng và phân tích đồ họa rõ nét

⚙️ Tính năng nổi bật

• Trigger đa dạng: Edge, Pulse, Logic, Video, Setup & Hold, Rise/Fall...

• Chức năng phân tích FFT, phân tích phổ tần, phân tích bus số

• Bộ nhớ sâu hỗ trợ ghi lại và phân tích các tín hiệu hiếm gặp hoặc glitch

• Hỗ trợ lưu trữ dạng sóng qua USB, LAN, GPIB hoặc bộ nhớ nội

• Giao diện người dùng trực quan, hỗ trợ đa ngôn ngữ

• Chức năng zoom và tìm kiếm dữ liệu theo điều kiện xác định

🛠️ Ứng dụng

• Kiểm tra mạch số và analog tốc độ cao

• Phân tích tín hiệu vi xử lý, bus giao tiếp (SPI, I2C, UART…)

• Ứng dụng trong các lĩnh vực: viễn thông, tự động hóa, ô tô, quốc phòng, nghiên cứu R&D

• Đo kiểm sản phẩm đầu cuối, bảo trì thiết bị, kiểm tra EMC/ESD
