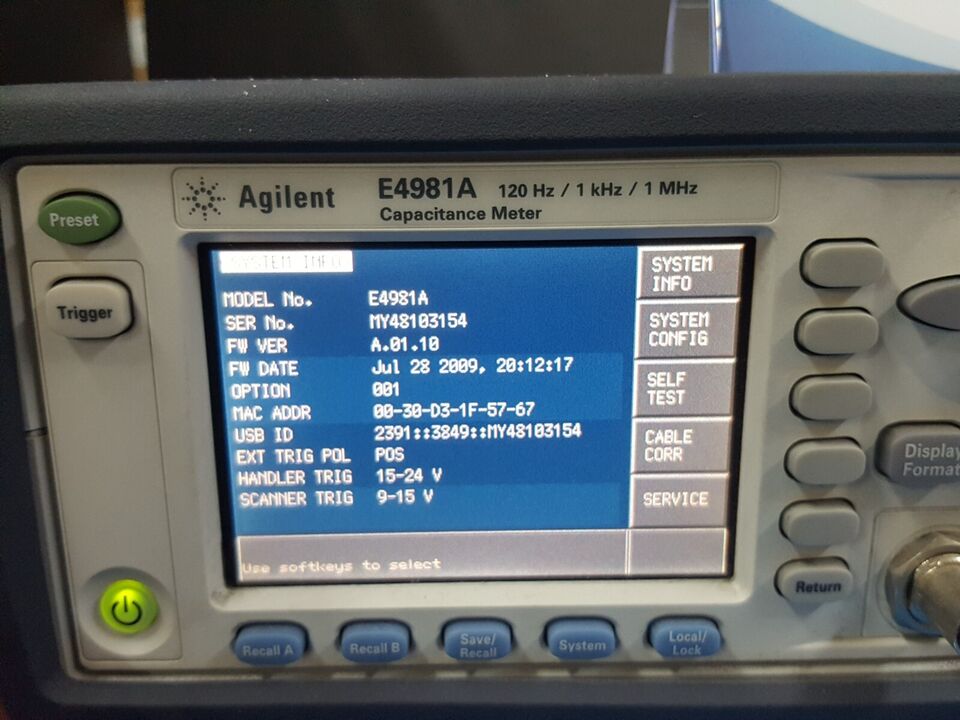

AGILENT E4981A (USED)

Agilent E4981A là máy đo điện dung chuyên dùng để kiểm tra tụ điện, đặc biệt tụ gốm trong sản xuất linh kiện điện tử. Thiết bị được thiết kế để đo cả giá trị điện dung nhỏ và lớn với độ chính xác cao, tốc độ đo nhanh, hỗ trợ nhiều tần số đo và giao tiếp hiện đại, phục vụ tốt trong dây chuyền sản xuất và kiểm định.

🔧 Thông số kỹ thuật nổi bật

• Độ chính xác cơ bản đo điện dung ±0,07 %; hệ số tổn hao (D) ±0,0005.

• Tốc độ đo mẫu: khoảng 2,3 ms tại tần số 1 MHz; khoảng 3,0 ms tại 1 kHz; khoảng 11,0 ms tại 120 Hz.

• Dải tần số đo: 120 Hz, 1 kHz và 1 MHz.

• Dải đo điện dung: khoảng từ rất nhỏ tới ~2,0 mF tuỳ tần số; ví dụ khoảng từ ~0 pF đến ~1,5 nF ở 1 MHz, và tới ~2,0 mF ở 120 Hz.

• Sử dụng phương pháp đo 4‑terminal pair (4TP) để giảm sai số do điện trở dây dẫn, tiếp điểm.

• Giao tiếp – kết nối máy tính và hệ thống kiểm tra: có các chuẩn như LAN, USB, GPIB.

• Hỗ trợ hiệu chỉnh cho đa kênh (multi‑channel correction) lên đến ~256 kênh.

• Khả năng phân loại (bin sorting) tới 9 mức phân loại (9 bin).

• Tín hiệu nguồn đo có thể điều chỉnh mức (thường khoảng 0,1 V tới 1 V).

⚙️ Tính năng nổi bật

• Tốc độ đo nhanh giúp tăng năng suất trong sản xuất — đặc biệt khi cần đo nhiều linh kiện liên tục.

• Độ lặp lại và độ chính xác cao — cả khi đo các điện dung nhỏ — giúp giảm sai số và nâng cao chất lượng linh kiện.

• Tích hợp nhiều tần số đo trong một thiết bị, giúp linh hoạt sử dụng trong các ứng dụng khác nhau mà không cần đổi thiết bị.

• Hỗ trợ phân loại linh kiện theo mức dung sai (bin sorting), giúp tự động hóa, giảm công sức và tăng độ chính xác trong sản xuất.

• Chức năng kiểm tra tiếp xúc (contact failure detection) giúp phát hiện lỗi trong mạch đo sớm.

• Hỗ trợ điều khiển từ xa hoặc tích hợp vào hệ thống kiểm tra tự động thông qua các giao diện chuẩn (GPIB, LAN, USB).

• Khả năng đo điện dung lớn (cao giá trị) với tín hiệu nguồn đo phù hợp, và có bù sai khi dùng tụ lớn.

🛠️ Ứng dụng

• Kiểm tra và phân loại tụ điện gốm trong dây chuyền sản xuất linh kiện điện tử.

• Kiểm tra chất lượng linh kiện điện tử trong phòng thử nghiệm và trong sản xuất hàng loạt.

• Tự động hóa hệ thống đo phân loại linh kiện (bin sorting) trong nhà máy sản xuất tụ.

• Nghiên cứu & phát triển vật liệu tụ điện mới, linh kiện có hệ số tổn hao thấp, hoặc các tụ có giá trị rất nhỏ.

• Ứng dụng trong kiểm định chất lượng, đảm bảo tính lặp lại và ổn định của tụ điện trong sản phẩm cuối.
