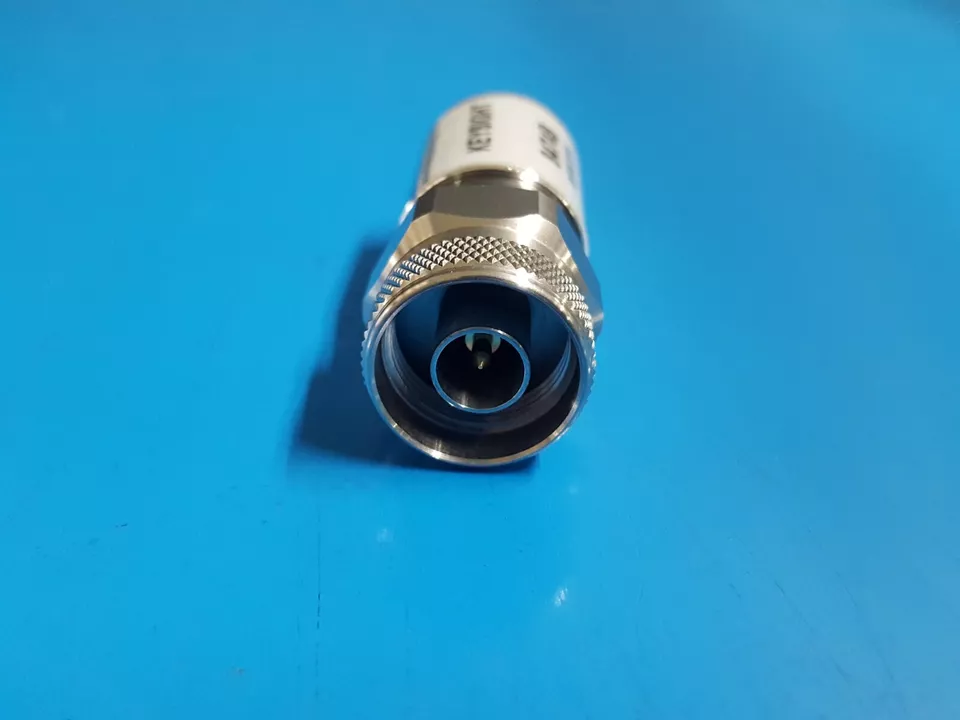

KEYSIGHT 8474B (USED)

Keysight 8474B là một bộ phát hiện công suất tần số vô tuyến (RF) và vi ba hiệu suất cao, sử dụng công nghệ diode PDB (Planar-Doped Barrier). Thiết bị này cho phép đo công suất chính xác trong dải tần từ 10 MHz đến 18 GHz, rất phù hợp cho các ứng dụng đòi hỏi độ chính xác và độ tuyến tính cao.

🔧 Thông số kỹ thuật nổi bật

• Dải tần hoạt động: 0.01 GHz đến 18 GHz

• Độ tuyến tính tần số (Frequency flatness): ±0.35 dB trên toàn dải

• Hệ số sóng đứng (SWR) tối đa: 1.3

• Độ nhạy mức thấp: >0.4 mV/µW

• Công suất đầu vào tối đa khi hoạt động liên tục: 200 mW

• Công suất đầu vào tối đa ngắn hạn (<1 phút): 1 W

• Cực tính đầu ra: Âm (negative output)

• Đầu nối vào: Type-N (đực)

• Đầu nối ra: BNC (cái)

⚙️ Tính năng nổi bật

• Đáp tuyến tần số phẳng: Giúp đảm bảo độ chính xác cao khi đo công suất trên toàn dải tần.

• Ổn định theo nhiệt độ: Duy trì hiệu suất đáng tin cậy trong nhiều điều kiện môi trường khác nhau.

• Chống tĩnh điện (ESD): Được thiết kế để chịu được phóng tĩnh điện, nâng cao độ bền.

• Kết nối phổ biến: Hỗ trợ đầu vào Type-N và đầu ra BNC dễ dàng tích hợp với hệ thống đo.

• Tùy chọn mở rộng:

  • Tùy chọn 102: Mạch tải square-law được tối ưu để tăng độ chính xác.

  • Tùy chọn 103: Đầu ra cực dương (positive output) cho các ứng dụng yêu cầu đặc biệt.

🛠️ Ứng dụng

• Đo công suất RF và vi ba: Dùng để đo công suất chính xác trong các hệ thống RF/vi sóng.

• Phân tích chất lượng tín hiệu (Signal Integrity): Hữu ích trong việc đánh giá tín hiệu truyền thông tốc độ cao.

• Phòng thí nghiệm nghiên cứu: Phù hợp cho môi trường nghiên cứu cần độ chính xác cao.

• Kiểm tra sản xuất: Ứng dụng trong dây chuyền kiểm tra và đảm bảo chất lượng linh kiện RF.
