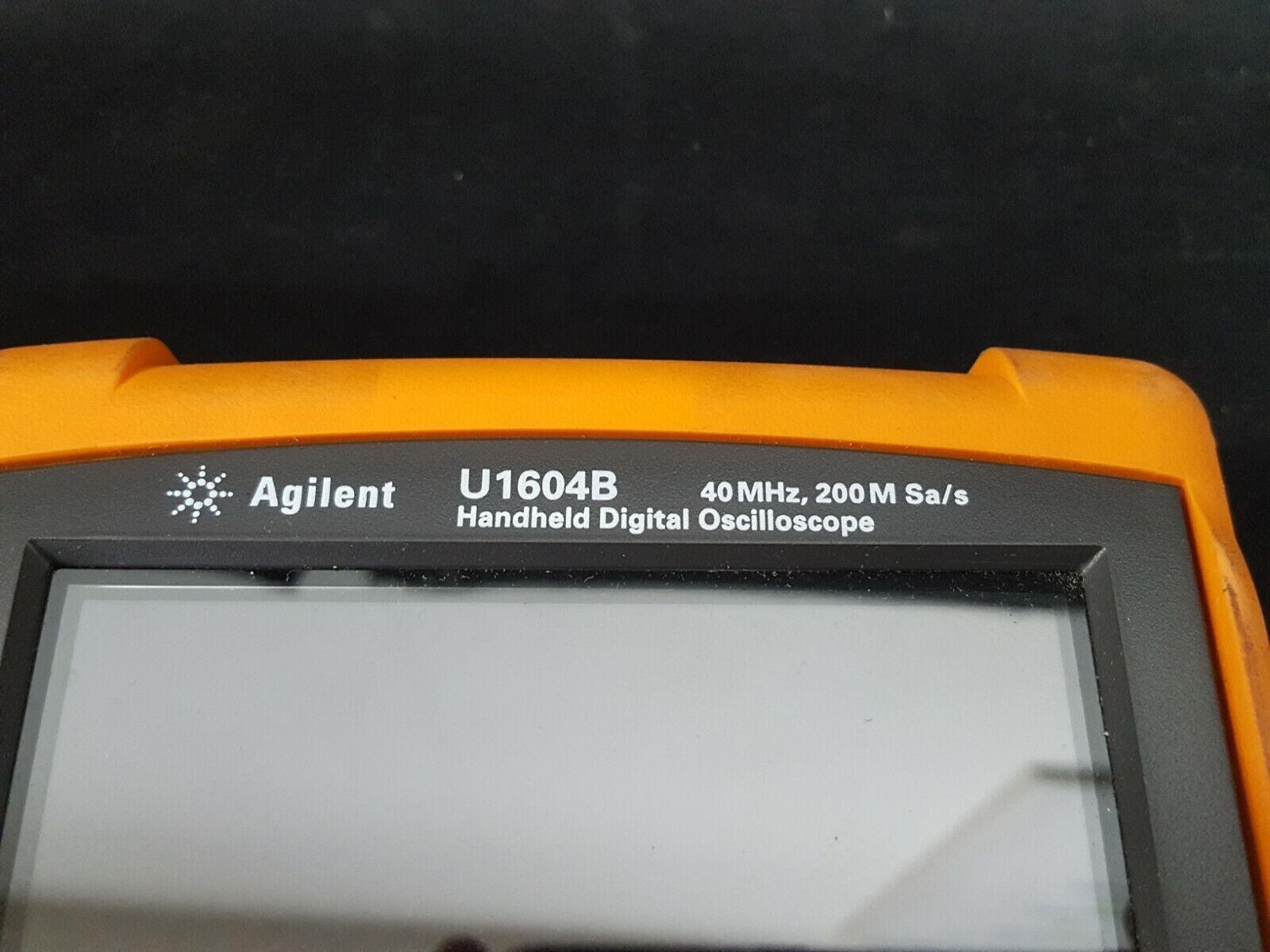

Agilent U1604B (USED)

Máy hiện sóng cầm tay Agilent U1604B (hiện nay là Keysight U1604B) là thiết bị đo lường đa năng, lý tưởng cho các kỹ sư và kỹ thuật viên trong công tác bảo trì, lắp đặt và kiểm tra mạch điện tử di động. Với thiết kế chắc chắn và tính năng toàn diện, nó kết hợp ba công cụ trong một: máy hiện sóng hai kênh, đồng hồ vạn năng kỹ thuật số RMS thực và bộ ghi dữ liệu thời gian thực.

🔧 Thông số kỹ thuật nổi bật

• Băng thông (Bandwidth): 40 MHz

• Số kênh: 2 kênh analog

• Tốc độ mẫu (Sampling Rate): 200 MSa/s (thực tế)

• Độ sâu bộ nhớ (Memory Depth): 125.000 điểm

• Độ phân giải dọc (Vertical Resolution): 8 bit

• Màn hình: Màu LCD 4.5 inch, độ phân giải 320×240

• Chức năng toán học sóng hình: Cộng, trừ, FFT với các cửa sổ Hamming, Hanning, Blackman-Harris và Flattop

• Đồng hồ vạn năng kỹ thuật số (DMM): 6.000 đếm, đo điện áp, điện trở và các phép đo phụ trợ

• Kết nối: USB 2.0 tốc độ đầy đủ, hỗ trợ điều khiển từ xa và truyền dữ liệu qua phần mềm PC Link

• Nguồn cấp: Pin sạc Ni-MH, thời gian sử dụng khoảng 4 giờ

• Kích thước: 138 × 66 × 241 mm

• Trọng lượng: Khoảng 1.2 kg

⚙️ Tính năng nổi bật

• Ba trong một: Kết hợp máy hiện sóng, đồng hồ vạn năng kỹ thuật số và bộ ghi dữ liệu thời gian thực, tiết kiệm không gian và chi phí.

• Màn hình màu lớn: Hiển thị rõ ràng sóng hình và thông số đo lường, dễ dàng thao tác trong môi trường di động.

• Chức năng toán học sóng hình: Hỗ trợ phân tích tín hiệu nâng cao với các phép toán cộng, trừ và phân tích phổ FFT.

• DMM tích hợp: Đo điện áp, điện trở và các phép đo phụ trợ mà không cần thiết bị riêng biệt.

• Kết nối USB: Dễ dàng truyền tải dữ liệu và điều khiển từ xa qua phần mềm PC Link.

• Thiết kế chắc chắn: Vỏ bọc cao su bảo vệ, phù hợp với môi trường làm việc khắc nghiệt.

🛠️ Ứng dụng

• Bảo trì và lắp đặt: Kiểm tra và bảo trì mạch điện tử trong các thiết bị di động, ô tô, máy móc công nghiệp.

• Kiểm tra mạch điện tử: Phân tích và kiểm tra tín hiệu trong các mạch analog và số.

• Giáo dục và đào tạo: Sử dụng trong giảng dạy và nghiên cứu về điện tử và viễn thông.

• Kiểm tra và phát triển sản phẩm: Hỗ trợ trong quá trình phát triển và kiểm tra sản phẩm mới.
