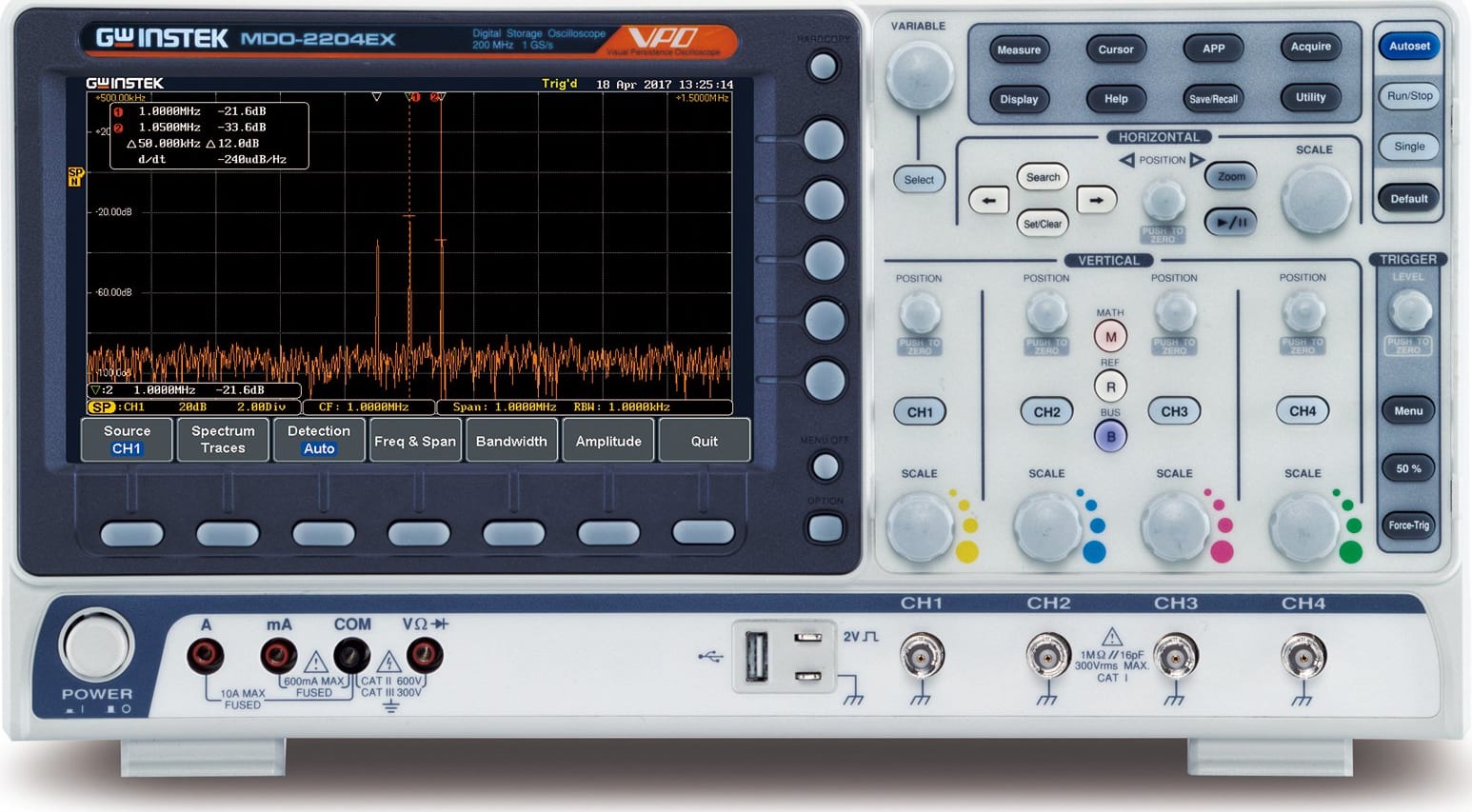

Máy hiện sóng Gwinstek MDO-2204EX (200Mhz, 4 kênh, phân tích phổ, Phát xung, Đồng hồ vạn năng, 1GSa/s)

• Dải tần: 200Mhz
• Số kênh: 4
• Tốc độ lấy mẫu: 1 Gsa/s
• Record Length: 10M/ch
• Rise: 1.75ns
• Độ phân giải: 8 bits, 1mV ~ 10V/div
• Đầu vào: AC, DC, GND
• Trở kháng vào: 1MΩ // 16pF
• Độ chính xác: 3%
• Điện áp max: 300Vrms, CAT I
• Chế độ Trigger, X-Y
• Chế độ đo: 38 sets: Pk-Pk, Max, Min, Amplitude, High, Low, Mean,
• Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot,
• RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width,
• -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, %Flicker ,
• Flicker Idx,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
• Màn hình: 8" TFT LCD WVGA color
• Độ phân giải: 800 x 480
• Giao tiếp: USB, LAN, Go-NoGo BNC, Lock
• - Tính năng phân tích phổ:
• Dải tần: DC~500MHz
• Span: 1kHz~500Mhz
• Độ phân giải: 1Hz~500kHz
• Reference level
• -50 dBm to +40dBm in steps of 5dBm
• - Tính năng phát xung:
• Số kênh: 2
• Dải tần: 25Mhz
• Tốc độ lấy mẫu: 200Msa/s
• Dạng sóng: Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian,
• Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
• Dải đầu ra: 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
• Độ phân giải: 1mV
• Độ chính xác: 2%
• - Tính năng đồng hồ vạn năng:
• 5,000 counts
• CAT II 600Vrms, CAT III 300Vrms
• DCV: 50mV, 500mV, 5V, 50V, 500V, 1000V
• Độ chính xác DCV: ±(0.1% reading + 5 digits)
• Trở kháng đầu vào: 10MΩ
• DCA: 50mA, 500mA, 10A
• Độ chính xác: ±(0.5% reading + 0.05mA)
• ACV: 50mV, 500mV, 5V, 50V, 700V
• Độ chính xác ACV: ±(1.5% reading + 15 digits
• Điện trở: 500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ
• Độ chính xác: (0.3% reading + 3 digits)
• - Phát nguồn:
• Kênh 1 và 2
• Đầu ra: 1.0V~5.0V / 1A
• Độ phân giải: 0.1V
• Độ chính xác: 3%
• Kích thước: 384(W) X 208(H) X 127.3(D)mm
• Khối lượng: 3 Kg
• Phụ kiện: HDSD, Que đo, CD, Dây nguồn.

Máy Oscilloscope là thiết bị đặc biệt, nó có tác dụng giúp kiểm tra và tìm lỗi trong nhiều loại mạch điện tử nhằm đảm bảo độ chính xác cao. Tuy nhiên, nếu bạn chưa biết cách sử dụng oscilloscope đúng kỹ thuật? Nubicom Việt Nam sẽ hướng dẫn sử dụng máy hiện sóng ngay dưới đây.

Tìm hiểu chung về máy hiện sóng Oscilloscope

Trước khi tìm hiểu cách sử dụng máy hiện sóng oscilloscope chính xác, bạn có thể tìm hiểu thêm về những đặc điểm chung của máy hiện sóng. Khi đó, bạn có thể hiểu thêm tính năng, cấu tạo của máy để dễ dàng nắm bắt được cách sử dụng máy hiện sóng

Máy hiện sóng hay còn có tên gọi khác là Oscilloscope, đây là thiết bị được ứng dụng dùng để đo lường điện áp, đo các xung giao động theo thời gian và biểu thị biến động dòng điện thông qua màn hình đồ thị. Trong đó, trụ Y sẽ thể hiện mức điện áp, trục X là thời gian và trục Z thể hiện cường độ sáng.
Máy hiện sóng “oscilloscope” là một thiết bị không thể thiếu trong các lĩnh vực nghiên cứu  công nghệ cao, hoặc nghiên cứu đo lường sửa chữa và lắp ráp các thiết bị điện tử viễn thông. Nếu bạn chưa biết nhiều thông tin về loại máy hiện sóng này, thì qua bài viết sau đây sẽ giúp bạn hiểu rõ hơn.

Tham khảo:  Máy phân tích quang phổ

Máy hiện sóng là gì?

Máy hiện sóng oscilloscope là một thiết bị vẽ đồ thị của một tín hiệu điện, hiển thị đồ thị theo dòng thời gian.

Khi nhìn trên mặt máy sẽ thấy trục dọc Y hiển thị điện áp, trục ngang X sẽ biểu diễn thời gian, trục Z hiển thị cường độ hay độ sáng. Đây là dạng  đồ thị đơn giản, chỉ ra cho người dùng thấy nhiều điều về một tín hiệu.

Công năng của máy hiện sóng “oscilloscope”

Máy hiện sóng có thể nhận dạng được nhiều tín hiệu:  hình sin, xung vuông, tín hiệu hình và tín hiệu tiếng.

Máy hiện sóng xác định rõ các giá trị thời gian và mức điện áp, đường đi của một tín hiệu.

Máy có thể tính toán được tần số chính xác của một tín hiệu dao động. Dễ dàng nhận thấy các phần động được biểu diễn tín hiệu của mạch điện.

Nếu bị méo dạng tín hiệu, máy hiện sóng sẽ chỉ ra thành phần lỗi méo.

Máy hiện sóng oscilloscope còn tìm ra và phân biệt được đâu là dòng điện một chiều hoặc dòng xoay chiều.

Đồng thời, máy hiện sóng sẽ chỉ ra tín hiệu thế nào là nhiễu và nhiễu thay đổi theo dòng thời gian như thế nào?

Đặc biệt, máy hiện sóng oscilloscope vô cùng tiện dụng, nhỏ và giống như một chiếc tivi, có mạng lưới vẽ trên màn hình, nhưng lại có nhiều nút điều khiển hơn, để người dùng có thể di chuyển.

Hướng dẫn thiết lập máy hiện sóng oscilloscope

Trước khi sử dụng máy hiện sóng oscilloscope, bạn sẽ cần phải tiến hành thiết lập ban đầu cho thiết bị. Nếu bạn chưa có tài liệu hướng dẫn sử dụng máy hiện sóng oscilloscope, bạn hãy tham khảo những bước thiết lập máy được hướng dấn dưới đây.

Công tắc Power cần phải luôn đặt ở tình trạng OFF
Nút Inten có chức năng điều chỉnh độ sáng của điểm hay tia cần phải được đặt ở giữa.
Nút Focus có chức năng điều chỉnh độ nét của hình sẽ cần phải đặt chuyển về giữa.
Với nút Vert mode, Source cần chọn kênh CH1.
Nút Alt/chop, Chi2 inv, Trig.alt: nhấn lại để thả ra nhằm hiển thị luân phiên.
Volts/div để ở mức 05V/div;
Nút Variable có chức năng giúp điều chỉnh độ nhạy, nhấn nút đến vị trí Cal.
Nút Swp.var cũng sẽ cài đặt tương tự như nút Variable.
Nút AC-GND-DC có công dụng điều chỉnh về trạng thái GND với chức năng khuếch đại đọc tín hiệu đầu vào.
Slope điều chỉnh về hướng dương (+).
Trigger mode để ở chế độ auto.
Time/div đặt ở thời gian quét là 0.5ms/div.
Nút Position có chức năng chỉnh vị trí của tia theo hướng ngang sẽ cần cài đặt ở giữa.
Nút X10 có chức năng phóng đại gấp 10 lần, khi không dùng sẽ cần chọn chế độ nhả ra.
Sau khi hoàn thành các bước thiết lập cho máy như trên, bạn có thể chuyển sang phần sử dụng máy hiện sóng..

Cách sử dụng máy hiện sóng Oscilloscope cơ bản

Sau khi hiệu chỉnh nguồn điện đầu vào, nối dây điện với máy, bạn có thể sử dụng máy hiện sóng oscilloscope để đo CH1 và CH2.

Dưới đây là các bước hướng dẫn sử dụng oscilloscope vô cùng đơn giản, dễ thực hiện.

Bước 1: Trên thân máy, tìm nút bật và ấn sao cho đèn Led sáng lên. Để khoảng 1 phút để bật nguồn, nếu màn hình không thấy xuất hiện tia bạn nên kiểm tra lại phần thiết lập ban đầu. Nếu tia xuất hiện có nghĩa là quy trình thực hiện đã chính xác.
Bước 2: Di chuyển nút Focus và Inten để điều chỉnh độ sáng và độ nét trên màn hình.
Bước 3: Để chỉnh tia ngang trung tâm, hãy tiến hành điều chỉnh nút Trace Rotation và Position
Bước 4:Nối que đo vào đầu CH1 và 2 Vp-p Cal.
Bước 5:Chỉnh công tắc AC-GND-DC từ vị trí GND sang AC, khi đó trên màn hình sẽ bắt đầu hiển thị sóng.
Bước 6: Điều chỉnh Focus để hình ảnh trông rõ hơn. Để sóng được rõ hơn, sử dụng nút Volts/Dĩ và Time/Div.
Bước 7: Đọc điện áp cần đo và trị số thời gian bằng cách chọn nút Position.

Chức năng của máy hiện sóng Oscilloscope

Máy hiện sóng oscilloscope không bị giới hạn riêng trong thế giới thiết bị điện tử. Nếu có một một chuyển đổi thích hợp, máy hiện sóng oscilloscope có thể đo đạc được tất cả các kiểu hiện tượng.

Bộ chuyển đổi là một thiết bị đo tạo ra tín hiệu điện, phản ứng lại các kích thích vật lý như: áp suất, âm thanh, ánh sáng hoặc nhiệt độ. Trong đó microphone là một bộ chuyển đổi.

Máy hiện sóng được ứng dụng thực tiễn, kỹ sư ô tô dùng máy này để đo sự rung của động cơ. Trong y học, thiết bị này còn dùng để đo sóng não.
