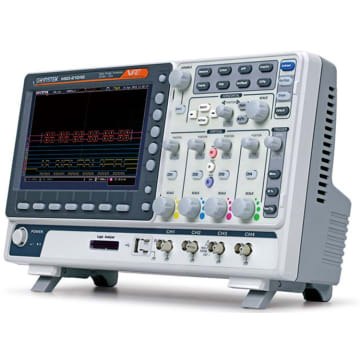

GW INSTEK MSO-2204EA (NEW)

Máy hiện sóng hỗn hợp GW INSTEK MSO-2204EA là thiết bị đo lường kỹ thuật số đa năng thuộc dòng MSO-2000EA, được thiết kế để đáp ứng nhu cầu đo lường trong giáo dục, nghiên cứu, bảo trì và phát triển sản phẩm.

🔧 Thông số kỹ thuật

• Băng thông (Bandwidth): 200 MHz

• Số kênh:

  • 4 kênh tương tự (analog)

  • 16 kênh logic (digital)

• Tốc độ mẫu thực (Real-time sample rate): 1 GSa/s cho mỗi kênh

• Độ sâu bộ nhớ: 10 Mpts mỗi kênh

• Tốc độ cập nhật sóng hình: lên đến 120.000 wfms/s

• Màn hình: 8 inch TFT LCD WVGA (800×480 px)

• Bộ tạo sóng hài (AWG): 2 kênh, 25 MHz, với độ phân giải 14 bit và mẫu 200 MSa/s

• Cổng kết nối: USB 2.0, LAN

• Trọng lượng: khoảng 3 kg

• Kích thước: 384 x 208 x 127.3 mm

⚙️ Tính năng nổi bật

• Công nghệ VPO (Visual Persistence Oscilloscope): Hiển thị sóng hình với độ sáng tương tự như máy hiện sóng analog, giúp quan sát tín hiệu biến đổi nhanh.

• Phân tích tần số FFT: Độ phân giải lên đến 1 Mpts, hỗ trợ phân tích phổ tín hiệu chi tiết.

• Bộ lọc tín hiệu: Hỗ trợ lọc thông cao, thông thấp và thông dải, giúp loại bỏ nhiễu không mong muốn.

• Phân tích và giải mã Bus: Hỗ trợ I²C, SPI, UART, CAN, LIN với chức năng trigger và giải mã tín hiệu.

• Bộ nhớ phân đoạn: Lên đến 29.000 đoạn, cho phép theo dõi tín hiệu trong thời gian dài.

• Chức năng ghi dữ liệu dài hạn: Theo dõi thay đổi tín hiệu liên tục lên đến 100 giờ.

• Phần mềm phân tích phản hồi tần số (FRA): Hỗ trợ vẽ đồ thị Bode (từ firmware V1.34 trở lên).

• Phần mềm và driver: Hỗ trợ USB driver và phần mềm PC (OpenWave).

🛠️ Ứng dụng

• Giáo dục và đào tạo: Giúp sinh viên và giảng viên nghiên cứu tín hiệu điện tử và viễn thông.

• Nghiên cứu và phát triển: Hỗ trợ phân tích mạch điện tử, vi xử lý và hệ thống nhúng.

• Bảo trì và sửa chữa: Kiểm tra và chẩn đoán sự cố trong các thiết bị điện tử công nghiệp.

• Phát triển sản phẩm: Thiết kế và kiểm tra các sản phẩm điện tử mới, bao gồm thiết bị IoT và viễn thông.
