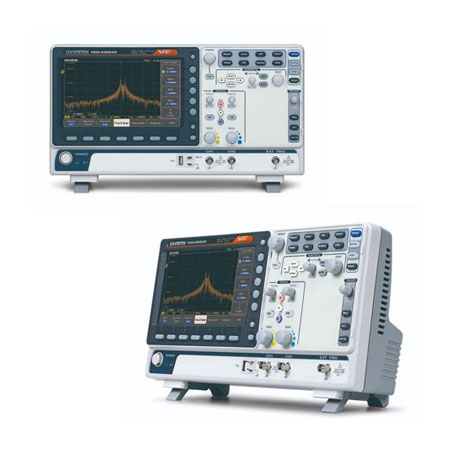

GW INSTEK MDO-2102A (NEW)

Máy hiện sóng hỗn hợp GW Instek MDO-2102A là thiết bị đo lường kỹ thuật số đa năng thuộc dòng MDO-2000A, được thiết kế để đáp ứng nhu cầu đo lường trong giáo dục, nghiên cứu, bảo trì và phát triển sản phẩm.

🔧 Thông số kỹ thuật

• Băng thông (Bandwidth): 100 MHz

• Số kênh:

  • 2 kênh tương tự (analog)

  • 1 kênh ngoài (EXT)

• Tốc độ mẫu thực (Real-time sample rate): 2 GSa/s cho mỗi kênh

• Độ sâu bộ nhớ: 20 Mpts mỗi kênh

• Tốc độ cập nhật sóng hình: lên đến 120.000 wfms/s

• Màn hình: 8 inch TFT LCD WVGA (800×480 px)

• Độ phân giải dọc: 1 mV/div đến 10 V/div

• Độ phân giải A/D: 8 bit

• Độ nhạy đầu vào: 1 mV/div đến 10 V/div

• Cổng giao tiếp: USB, LAN, Go/NoGo output

• Trọng lượng: khoảng 3.0 kg

• Kích thước: 384 x 208 x 127.3 mm

• Nguồn cấp: AC 100V ~ 240V

⚙️ Tính năng nổi bật

• Chức năng phân tích phổ (Spectrum Analyzer): Cho phép phân tích tín hiệu trong miền tần số.

• Chức năng tạo sóng hài (Arbitrary Waveform Generator - AWG): MDO-2000AG đi kèm với AWG 25 MHz, hỗ trợ tạo sóng tùy ý cho các ứng dụng thử nghiệm.

• Phân tích và giải mã Bus: Hỗ trợ I²C, SPI, UART, CAN, LIN với chức năng trigger và giải mã tín hiệu.

• Bộ lọc tín hiệu: Hỗ trợ lọc thông cao, thông thấp và thông dải, giúp loại bỏ nhiễu không mong muốn.

• Bộ nhớ phân đoạn: Lên đến 29.000 đoạn, cho phép theo dõi tín hiệu trong thời gian dài.

• Chức năng ghi dữ liệu dài hạn: Theo dõi thay đổi tín hiệu liên tục lên đến 1.000 giờ.

• Phần mềm và driver: Hỗ trợ USB driver và phần mềm PC (OpenWave).

🛠️ Ứng dụng

• Giáo dục và đào tạo: Giúp sinh viên và giảng viên nghiên cứu tín hiệu điện tử và viễn thông.

• Nghiên cứu và phát triển: Hỗ trợ phân tích mạch điện tử, vi xử lý và hệ thống nhúng.

• Bảo trì và sửa chữa: Kiểm tra và chẩn đoán sự cố trong các thiết bị điện tử công nghiệp.

• Phát triển sản phẩm: Thiết kế và kiểm tra các sản phẩm điện tử mới, bao gồm thiết bị IoT và viễn thông.
