GW INSTEK GDS-2304A (NEW)

Liên hệ

Mã sản phẩm: GW INSTEK GDS-2304A

Thương hiệu: GW INSTEK

Tình trạng: Còn hàng

GW INSTEK GDS-2304A (NEW)

Bảo hành 12 tháng

Hàng đặt theo yêu cầu.

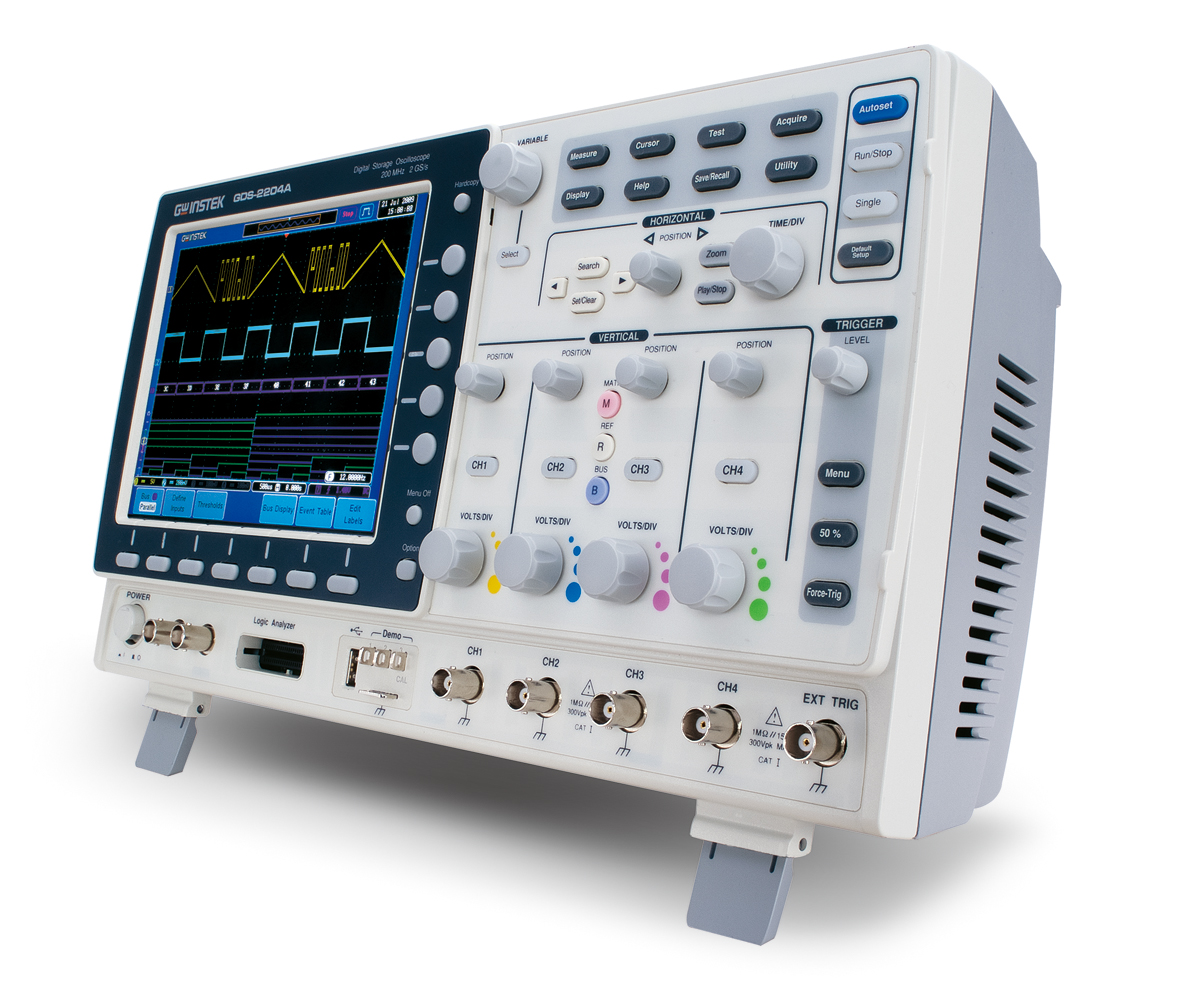

Máy hiện sóng số GW Instek GDS-2304A là thiết bị đo lường chuyên nghiệp thuộc dòng GDS-2000A, được thiết kế để đáp ứng nhu cầu kiểm tra và phân tích tín hiệu trong các ứng dụng công nghiệp, nghiên cứu và giáo dục.


🔧 Thông số kỹ thuật

  • Băng thông: 300 MHz

  • Số kênh: 4 kênh cộng với kênh ngoài (EXT)

  • Tốc độ lấy mẫu thực (Real-Time Sampling Rate): 2 GSa/s

  • Tốc độ lấy mẫu tương đương (Equivalent Time Sampling Rate): 100 GSa/s

  • Độ dài ghi sóng: 2 triệu điểm

  • Độ phân giải dọc (Vertical Resolution): 8 bit

  • Độ nhạy dọc (Vertical Sensitivity): 1 mV/div đến 10 V/div

  • Thời gian tăng (Rise Time): ≤ 1.17 ns

  • Dải thời gian (Time Base Range): 1 ns/div đến 100 s/div

  • Màn hình hiển thị: Màn hình màu TFT 8 inch, độ phân giải SVGA 800×600

  • Cổng giao tiếp: USB 2.0, RS232, Ethernet (tùy chọn), GPIB (tùy chọn)

  • Kích thước: 380 mm (W) × 220 mm (H) × 145 mm (D)

  • Khối lượng: 4.2 kg

  • Nguồn điện: AC 100–240V, 48–63 Hz


⚙️ Tính năng nổi bật

  • Công nghệ VPO (Visual Persistence Oscilloscope): Hiển thị tín hiệu ít xuất hiện giúp phân tích tín hiệu phức tạp dễ dàng hơn.

  • Tốc độ cập nhật sóng nhanh: Lên đến 80.000 sóng/giây, hỗ trợ quan sát tín hiệu thay đổi nhanh.

  • Chức năng tìm kiếm sóng và bộ nhớ phân đoạn: Giúp tối ưu hóa việc phân tích tín hiệu dài.

  • 36 chức năng đo tự động: Hỗ trợ đo lường nhanh chóng và chính xác.

  • Phân tích bus nối tiếp: Hỗ trợ I2C, UART, SPI với chức năng kích hoạt và phân tích.

  • Tùy chọn mở rộng: Có thể nâng cấp thêm chức năng phân tích logic (8 hoặc 16 kênh), máy phát hàm, và phân tích CAN/LIN.

  • Giao tiếp từ xa linh hoạt: Hỗ trợ USB, LAN và GPIB (tùy chọn) cho việc điều khiển từ xa và tích hợp hệ thống.


🛠️ Ứng dụng

  • Nghiên cứu và phát triển: Phát triển và kiểm tra mạch điện tử, đặc biệt trong lĩnh vực viễn thông và xử lý tín hiệu.

  • Giáo dục và đào tạo: Sử dụng trong giảng dạy và thực hành các môn học liên quan đến điện tử và viễn thông.

  • Kiểm tra và bảo trì thiết bị: Kiểm tra và hiệu chuẩn các thiết bị điện tử, đảm bảo hoạt động ổn định và chính xác.

  • Ứng dụng công nghiệp: Sử dụng trong các dây chuyền sản xuất và kiểm tra chất lượng sản phẩm điện tử.
