GW INSTEK GDP-040D (NEW)

Liên hệ

Mã sản phẩm: GW INSTEK GDP-040D

Thương hiệu: GW INSTEK

Tình trạng: Còn hàng

GW INSTEK GDP-040D (NEW)

Bảo hành 12 tháng

Hàng đặt theo yêu cầu.

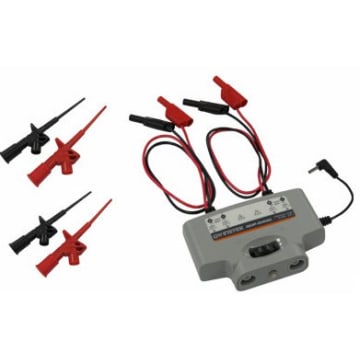

Máy dò chênh lệch hai kênh GW Instek GDP-040D là một phụ kiện chuyên dụng cho dòng máy hiện sóng GDS-200 và GDS-300 của GW Instek, được thiết kế để đo tín hiệu chênh lệch với độ chính xác cao trong các ứng dụng điện tử và viễn thông.


🔧 Thông số kỹ thuật

  • Băng thông: DC đến 40 MHz

  • Số kênh: 2 kênh độc lập

  • Khuếch đại: ×200

  • Độ chính xác: ±2%

  • Dải điện áp đầu vào: 600 V RMS (chế độ chênh lệch)

  • Trở kháng đầu vào:

    • Chế độ chênh lệch: 2 MΩ // 1.2 pF

    • Giữa đầu vào và đất: 1 MΩ // 2.4 pF

  • Trở kháng đầu ra: 50 Ω

  • Thời gian trỗi dậy: < 8.75 ns

  • Độ suy giảm chế độ chung (CMRR):

    • 80 dB tại 60 Hz

    • 60 dB tại 100 Hz

    • 50 dB tại 1 MHz

  • Nguồn cấp: 5 V DC từ máy hiện sóng GDS-200 hoặc GDS-300

  • Kết nối kiểm tra: Đầu nối 4 mm

  • Kích thước: 123 × 81.7 × 28 mm

  • Trọng lượng: Khoảng 0.3 kg


🛠️ Tính năng và ứng dụng

  • Đo tín hiệu chênh lệch: Phù hợp để đo các tín hiệu có chênh lệch điện áp giữa hai điểm, đặc biệt hữu ích trong các mạch viễn thông và điện tử.

  • Tương thích với GDS-200/300: Được thiết kế để sử dụng trực tiếp với các máy hiện sóng GDS-200 và GDS-300 của GW Instek, không cần nguồn cấp ngoài.

  • Độ chính xác cao: Với độ chính xác ±2% và thời gian trỗi dậy nhanh, GDP-040D cung cấp các phép đo chính xác và đáng tin cậy.

  • Dễ sử dụng: Thiết kế nhỏ gọn và nhẹ, dễ dàng kết nối và sử dụng trong các môi trường làm việc khác nhau.
