TEKTRONIX P7340A (USED)

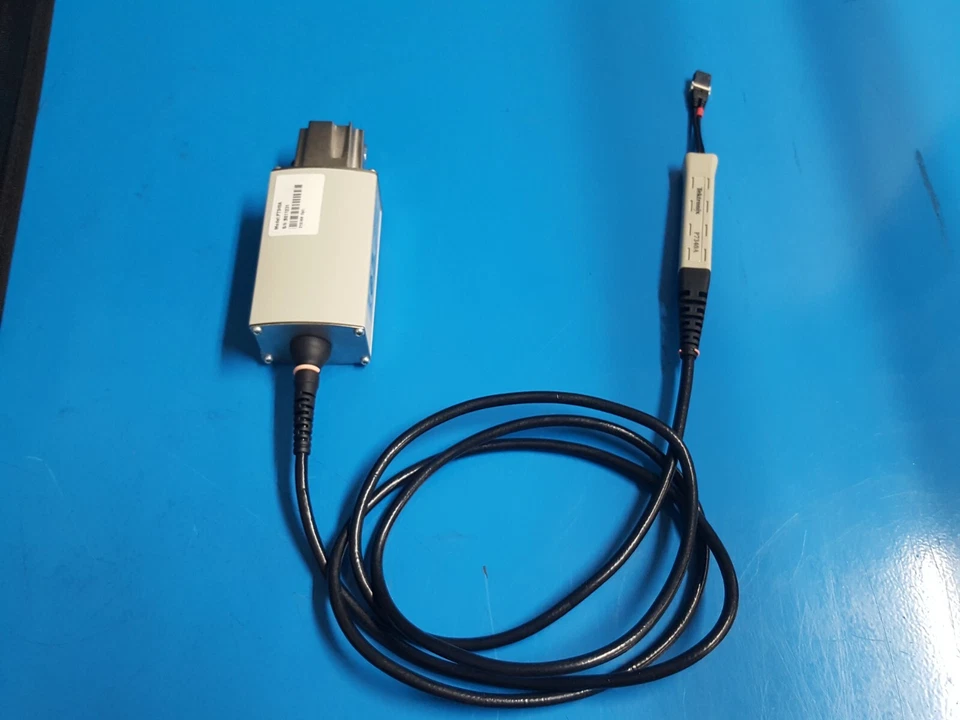

Tektronix P7340A – Đầu dò chủ động Z-Active™ 4 GHz, một thiết bị đo tín hiệu tốc độ cao được thiết kế cho các ứng dụng phân tích mạch điện tử phức tạp:

🔧 Thông số kỹ thuật nổi bật

• Băng thông (Bandwidth):

  4 GHz (chế độ 5X)

• Thời gian tăng (Rise time):

  • <100 ps (10–90%)

  • <70 ps (20–80%)

• Tỷ lệ suy giảm (Attenuation): 5X hoặc 25X (có thể chọn)

• Dải điện áp đầu vào vi sai:

  • ±1.0 V (chế độ 5X)

  • ±2.5 V (chế độ 25X)

• Dải điện áp offset: +4.0 V đến –3.0 V

• Điện trở đầu vào (Input resistance): 100 kΩ

• Điện dung đầu vào (Input capacitance):

  290 Ω (từ 4 GHz đến 8 GHz)

• Độ ồn đầu vào (Input noise):

  • <31 nV/√Hz (chế độ 5X)

  • <75 nV/√Hz (chế độ 25X)

• Tỷ số nhiễu chế độ chung (CMRR):

  • 50 dB tại 1 MHz

  • 35 dB tại 1 GHz

  • 20 dB tại 4 GHz

• Dải điện áp không phá hủy (Non-destructive input range): ±15 V

• Giao diện kết nối: TekConnect®

• Chiều dài cáp: 1.5 m

• Nhiệt độ hoạt động: –35°C đến 85°C

⚙️ Tính năng nổi bật

• Kiến trúc Z-Active™: Cung cấp hiệu suất cao với độ suy giảm thấp và độ ồn thấp, phù hợp cho việc đo tín hiệu tốc độ cao.

• Chế độ đo linh hoạt: Hỗ trợ đo vi sai và đơn cực (single-ended) với khả năng thay đổi tỷ lệ suy giảm (attenuation) linh hoạt.

• Tương thích với các máy hiện sóng Tektronix: Kết nối trực tiếp với các máy hiện sóng Tektronix hỗ trợ giao diện TekConnect®, đảm bảo hiệu suất tối ưu.

• Thiết kế nhỏ gọn: Dễ dàng tiếp cận các điểm đo trong mạch phức tạp hoặc có mật độ linh kiện cao.

🛠️ Ứng dụng

• Phân tích mạch tốc độ cao: Dùng trong thiết kế và kiểm tra các mạch tín hiệu tốc độ cao như PCIe, DDR, HDMI, USB 3.0.

• Kiểm tra tín hiệu vi sai: Phù hợp để đo các tín hiệu nhỏ giữa hai điểm với độ chính xác cao.

• Nghiên cứu & phát triển (R&D): Công cụ không thể thiếu trong các phòng lab thiết kế phần cứng cao tần.

• Ứng dụng trong các ngành: Viễn thông, điện tử tiêu dùng, hàng không – vũ trụ, công nghiệp bán dẫn.
