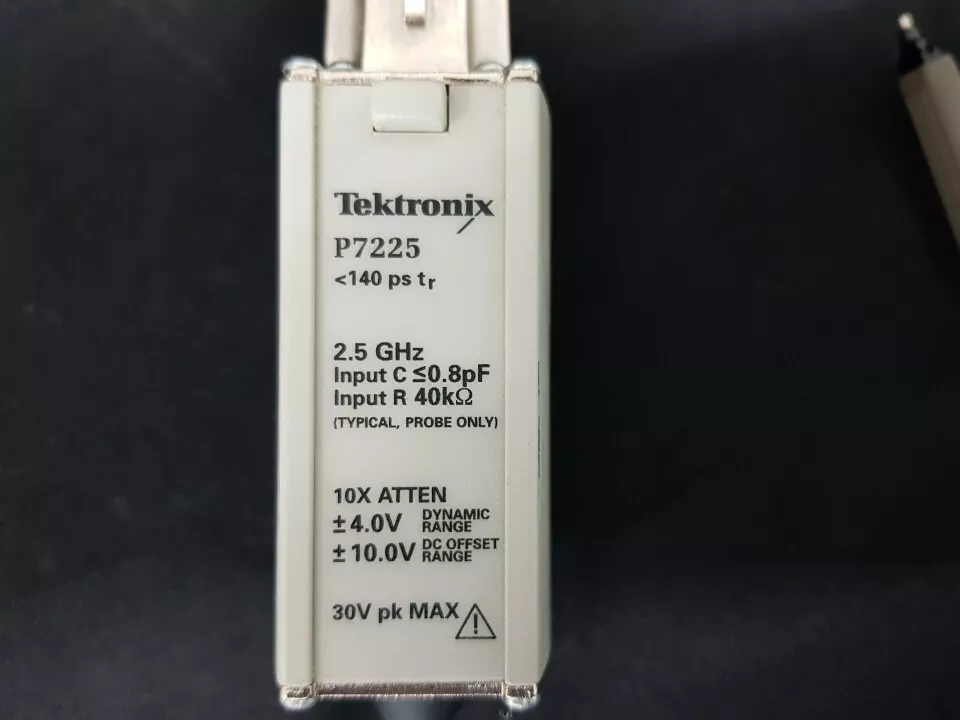

TEKTRONIX P7225 (USED)

Tektronix P7225 là một đầu dò tín hiệu chủ động tốc độ cao, sử dụng giao diện TekConnect®, được thiết kế cho các ứng dụng đo vi sai và tín hiệu tốc độ cao. Mặc dù là hàng đã qua sử dụng, nhưng nếu được bảo quản tốt và hiệu chuẩn đúng cách, nó vẫn cung cấp hiệu năng đáng tin cậy trong môi trường phòng lab, R&D hoặc sản xuất.

🔧 Thông số kỹ thuật nổi bật

• Băng thông: 2.5 GHz

• Tốc độ tăng (rise time): < 140 ps

• Điện trở đầu vào: 40 kΩ

• Điện dung đầu vào: ≤ 0.8 pF

• Dải điện áp tín hiệu đầu vào: ±4 V (tương đương 8 Vpp)

• Dải offset: ±10 V

• Tỷ lệ suy giảm (attenuation): 10×

• Giao diện kết nối: TekConnect®

• Không yêu cầu nguồn ngoài – lấy nguồn từ máy hiện sóng Tektronix tương thích

⚙️ Tính năng nổi bật

• Đo tín hiệu tốc độ cao với độ chính xác cao: Thiết kế tối ưu cho việc phân tích tín hiệu có biên độ nhỏ và tần số cao.

• Đầu dò vi sai và cách ly tốt: Giúp loại bỏ nhiễu chế độ chung khi đo mạch vi sai.

• Kết nối TekConnect® chắc chắn và ổn định: Tương thích với nhiều dòng máy hiện sóng Tektronix như TDS7000 series.

• Tích hợp tính năng tự hiệu chỉnh (AutoZero, AutoRange) giúp cải thiện độ chính xác phép đo.

• Thiết kế nhỏ gọn, thao tác linh hoạt trong môi trường có mật độ linh kiện cao.

🛠️ Ứng dụng

• Thiết kế và xác thực mạch tốc độ cao: PCI Express, Serial ATA, DDR, USB 3.0, HDMI...

• Đo và phân tích tín hiệu vi sai: Rất phù hợp để đo giữa hai điểm mà không cần nối đất.

• Nghiên cứu & phát triển (R&D): Trong các công ty thiết kế mạch tích hợp, bán dẫn, hệ thống nhúng…

• Ứng dụng trong các ngành công nghiệp:

  • Viễn thông và truyền dữ liệu tốc độ cao

  • Ô tô (ADAS, ECU, radar)

  • Hàng không – vũ trụ

  • Thiết bị y tế và đo lường công nghiệp
