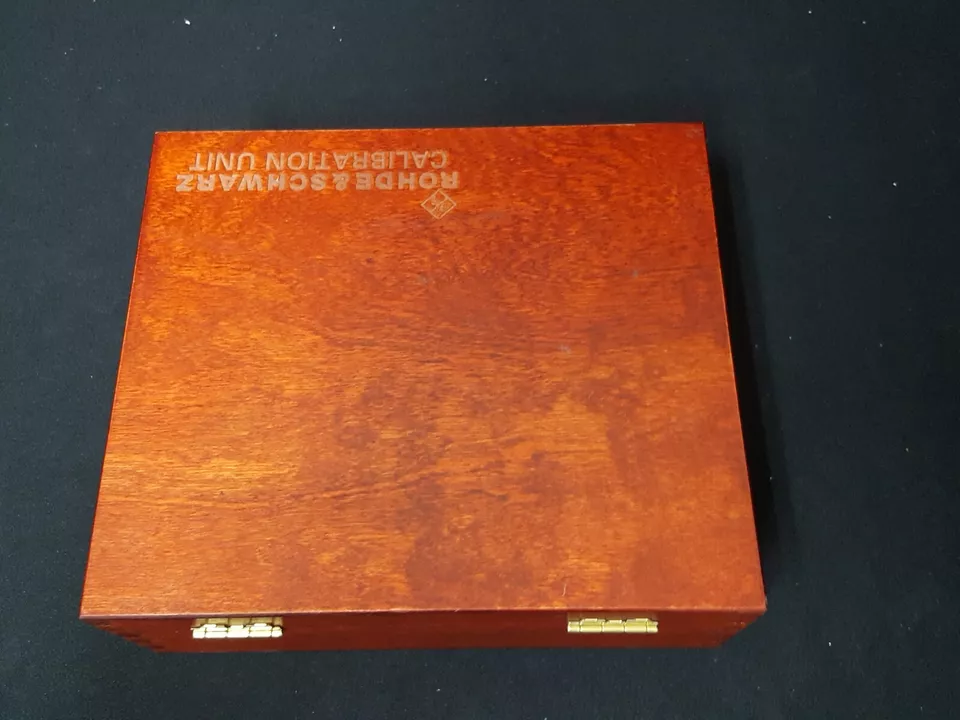

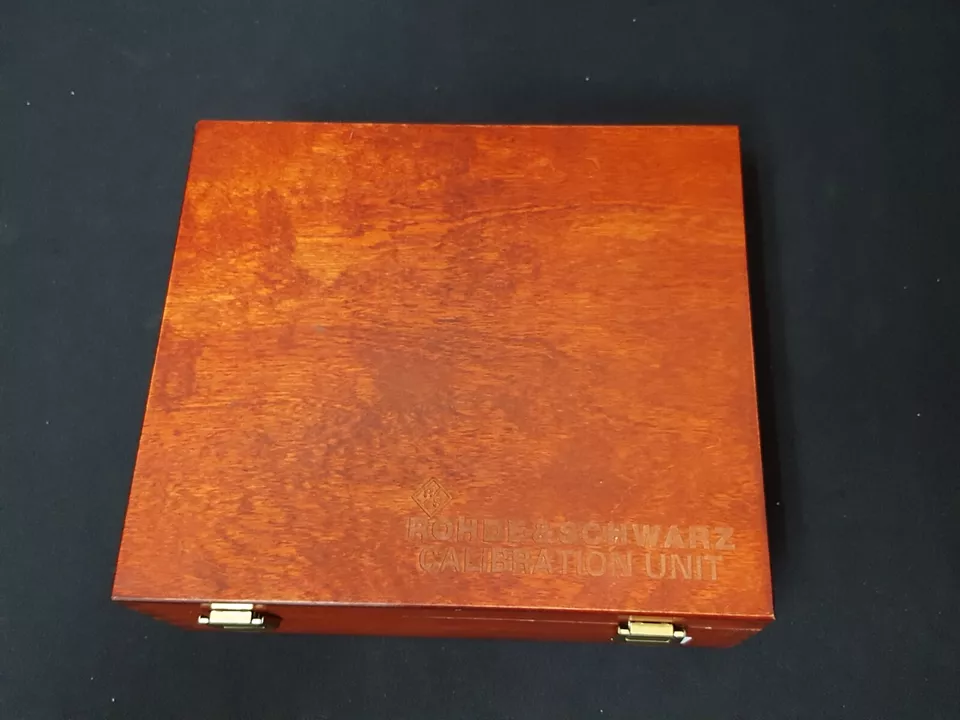

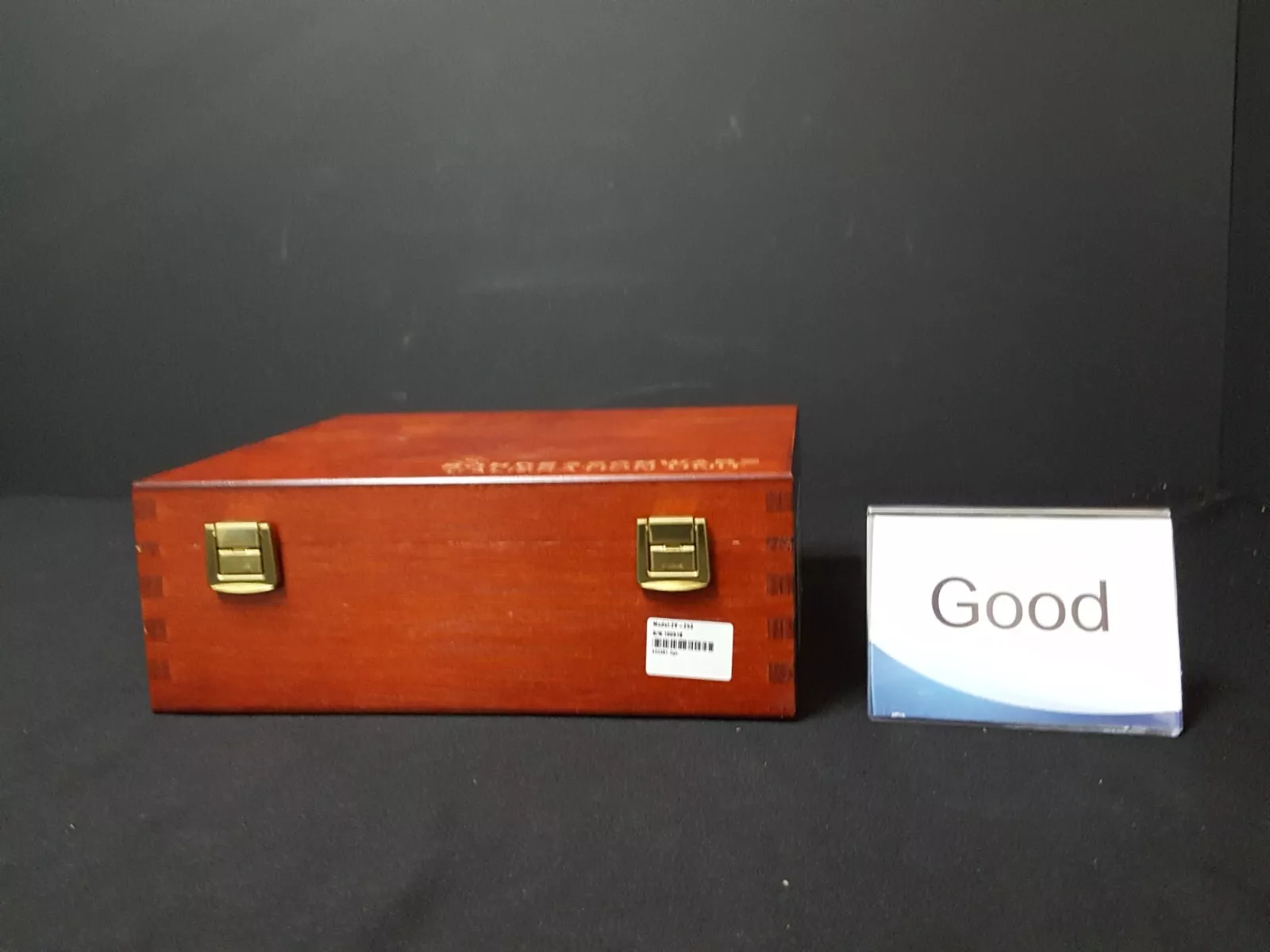

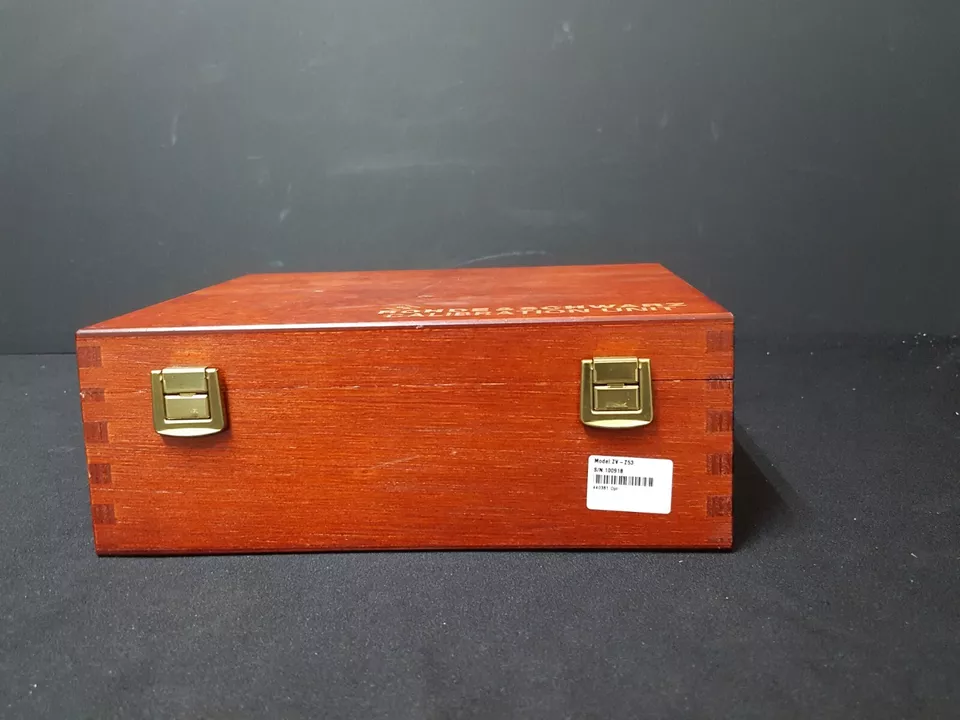

R&S ZV-Z53 (USED)

Mô tả ngắn

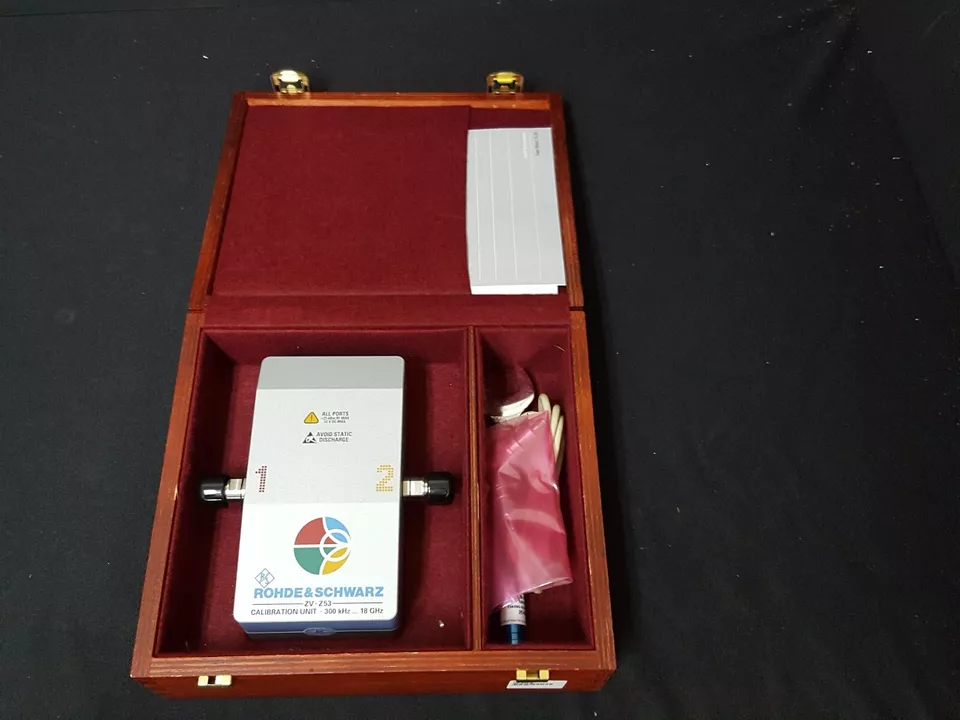

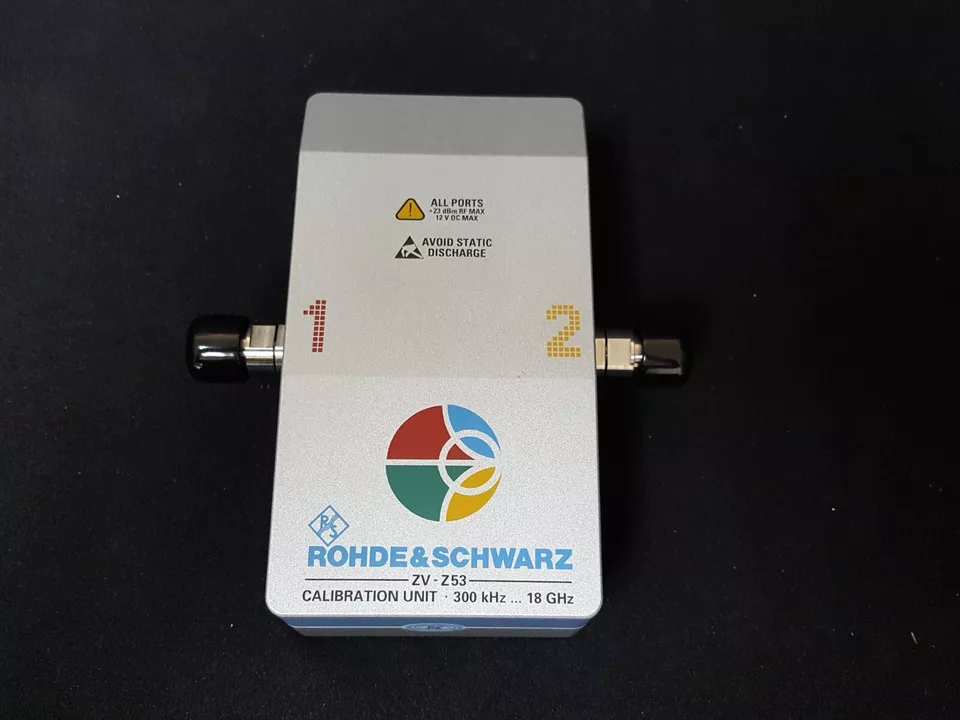

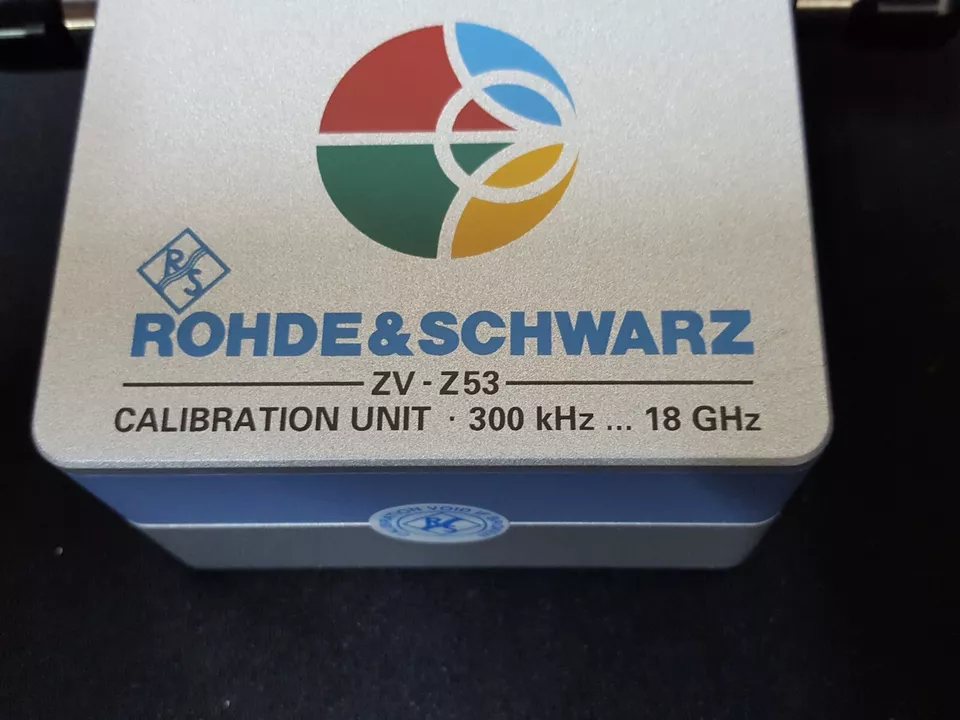

R&S ZV-Z53 là một thiết bị hiệu chuẩn tự động (calibration unit) dùng với các máy phân tích mạng vector (VNA) để thực hiện hiệu chuẩn chính xác trên hai cổng (2-port). Thiết bị tích hợp các chuẩn hiệu chuẩn nội bộ (open, short, load, through) được chuyển mạch điện tử, giúp rút ngắn thời gian hiệu chuẩn, nâng cao độ chính xác và loại bỏ sai số từ thao tác thủ công. ZV-Z53 hỗ trợ dải tần từ 300 kHz đến 24 GHz, tùy theo phiên bản đầu nối (3.5 mm hoặc N-type).

🔧 Thông số kỹ thuật nổi bật

• Dải tần hoạt động: 300 kHz đến 24 GHz (phiên bản 3.5 mm), hoặc đến 18 GHz (phiên bản N-type)

• Số cổng hiệu chuẩn: 2 cổng (2-port)

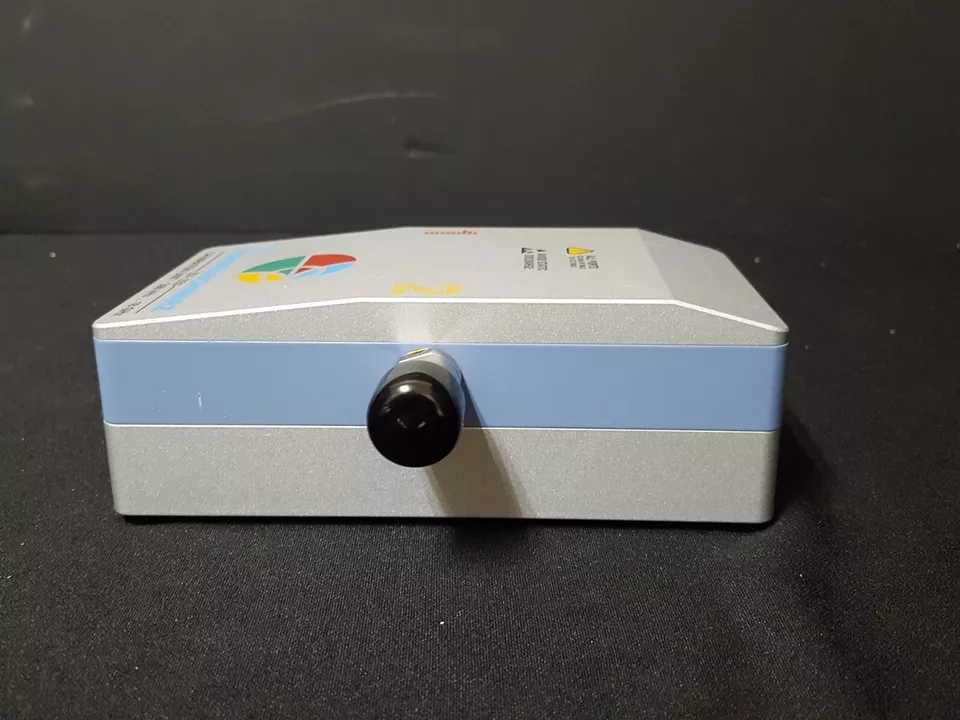

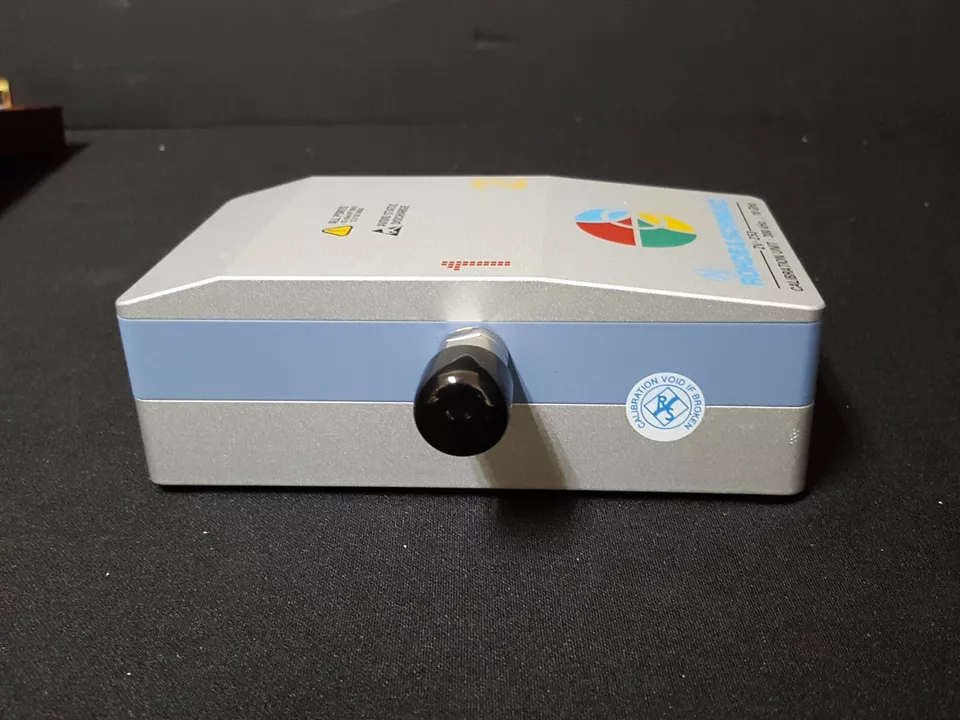

• Chuẩn kết nối: 3.5 mm (female) hoặc N-type (female) tùy model

• Công nghệ: Chuyển mạch điện tử giữa các trạng thái hiệu chuẩn (open, short, load, through)

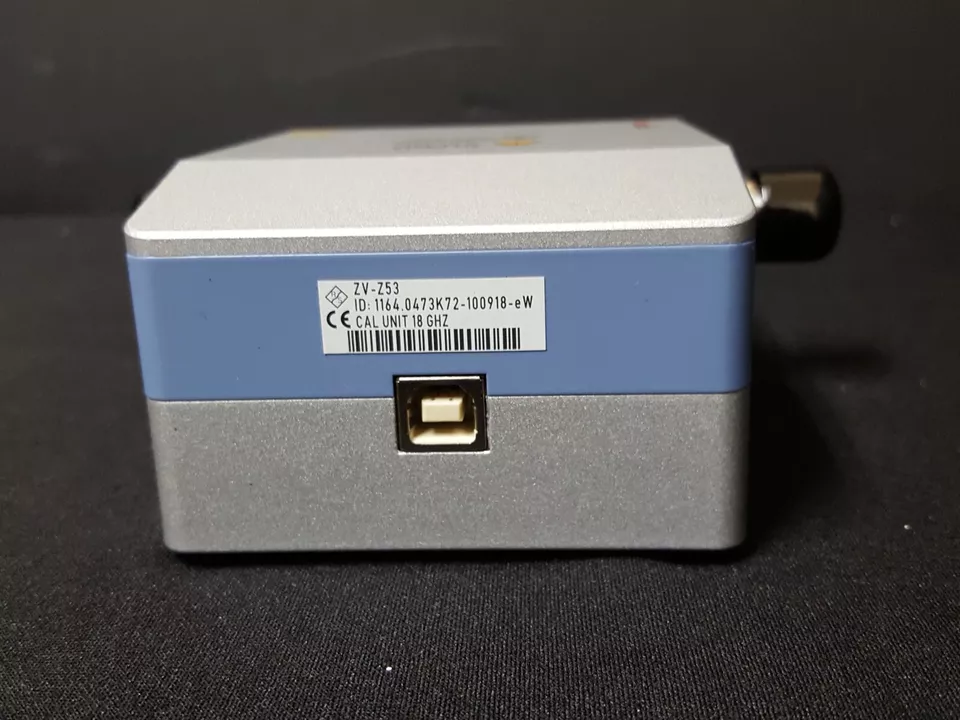

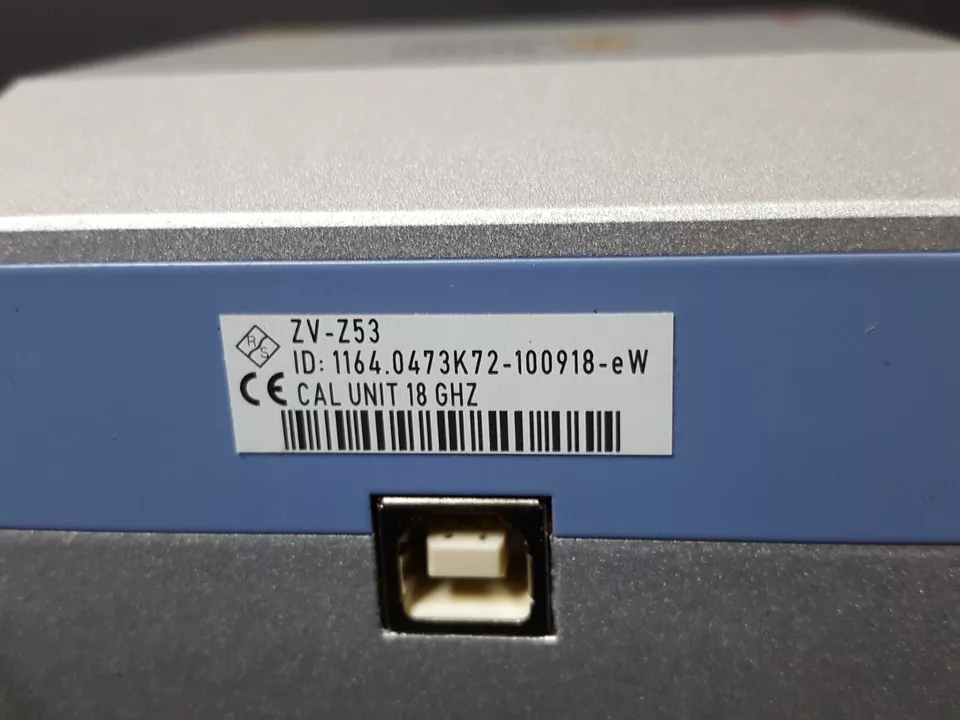

• Giao tiếp: USB (kết nối với VNA để truyền dữ liệu chuẩn và điều khiển)

• Dữ liệu hiệu chuẩn: Lưu trữ sẵn bên trong thiết bị, không cần nhập tay

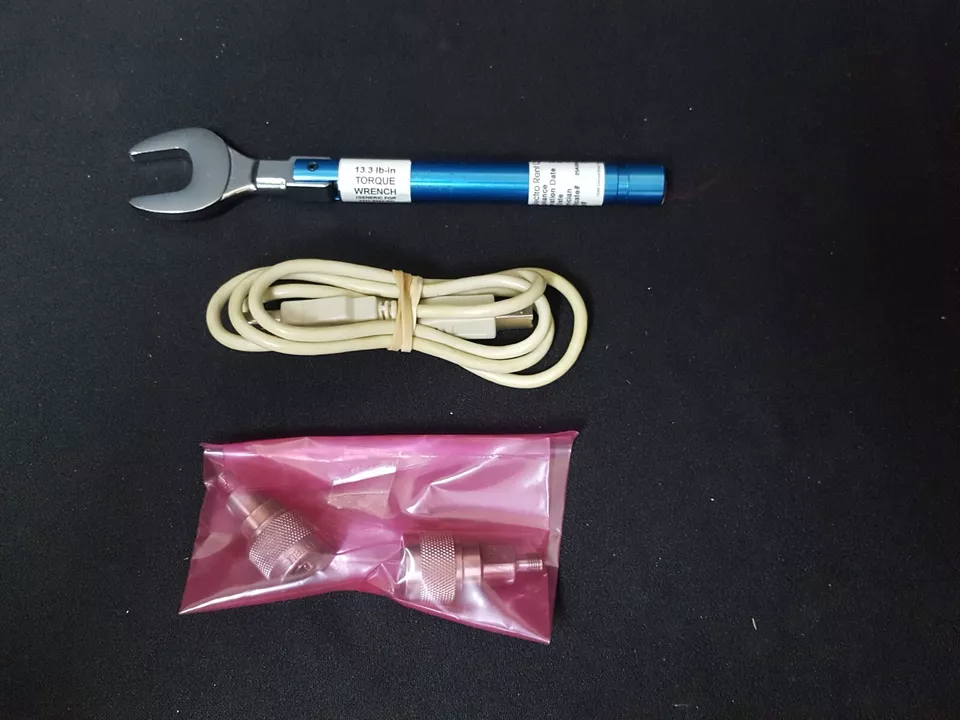

• Chiều dài cáp USB khuyến nghị: Tối đa 1 mét

• Khả năng tương thích: Dùng được với các dòng VNA như ZNB, ZVA, ZVT, ZVL của R&S

⚙️ Tính năng nổi bật

• Hiệu chuẩn tự động: Không cần lắp tháo chuẩn thủ công, giúp tiết kiệm thời gian và giảm sai số

• Độ chính xác cao: Dữ liệu chuẩn được đo sẵn tại nhà máy và lưu trong bộ nhớ trong

• Hoạt động dễ dàng: Chỉ cần kết nối USB và làm theo hướng dẫn trên VNA

• Chuyển mạch điện tử: Nhanh chóng và bền bỉ hơn so với chuẩn cơ khí truyền thống

• Tùy chọn chuẩn đầu nối: Phù hợp với nhiều loại cáp đo và thiết bị khác nhau

• Tương thích nhiều dòng VNA: Hỗ trợ đầy đủ các máy phân tích mạng hiện đại của R&S

• Thiết kế chắc chắn: Phù hợp với môi trường phòng lab và sản xuất

🛠️ Ứng dụng

• Hiệu chuẩn máy phân tích mạng (VNA) trong các phòng đo kiểm RF/microwave

• Đo kiểm S-parameters (S11, S21, S12, S22) của các linh kiện như anten, filter, amplifier

• Phân tích đường truyền RF: Đo suy hao, phản xạ, trở kháng trong cáp và thiết bị kết nối

• Đảm bảo độ chính xác phép đo trong các bài test tín hiệu cao tần, băng rộng

• Kiểm thử tự động trong sản xuất: Tích hợp vào hệ thống test tự động dùng với VNA

• Ứng dụng trong R&D các hệ thống không dây, radar, 5G, vệ tinh, thiết bị y sinh cao tần
