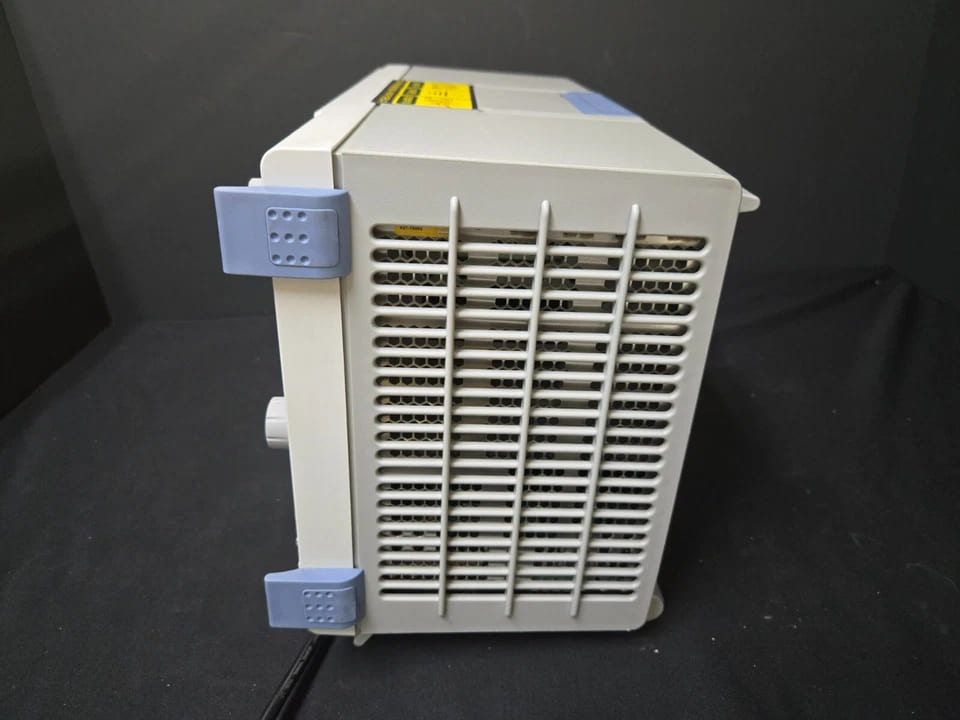

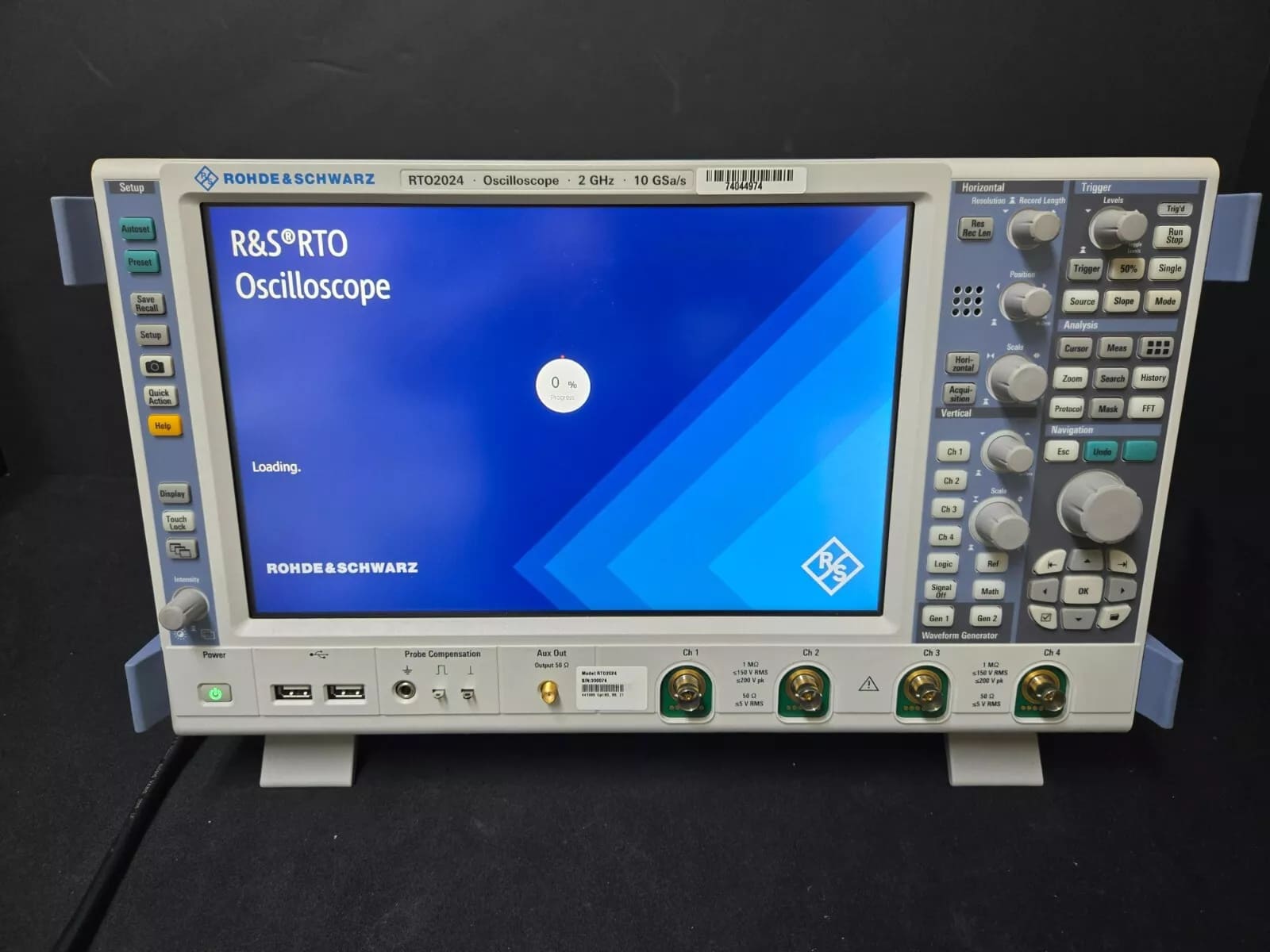

R&S RTO2024 (USED)

Máy hiện sóng kỹ thuật số Rohde & Schwarz RTO2024 là thiết bị hiệu suất cao trong dòng RTO2000, được thiết kế để đáp ứng các yêu cầu đo lường phức tạp trong cả miền thời gian và tần số. Với băng thông 2 GHz, tốc độ lấy mẫu 10 GSa/s và khả năng phân giải lên đến 16 bit, RTO2024 phù hợp cho các ứng dụng như phân tích tín hiệu số, RF và kiểm tra các giao thức truyền thông hiện đại.

🔧 Thông số kỹ thuật nổi bật

• Băng thông: 2 GHz

• Số kênh: 4 kênh analog

• Tốc độ lấy mẫu tối đa: 10 GSa/s trên mỗi kênh

• Độ phân giải dọc: 8 bit (mặc định), 16 bit (chế độ độ phân giải cao)

• Độ rộng bộ nhớ: 50 Msample trên mỗi kênh (mặc định), lên đến 200 Msample trên một kênh với các tùy chọn mở rộng

• Tốc độ quét sóng hình: 1 triệu sóng hình/s

• Hiển thị: Màn hình cảm ứng LCD 12.1" với độ phân giải WXGA (1280 x 800)

• Kích thước: 427 x 249 x 204 mm

• Trọng lượng: 9.6 kg

• Nguồn cấp: 100 V đến 240 V, 50 Hz đến 60 Hz

• Tiêu thụ điện năng tối đa: 450 W

⚙️ Tính năng nổi bật

• Hiển thị thông minh (SmartGrid): Tự động căn chỉnh và phân bổ không gian trên màn hình, giúp người dùng dễ dàng theo dõi và phân tích nhiều tín hiệu cùng lúc.

• Phân tích phổ đa kênh: Hỗ trợ phân tích phổ cho nhiều kênh đồng thời, phù hợp cho các ứng dụng như phân tích tín hiệu RF phức tạp.

• Chế độ phân giải cao: Cho phép đo lường chính xác hơn với độ phân giải lên đến 16 bit, giúp phát hiện các tín hiệu yếu hoặc nhiễu thấp.

• Giao diện người dùng trực quan: Màn hình cảm ứng với giao diện đồ họa thân thiện, hỗ trợ thao tác chạm và vuốt, giúp người dùng dễ dàng điều khiển và phân tích dữ liệu.

• Tích hợp phân tích tín hiệu số (MSO): Với tùy chọn RTO-B1, RTO2024 có thể mở rộng thành máy hiện sóng hỗn hợp (MSO) với 16 kênh số, phù hợp cho việc phân tích tín hiệu số và giao thức truyền thông.

🛠️ Ứng dụng

• Phân tích tín hiệu số và RF: Kiểm tra và phân tích các tín hiệu số và RF trong các ứng dụng như thiết kế mạch số, truyền thông không dây và hệ thống nhúng.

• Kiểm tra giao thức truyền thông: Phân tích và kiểm tra các giao thức truyền thông như I2C, SPI, UART, CAN, LIN, USB và Ethernet.

• Phân tích tín hiệu hỗn hợp: Với tùy chọn MSO, RTO2024 có thể phân tích đồng thời tín hiệu analog và số, phù hợp cho việc kiểm tra các hệ thống phức tạp.

• Nghiên cứu và phát triển: Hỗ trợ trong việc nghiên cứu và phát triển các công nghệ mới trong lĩnh vực điện tử và viễn thông.

• Sản xuất và kiểm tra chất lượng: Được sử dụng trong quá trình sản xuất và kiểm tra chất lượng các thiết bị điện tử, đảm bảo đáp ứng các tiêu chuẩn kỹ thuật và chất lượng.
