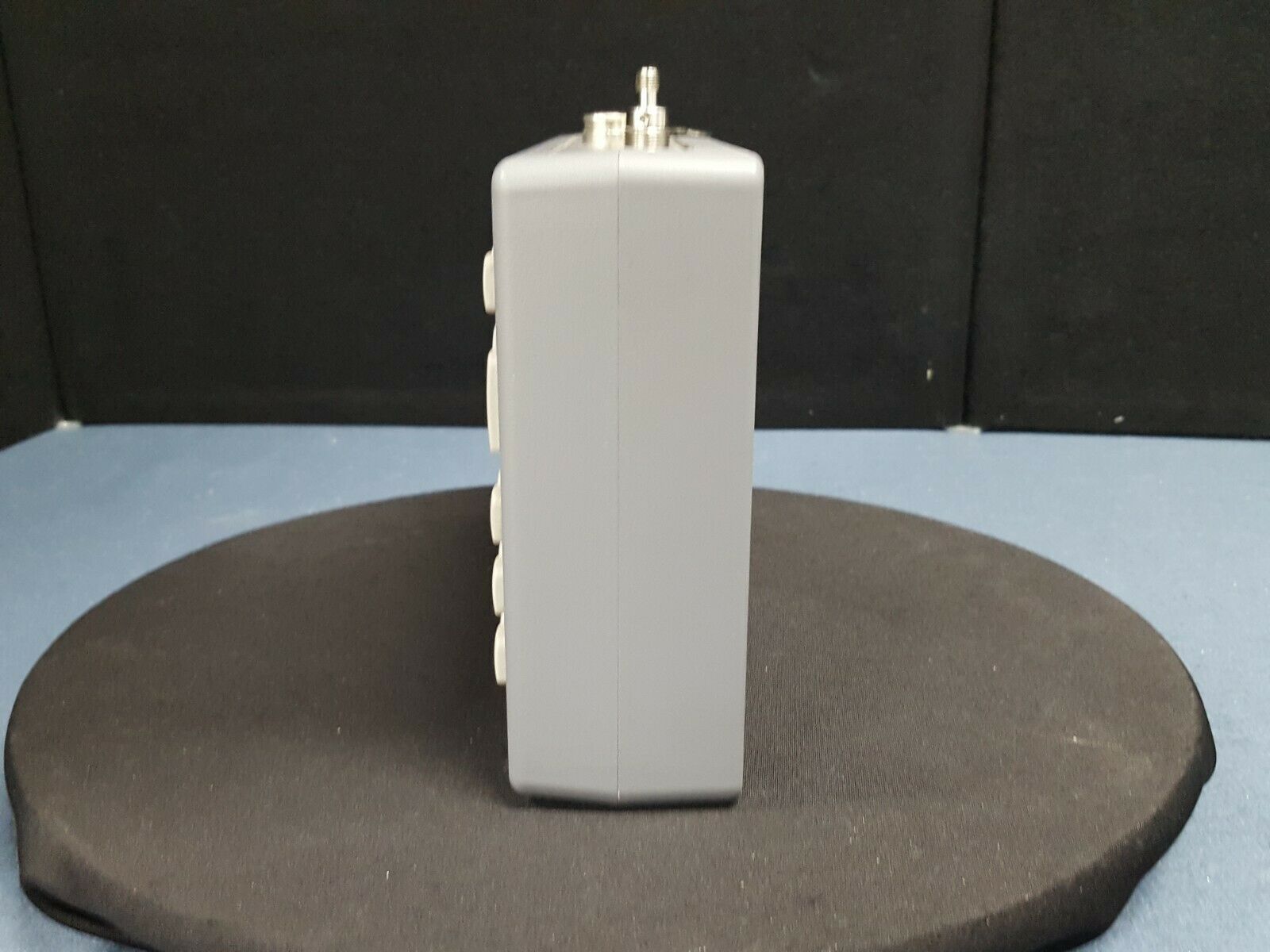

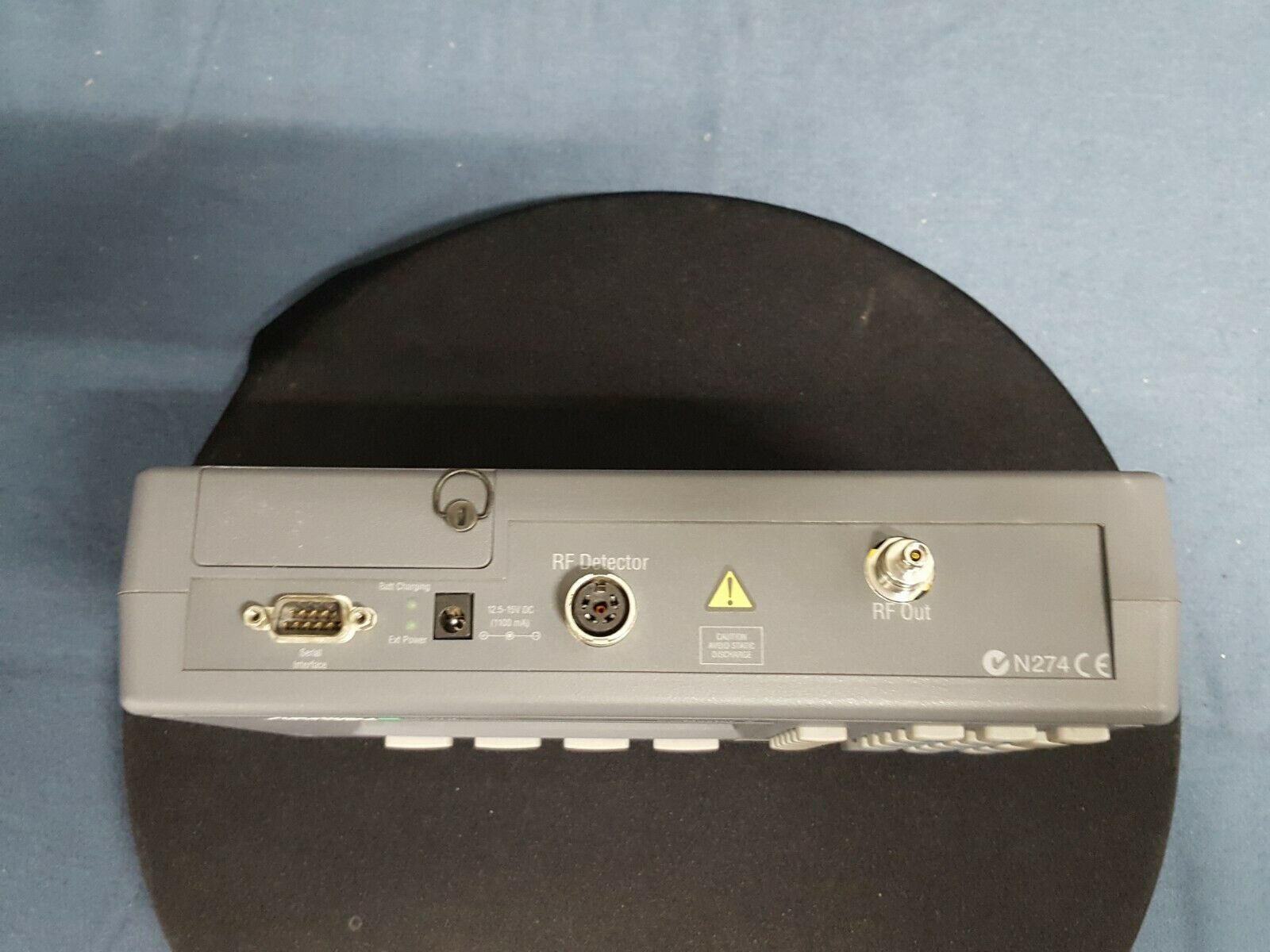

ANRITSU S820C (USED)

Máy phân tích cáp và ăng-ten cầm tay Anritsu S820C (hay còn gọi là Microwave Site Master S820C) là thiết bị đo kiểm RF chuyên dụng, được thiết kế để kiểm tra và bảo trì các hệ thống truyền dẫn sóng vi ba và ăng-ten trong môi trường hiện trường.

🔧 Thông số kỹ thuật nổi bật

• Dải tần số đo: 3.3 GHz đến 20 GHz

• Loại phân tích: Phân tích mạng vectơ (VNA) một cổng

• Dải động: 100 dB

• Độ chính xác pha: ±0.5°

• Độ chính xác biên độ: ±0.05 dB

• Độ phân giải: 0.01 dB cho Return Loss và SWR

• Chế độ quét: Chế độ Tune nhanh cho việc căn chỉnh ống dẫn sóng

• Hiển thị: Màn hình LCD có đèn nền, dễ đọc trong môi trường ánh sáng yếu

• Lưu trữ: Lưu tối đa 200 dấu vết đo và 10 cấu hình đo

• Kết nối: Cổng RS-232 và USB cho việc điều khiển từ xa và truyền dữ liệu

• Nguồn điện: Pin sạc, có thể thay thế tại hiện trường

• Khả năng chống nhiễu RF: Tốt, phù hợp cho đo kiểm trong môi trường sóng RF cao

⚙️ Tính năng nổi bật

• Phân tích một cổng: Đo Return Loss, SWR, suy hao cáp, khoảng cách đến lỗi (DTF), biểu đồ Smith, pha một cổng.

• Chế độ Tune: Quét nhanh giúp căn chỉnh ống dẫn sóng bằng cách điều chỉnh các đầu nối tại hai đầu của ống dẫn.

• Khả năng chống nhiễu RF: Thiết kế đặc biệt giúp loại bỏ nhiễu RF, đảm bảo độ chính xác trong môi trường sóng RF cao.

• Lưu trữ và quản lý dữ liệu: Cho phép lưu trữ nhiều dấu vết đo và cấu hình đo, hỗ trợ quản lý dữ liệu hiệu quả.

• Giao diện người dùng đa ngôn ngữ: Hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Anh, Trung Quốc, Nhật Bản, Tây Ban Nha, Đức, Pháp và Bồ Đào Nha.

• Tùy chọn mở rộng: Có thể trang bị thêm cảm biến công suất RF (tùy chọn 5) để đo công suất tín hiệu.

🛠️ Ứng dụng

• Kiểm tra đường truyền sóng vi ba: Đảm bảo hiệu suất tối ưu của ống dẫn sóng, cáp đồng trục và ăng-ten.

• Bảo trì hệ thống radar và quốc phòng: Kiểm tra độ toàn vẹn tín hiệu trong các ứng dụng quân sự và hàng không vũ trụ.

• Mạng vệ tinh và phát sóng: Khắc phục sự cố RF trong các trạm mặt đất vệ tinh và cơ sở phát sóng.

• Hạ tầng không dây và di động: Hỗ trợ bảo trì mạng backhaul sóng vi ba và kiểm tra cơ sở hạ tầng di động.

• Nghiên cứu và phát triển RF: Hữu ích cho việc thử nghiệm mô hình và nghiên cứu học thuật.
