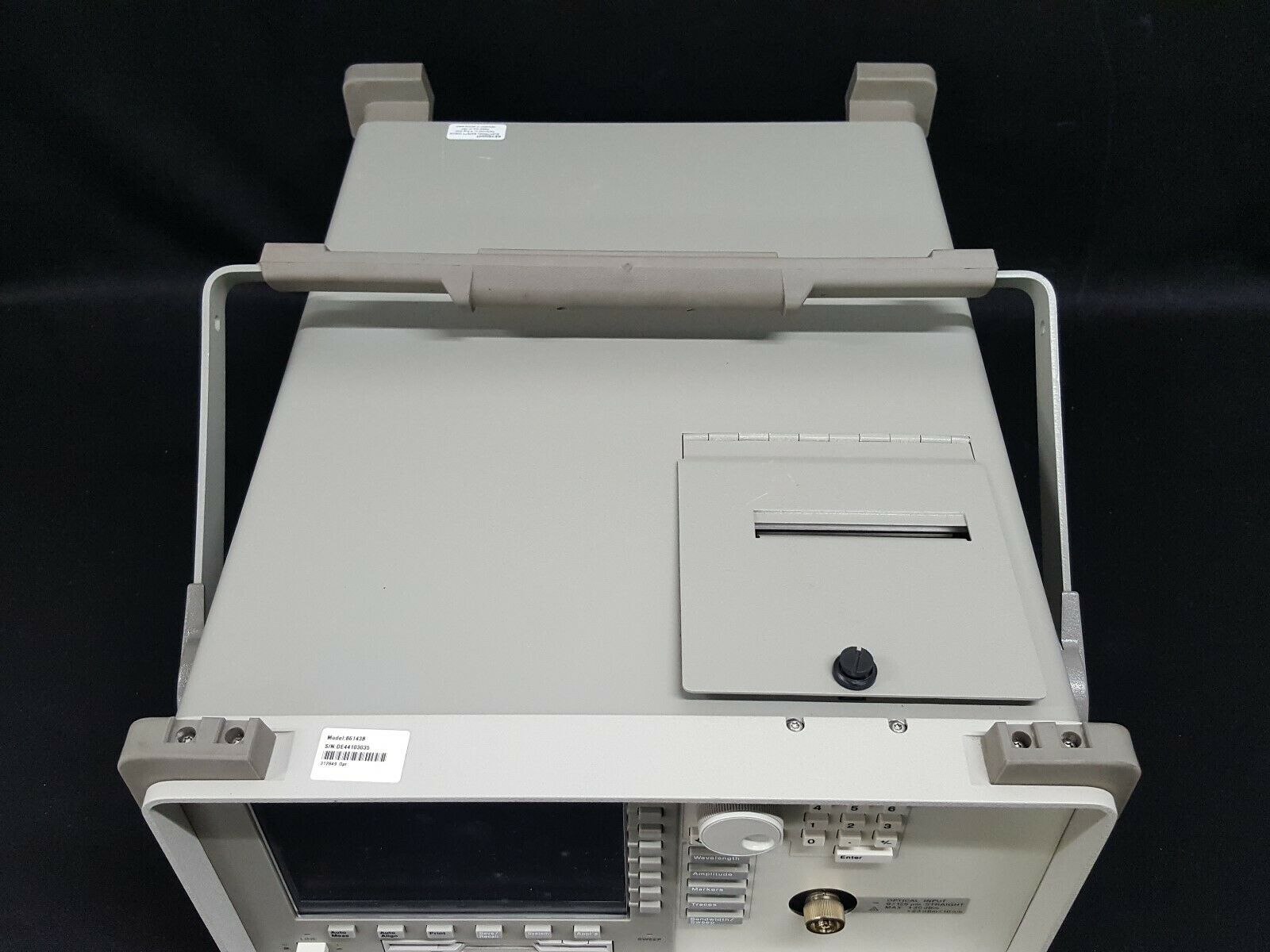

AGILENT 86143B (USED)

Máy phân tích phổ quang Agilent 86143B (hiện nay thuộc Keysight Technologies) là một thiết bị di động hiệu suất cao, được thiết kế để đo lường chính xác các tín hiệu quang học trong các hệ thống truyền dẫn quang như WDM (Dense Wavelength Division Multiplexing), bộ khuếch đại quang và các thành phần quang học khác.

🔧 Thông số kỹ thuật nổi bật

• Dải bước sóng đo được: 600 nm đến 1700 nm

• Độ chính xác bước sóng: ±0.01 nm (tại 1480–1570 nm)

• Độ phân giải bước sóng: 0.02 nm

• Độ lặp lại bước sóng: ±0.002 nm

• Độ phụ thuộc phân cực: ±0.25 dB (tại 1310 nm)

• Dải động: ±0.025 nm

• Tốc độ quét: 180 ms cho dải 50 nm (tắt tự động không)

• Phạm vi công suất đầu vào an toàn: +15 dBm mỗi kênh, +30 dBm tổng cộng

• Kết nối quang học: FC/PC

• Kích thước: 163 mm (Cao) x 325 mm (Rộng) x 427 mm (Sâu)

• Trọng lượng: 14.5 kg

• Nguồn điện: 100–240 V AC, 50/60 Hz

• Tiêu thụ công suất tối đa: 230 W

⚙️ Tính năng nổi bật

• Độ chính xác bước sóng 10 pm: Cung cấp độ chính xác cao trong việc xác định bước sóng của tín hiệu quang học.

• Phương pháp quét kép nhanh: Tăng tốc độ quét và cải thiện hiệu suất đo lường.

• Hỗ trợ dải bước sóng S, C và L: Phù hợp với các hệ thống quang học đa dạng.

• Chế độ bộ lọc: Cho phép đo lường các kênh DWDM riêng lẻ hoặc phân tích độ biến dạng xung (chirp) và tính toán độ suy giảm phân tán (DPC).

• Dải động gần tuyệt vời: Đảm bảo khả năng đo lường chính xác trong các hệ thống WDM 50 GHz.

• Tốc độ quét cao: Tối ưu hóa thông lượng đo lường mà không làm giảm độ nhạy.

• Ứng dụng tích hợp sẵn: Giúp đơn giản hóa các phép đo phức tạp và lặp đi lặp lại.

• Tùy chọn kết nối quang học đa dạng: Hỗ trợ nhiều loại đầu nối như FC/PC, SC, ST, DIN, HMS-10.

🛠️ Ứng dụng

• Hệ thống WDM: Phân tích và tối ưu hóa hiệu suất các hệ thống phân chia bước sóng mật độ cao.

• Nguồn phát quang: Đánh giá đặc tính bước sóng và công suất của các nguồn phát như laser.

• Bộ khuếch đại quang: Kiểm tra và phân tích hiệu suất của các bộ khuếch đại quang như EDFA.

• Thành phần quang học: Đo lường các đặc tính của các thành phần quang học như bộ lọc, chia tách và ghép kênh.

• Cài đặt và bảo trì hệ thống: Hỗ trợ trong việc lắp đặt, kiểm tra và bảo trì các hệ thống quang học.

• Nghiên cứu và phát triển: Ứng dụng trong nghiên cứu và phát triển các công nghệ quang học mới.
