Top 10 máy hiện sóng tốt nhất hiện nay năm 2022

07/07/2022 Đăng bởi: Nubicom

Bạn cần một máy hiện sóng oscilloscope mini giá rẻ cầm tay sử dụng để đo dao động tín hiệu đầu vào. Nếu bạn đang phân vân không biết máy hiện sóng nào tốt nhất hiện nay thì hãy tham khảo ngay bài viết top 10 máy hiện sóng tốt nhất hiện nay (2022) của chúng tôi.

Top 10 máy hiện sóng tốt nhất hiện nay

Sau đây là top 10 máy hiện sóng tốt nhất hiện nay năm 2022. Chúng ta cùng tìm hiểu nhé:

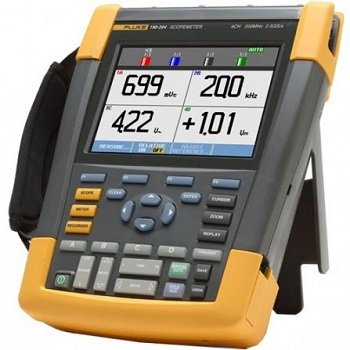

1. Máy hiện sóng Fluke 190-204


Đây là máy hiện sóng cầm tay mini tuyệt vời của Fluke. Thuộc dòng dao động ký Fluke 190 Series. Máy hiện sóng Fluke 190-204 với rất nhiều tính năng hữu ích với khả năng đo chính xác và đảm bảo tín hiệu ổn định xứng đáng là máy hiện sóng tốt nhất hiện nay. Máy có bốn kênh có hiệu suất cao độc lập sử dụng cho môi trường làm việc khắc nghiệt.

Tính năng, đặc điểm:


Chắc chắn, xếp hạng IP 51, chống bụi và nhỏ giọt
Kích hoạt kết nối và xem ™ để kích hoạt thông minh, tự động kích hoạt các tín hiệu nhanh, chậm và thậm chí phức tạp
Tự động chụp và phát lại 100 màn hình
30.000 điểm trở lên cho mỗi kênh đầu vào bằng chế độ cuộn ScopeRecord ™
Máy ghi âm không cần giấy TrendPlot ™ với bộ nhớ sâu để đo tự động dài hạn
Phổ tần số sử dụng phân tích FFT
5.000 đếm DMM (chỉ dành cho kiểu 2 kênh)


Thông số kỹ thuật:


Băng thông    200
Loại sản phẩm :   Máy hiện sóng cầm tay
Bộ nhớ:   Màn hình và thiết lập 15, Phát lại và thiết lập 2
Các loại đầu dò :   Connect-and-View ™, Free Run, Single Shot, Edge, Delay, Video, Độ rộng xung có thể lựa chọn và Bên ngoài, Trình kích hoạt độ dốc kép và Trình kích hoạt sự kiện (chu kỳ n)
Độ nhạy đầu vào :   2 mV đến 100 V / div
Độ dài kỷ lục:    27.500 điểm mỗi đầu vào
Model:    190-204
Màn hình:    LCD đủ màu 153 mm với tốc độ cập nhật nhanh
Nguồn:    Li-ion
Số lượng:   1
Đầu vào:    4
Tỷ lệ mẫu :   2,5 GS / s
Tỷ lệ mẫu (Gs / s):    2,5
Kênh truyền hình:    4
Nhãn hiệu:     Fluke

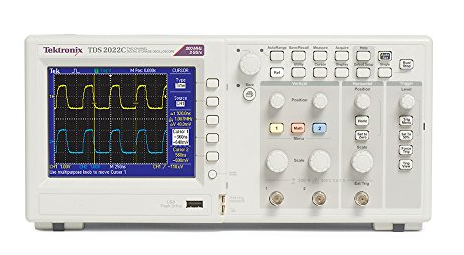

2. Máy hiện sóng Tektronix TDS2022C


Tektronix TDS2022C là dòng dao động ký để bàn với độ chính xác đáng kinh ngạc chuẩn phòng thí nghiêm. Máy có 2 kênh độc lập hoạt động trên tần số 200Mhz với tốc độ ghi cực nhanh lên tới 2GS/s trên cả 2 kênh.

Máy hỗ trợ 16 phép đo tự động, phân tích FFT theo dạng sóng đơn giản hóa. Ngoài ra nó còn hỗ trợ phép đo RMS tăng độ chính xác lên chuẩn phòng thí nghiệm. Tự động dò tín hiệu và tự động nhận phạm vi đo. TDS2022C xứng đáng đứng thứ 2 trong số máy hiện sóng tốt nhất năm 2019 hiện nay.Tektronix TDS2012C 100 MHz 2-Ch 2 GS-s

Tính năng sản phẩm:

Mô hình băng thông 200 MHz
Mô hình 2 kênh
Tốc độ mẫu lên tới 2GS / s trên tất cả các kênh
Độ dài bản ghi 2,5k điểm trên tất cả các kênh
Trình kích hoạt nâng cao bao gồm Trình kích hoạt độ rộng xung và Trình kích hoạt video có thể chọn theo dòng


Tính năng dễ sử dụng:

16 Phép đo tự động và Phân tích FFT để phân tích dạng sóng đơn giản hóa:
Thực hiện các phép đo quan trọng nhất của bạn chỉ bằng cách nhấn nút; Nhanh chóng và chính xác
Đã thêm 5 phép đo mới: Đo RMS, Đo RMS con trỏ, Đo chu kỳ nhiệm vụ, Đo độ trễ, Đo pha
Đo kênh hoạt động hoặc dạng sóng toán học
Con trỏ trên màn hình giúp đọc nhanh thời gian và điện áp
Kiểm tra giới hạn dạng sóng tích hợp:
Giám sát thay đổi tín hiệu và đầu ra vượt qua hoặc kết quả không thành công
Định nghĩa mẫu nhanh và dễ dàng
Ghi lại nhiều dạng sóng không thành công vào thiết bị bộ nhớ USB ở dạng sóng và / hoặc định dạng hình ảnh màn hình
Nguồn có thể là bất kỳ kênh đầu vào hoặc dạng sóng toán học
Điều kiện dừng do người dùng chỉ định về thời gian đã trôi qua, dạng sóng hoặc vi phạm
Tính năng ghi nhật ký dữ liệu tự động, mở rộng:
Lưu các dạng sóng được kích hoạt cùng với tem thời gian vào thiết bị bộ nhớ USB
Nguồn có thể là bất kỳ kênh đầu vào hoặc dạng sóng toán học
Thời lượng do người dùng xác định từ 30 phút đến 8 giờ trong các bước 30 phút
Lưu trữ dạng sóng được xác định bởi cài đặt cơ sở thời gian, tốc độ kích hoạt và thời gian ghi USB


Lấy mẫu thời gian thực kỹ thuật số:


10 lần quá khổ
Không thay đổi tốc độ mẫu khi các kênh bật
Băng thông được xếp hạng đầy đủ trên tất cả các kênh
Hiệu suất kênh giống hệt nhau
Không mất chi tiết tín hiệu
Kết quả nội suy tốt hơn
Dễ sử dụng vượt trội: Không có chế độ thời gian tương đương, Không hiển thị khó hiểu và Không có menu & bài đọc bổ sung
Tự động dò và tín hiệu Tự động phạm vi:
Kích hoạt các phép đo thường được sử dụng cho tín hiệu
Cung cấp một màn hình ổn định chỉ bằng cách nhấn nút
Phát hiện xem dạng sóng là hình sin, hình vuông hay video
Autoset có thể được hủy kích hoạt để giảng dạy
Nó cung cấp nhiều lựa chọn về chế độ xem hiển thị: (Chế độ xem nhiều chu kỳ, Chế độ xem xung, Cạnh tăng và Cạnh rơi)
Trợ giúp theo ngữ cảnh tích hợp: Hơn 25 màn hình trợ giúp và hơn 80 chủ đề quan trọng
Wizard Check Wizard hướng dẫn bạn thông qua bù đầu dò và kiểm tra tỷ lệ thăm dò của bạn:
Người dùng cần phải bù bất kỳ đầu dò nào mỗi lần họ nối nó với bất kỳ máy hiện sóng nào
Bồi thường thăm dò hoặc mở rộng đầu dò không chính xác có thể khiến bạn đưa ra phán đoán không chính xác và lãng phí thời gian quý báu
Giao diện người dùng đa ngôn ngữ
Màn hình màu LCD hoạt động 5,7 inch (144mm)
Dấu chân nhỏ và trọng lượng nhẹ chỉ 4.9in. (124mm) Sâu và 4,4lb. (2kg)
Kết nối
Cổng máy chủ USB 2.0 trên Bảng mặt trước để lưu trữ dữ liệu nhanh chóng và dễ dàng, in và kết nối bàn phím USB
Cổng thiết bị USB 2.0 trên Bảng điều khiển phía sau để dễ dàng kết nối với PC hoặc In trực tiếp với Máy in tương thích với PhotosBridge


3. Dao động ký Extech MS420 Oscilloscope


Extech MS420 là máy hiện sóng cầm tay sử dụng 2 kênh độc lập hoạt động trên tần số 200MHz. Thuộc dòng máy hiện sóng mini cầm tay giá rẻ nhất hiện nay. Tuy nhiên máy lại có chất lượng cực kỳ cao với công nghệ Mỹ, độ chính xác không cần bàn cãi, độ ổn định cực cao, tính năng hiển thị đồ thì dạng sóng với màn hình màu. Tự động tối ưu hóa vị trí, dải đo, thời gian và độ ổn định cho mọi dạng sóng. Máy hiện sóng mini Extech MS420 là dòng máy hiện sóng giá rẻ tốt nhất hiện nay.

Tính năng, đặc điểm


Băng thông 20MHz
Chức năng tự động cài đặt tối ưu hóa vị trí, dải ô, timebase và kích hoạt để đảm bảo hiển thị ổn định hầu như mọi dạng sóng.
Chức năng phát hiện đỉnh với 50ns cho trục.
Chế độ XY.
Hàm FFT để xem tần số.
Chức năng kích hoạt Holdoff ổn định các dạng sóng phức tạp.
Hai mươi phép đo tự động.
Toán dạng sóng: Thêm, trừ, nhân và chia.
Chế độ trung bình để làm mịn các dạng sóng.
Chế độ Persistence để quan sát tín hiệu động.
Lưu trữ và gọi lại tối đa 4 dạng sóng trên màn hình.
Cáp nối USB và phần mềm để truyền các dạng sóng và dữ liệu.

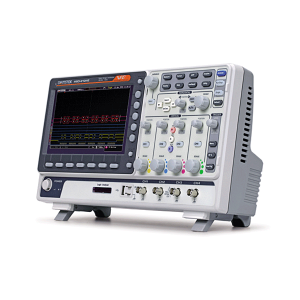

4. Máy hiện sóng Gw Instek GDS-2000A


Dao động ký Gw Instek GDS-2000A có màn hình LCD 8 inch độ phân giải cao 800 x 600. Phạm vi dọc 1mV / div đến 10V / div và cơ sở thời gian 1ns / div đến 100 giây / giây. GDS-2000A Series hiển thị trực quan các dạng sóng phức tạp và tín hiệu tối nghĩa.

Máy hiện sóng để bàn Gw Instek GDS-2000A cho phép ghi tới 2 triệu bản ghi. Cho phép tìm dạng sóng, với chức năng phân đoạn bổ nhớ.Trong khi các dạng sóng không liên quan có thể bị bỏ qua. Do đó, hiệu quả tổng thể của việc sử dụng bộ nhớ có thể được nâng cao.

Tính năng, đặc điểm:


Băng thông 300 MHz / 200 MHz / 100 MHz / 70 MHz, 2 hoặc 4 kênh đầu vào
Tốc độ lấy mẫu thời gian thực 2GSa / giây
Tốc độ lấy mẫu tương đương 100GSa / giây
Ghi tới 2 triệu điểm đo
Phạm vi dọc 1mV / div đến 10V / div
Phạm vi cơ sở thời gian 1ns / div đến 100s / div
Tốc độ cập nhật dạng sóng 80.000 wfm / s
Màn hình LCD có độ phân giải cao 8 inch 800 * 600
Bộ nhớ được phân đoạn tích hợp và các chức năng tìm kiếm dạng sóng để tối ưu hóa hiệu quả của độ dài bản ghi
Thu phóng cửa sổ và phát / tạm dừng có thể điều hướng nhanh chóng các dạng sóng
36 chức năng đo tự động cung cấp nhiều lựa chọn đo lường khác nhau
Kênh kỹ thuật số 8 hoặc 16 tùy chọn với bộ phân tích Logic (MSO)
Trình tạo chức năng tùy chọn
Kết nối điều khiển từ xa linh hoạt (Tiêu chuẩn: USB; Tùy chọn: LAN / GPIB)
Phân tích bus CAN / LIN có thể nâng cấp, Advanced Logic, Datalog, DVM và chức năng mở rộng H

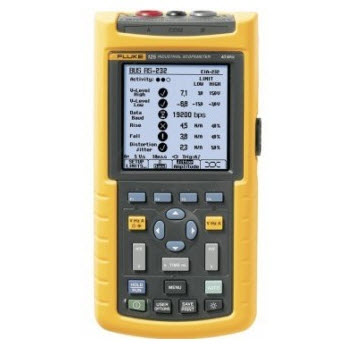

5. Máy hiện sóng Fluke 125B


Máy hiện sóng cầm tay Fluke 125B thiết kế nhỏ gọn, là giải pháp dao động chắc chắn cho các ứng dụng khắc phục sự cố và bảo trì thiết bị điện và cơ điện công nghiệp. Đây là một công cụ kiểm tra tích hợp thực sự, với máy hiện sóng, vạn năng và máy ghi tốc độ cao trong một thiết bị dễ sử dụng.

Dòng ScopeMeter 120B cũng tích hợp với ứng dụng di động Fluke Connect® và phần mềm FlukeView® cho ScopeMeter để cho phép cộng tác, phân tích dữ liệu và lưu trữ thông tin kiểm tra quan trọng hơn nữa.

Các công cụ kiểm tra ScopeMeter công nghiệp sê-ri 120B bao gồm các chức năng sáng tạo được thiết kế để giúp các kỹ thuật viên khắc phục sự cố nhanh hơn và nhận được câu trả lời họ cần để duy trì hoạt động của hệ thống.

Hiển thị dạng sóng với công nghệ thiết lập và kích hoạt Connect-and-View ™ và tự động xem các phép đo số liên quan bằng công nghệ Fluke IntellaSet ™ mà không cần điều chỉnh đo thủ công. Với khả năng Phát hiện sự kiện ghi, các sự kiện gián đoạn khó nắm bắt được ghi lại và ghi lại để xem và phân tích dễ dàng.

Máy hiện sóng kép 40 MHz hoặc 20 MHz đầu vào kép:
Máy đo dao động 123B, 20 MHz, Đồng hồ vạn năng đầu vào kép và đầu ghi
Máy đo dao động 124B, 40 MHz, Đồng hồ vạn năng đầu vào kép và đầu ghi có con trỏ
125B, tương tự như 124B, cộng với các phép đo điện và hài và kiểm tra sức khỏe xe buýt công nghiệp
Hai 5.000 đồng hồ kỹ thuật số RMS đúng
Đơn giản kích hoạt Connect-and-View ™ cho thao tác rảnh tay
Công nghệ IntellaSet ™ tự động và điều chỉnh thông minh số đọc trên mỗi tín hiệu đo được
Đơn giản kích hoạt kết nối và xem cho hoạt động rảnh tay
Lưu hoặc gọi lại dữ liệu và thiết lập công cụ
Kiểm tra mạng công nghiệp với các kiểm tra lớp vật lý BusHealth so với các mức tham chiếu được xác định (125B)
Dạng sóng đầu vào kép và máy ghi đọc đồng hồ để có xu hướng dữ liệu trong thời gian dài
Trình ghi sự kiện Phát hiện bắt các tín hiệu gián đoạn khó nắm bắt trên các dạng sóng lặp đi lặp lại lên đến 4 kHz
Kiểm tra dẫn bảo vệ cho các phép đo dao động, kháng và liên tục
Đo điện trở, liên tục, diode và đo điện dung
Đo công suất (W, VA, VAR, PF, DPF, Hz); Điện áp, dòng điện và điện hài
Thiết kế chắc chắn để chịu được rung 3g, sốc 30g và được xếp hạng IP51 theo EN / IEC60529
Xếp hạng an toàn cao nhất trong ngành: xếp hạng an toàn cho CAT IV 600 V
Pin sạc Li-Ion, hoạt động bảy giờ (với thời gian sạc bốn giờ)

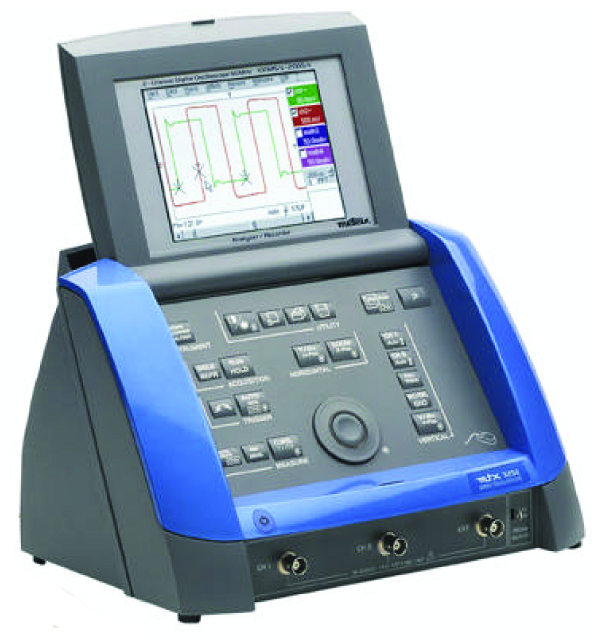

6. Máy đo dao động Metrix MTX 1054C


Máy hiện sóng giá rẻ hiệu suất cao này hoạt động khi được kết nối trực tiếp với PC. Nó sử dụng màn hình của PC để hiển thị và bộ nhớ cho khả năng ghi âm của nó. MTX 1052B tiện dụng là một máy hiện sóng để bàn, dễ sử dụng, xếp chồng và vận chuyển.

Các chức năng của nó có thể truy cập trực tiếp thông qua các menu và thanh công cụ “Windows” của phần mềm SCOPEin @ BOX. Đối với mục đích giao tiếp, MTX 1052B có liên kết USB, giao diện Ethernet 10 MB và Wifi.Máy đo dao động Metrix MTX 1054C

Băng thông: 200 MHz
Kênh tương tự: 4
Tốc độ mẫu tối đa: 0,2 GS / s
Độ sâu bộ nhớ tối đa: 0,05 Mpts
Hệ điều hành: Windows
Yếu tố hình thức: Băng ghế dự bị


7. Máy hiện sóng Tektronix MDO3024


Máy hiện sóng Tektronix MDO3024 là máy hiện sóng tích hợp 6 trong 1 cuối cùng bao gồm máy phân tích phổ tích hợp, bộ tạo chức năng tùy ý, máy phân tích logic, máy phân tích giao thức và vôn kế / bộ đếm kỹ thuật số. Tektronix MDO3024 được tùy chỉnh hoàn toàn và có thể nâng cấp hoàn toàn; Thêm các công cụ và hiệu suất bạn cần bây giờ – hoặc sau này.

Cốt lõi của Tektronix MDO3024 là một máy hiện sóng đẳng cấp thế giới, cung cấp các công cụ toàn diện giúp tăng tốc từng giai đoạn gỡ lỗi – từ việc nhanh chóng phát hiện ra sự bất thường và bắt chúng, đến tìm kiếm bản ghi dạng sóng của bạn để biết các sự kiện quan tâm và phân tích đặc điểm của chúng và hành vi của thiết bị.

Tính năng, đặc điểm:


Số kênh : 4 kênh, 16 kênh logic ( tùy chọn)
Tốc độ lấy mẫu : 2.5 GS/s
Rise Time : 1.14ns
Độ dài sóng: 10Mega
Có 1 kênh phân tích phổ
Khoảng tần số phân tích phổ: 9 kHz – 350MHz ( tùy chọn tới 3GHz)
Có chức năng phát xung ( tùy chọn)
Có chức năng đồng hồ vạn năng đếm tần
Phân tích giao thức:I2S, LJ, RJ, và TDM (option) I2C (option)
CAN and LIN buses (option)
RS-232/422/485/UART (option)


8. Máy hiện sóng mini Fluke 190-202


Máy hiện sóng mini Fluke 190-202 AM 200 MHz, 2 kênh, 2,5 GS / s với Máy đo đa năng số tích hợp kết hợp mức hiệu suất chưa từng có, độ chắc chắn và khả năng di động thành một công cụ. 190-202 / AM được đánh giá an toàn CAT III 1000V / CAT IV 600V và có bộ nhớ lớn  lên đến 10.000 mẫu mỗi kênh. Đây là một trong số máy hiện sóng tốt nhất hiện nay.

Bạn có thể kiểm tra các phần rất nhỏ của dạng sóng một cách chi tiết, và nó đạt tiêu chuẩn IP-51 để chịu được bụi, nhỏ giọt, độ ẩm và các biến đổi nhiệt độ rộng.Máy hiện sóng mini Fluke 190-202-am

Tính năng sản phẩm:


Hai đầu vào cách điện
CAT III 1000V / CAT IV 600V an toàn đánh giá
Băng thông: 200 MHz
Tốc độ lấy mẫu thời gian thực tối đa (lấy mẫu cùng một lúc): 2,5 GS / s cho mỗi kênh
Bộ nhớ sâu: 10.000 mẫu cho mỗi lần chụp dạng sóng kênh; phóng to chi tiết
Đồng hồ vạn năng số 5000 chuyên dụng


 9. Máy hiện sóng Metrix MTX 1054B


Máy hiện sóng Metrix MTX 1054B với hiệu suất cao và kinh tế. Máy cho phép kết nối với PC hoạt động trên băng thông 150MHz. Dùng để phân tích dao động điện. Máy với 4 kênh riêng biệt, có đầu USB kết nối. Đây là 1 trong số những dòng máy hiện sóng để bàn tốt nhất hiện nay
Máy hiện sóng Metrix MTX 1054B
Máy hiện sóng hiệu suất cao, kinh tế này hoạt động khi được kết nối trực tiếp với PC. Nó sử dụng màn hình của PC để hiển thị và bộ nhớ cho khả năng ghi âm của nó. MTX 1052B tiện dụng là một máy hiện sóng để bàn, dễ sử dụng, xếp chồng và vận chuyển. Các chức năng của nó có thể truy cập trực tiếp thông qua các menu và thanh công cụ “Windows” của phần mềm SCOPEin @ BOX. Đối với mục đích giao tiếp, MTX 1052B có liên kết USB, giao diện Ethernet 10 MB và Wifi.

Băng thông: 150 MHz
Kênh tương tự: 4
Tốc độ mẫu tối đa: 0,2 GS / s
Độ sâu bộ nhớ tối đa: 0,05 Mpts
Hệ điều hành: Windows


10. Máy đo dao động Fluke 123B


Máy đo dao động Fluke 123B / NA với tần số 20 MHz, 2 kênh, 40 MS / s với công nghệ Fluke Connect Compatibility là giải pháp dao động chắc chắn cho các ứng dụng xử lý sự cố và bảo dưỡng thiết bị điện và điện công nghiệp. Nó là một công cụ thử nghiệm tích hợp thực sự với máy đo dao động, máy đo tốc độ và máy ghi tốc độ cao trong một thiết bị dễ sử dụng. Máy hiện sóng Fluke 123B / NA cũng tích hợp với ứng dụng di động Fluke Connect để cho phép cộng tác hơn nữa, phân tích dữ liệu và lưu trữ thông tin kiểm tra quan trọng.

Fluke 123B Industrial ScopeMeter nhỏ gọn là giải pháp dao động chắc chắn cho các ứng dụng khắc phục sự cố và bảo trì thiết bị điện và cơ điện công nghiệp. Đây là một công cụ kiểm tra tích hợp thực sự với máy ghi dao động, vạn năng và máy ghi tốc độ cao trong một thiết bị dễ sử dụng.

ScopeMeter (may hien song) 120B Series cũng tích hợp với ứng dụng di động Fluke Connect và phần mềm FlukeView để cho phép cộng tác, phân tích dữ liệu và lưu trữ thông tin kiểm tra quan trọng hơn nữa.

Phạm vi 123 bao gồm các chức năng sáng tạo được thiết kế để giúp các kỹ thuật viên khắc phục sự cố nhanh hơn và nhận được câu trả lời họ cần để duy trì hoạt động của hệ thống.

Hiển thị dạng sóng với công nghệ thiết lập và kích hoạt Kết nối và Xem và tự động xem các phép đo số liên quan bằng công nghệ Fluke IntellaSet, Tất cả mà không thực hiện điều chỉnh đo lường thủ công. Với khả năng Phát hiện sự kiện ghi, các sự kiện gián đoạn khó nắm bắt được ghi lại và ghi lại để xem và phân tích dễ dàng.

Tính năng, đặc điểm:


Máy hiện sóng kép đầu vào kỹ thuật số và vạn năng
Băng thông dao động 20 MHz
Hai vạn năng kỹ thuật số thật 5.000 rms
Đơn giản kích hoạt kết nối và xem cho hoạt động rảnh tay
Công nghệ IntellaSet tự động và điều chỉnh thông minh số đọc dựa trên tín hiệu đo được
Dạng sóng đầu vào kép và máy ghi đọc đồng hồ để có xu hướng dữ liệu trong thời gian dài
Trình ghi sự kiện Phát hiện các tín hiệu gián đoạn khó nắm bắt
Bộ điều hợp WiFi tùy chọn được kết nối với cổng USB bên trong để truyền thông tin không dây đến PC, máy tính xách tay hoặc ứng dụng di động Fluke Connect
Phần mềm FlukeView ScopeMeter cho Windows


Bạn đang xem bài viết top 10 máy hiện sóng tốt nhất hiện nay (2022) của chúng tôi. Chúng tôi hy vọng bạn sẽ tìm chọn cho mình máy hiện sóng tốt nhất phù hợp với nhu cầu của mình. Cảm ơn đã đọc bài.
