Cách chọn Nguồn một chiều, Nguồn DC, DC Power supply

07/07/2022 Đăng bởi: Nubicom

Cách chọn Nguồn một chiều, Nguồn DC, DC Power supply



Nhiều người đặt câu hỏi: hầu hết các thiết bị điện tử xung quanh chúng ta như  tivi, tủ lạnh, máy lạnh, bếp điện, nồi cơm điện, quạt điện …đều dùng điện xoay chiều 220V hay 110V, vậy tại sao phải cần nguồn điện một chiều hay còn gọi là nguồn cấp điện DC(nguồn DC) ?. Vậy nguồn một chiều (nguồn DC) cần khi nào ?

Một thực tế ít ai để ý, hoặc không phải dân trong nghề thì sẽ không biết rằng: hầu hết các thiết bị dùng điện 220V kia đều có các bộ biến đổi điện áp từ xoay chiều thành điện áp một chiều hoặc thành các điện áp thấp hơn ( từ 3V ~ 60V) để cung cấp cho các linh kiện điện tử, linh kiện bán dẫn bên trong máy. Các linh kiện điện tử này thường dùng điện áp một chiều rất thấp (từ 1.8V ~ 12V).

Như vậy, nguồn một chiều là một phần không thể thiếu khi thiết kế mạch điện tử, sửa chữa mạch điện tử, nghiên cứu mạch, vi mạch…ngoài ra nguồn một chiều còn dùng để thay thế tạm thời battery ( pin) cho các thiết bị cầm tay, thiết bị di động như điện thoại di động, máy tính xách tay, máy chụp hình và rất rất nhiều các thiết bị cầm tay khác trong quá trình bảo hành, sửa chữa.

Có 2 dạng nguồn một chiều thông dụng nhất


1. Nguồn xung, nguồn tổ ong


Có dòng điện và điện áp cố định, ví dụ điện áp ra là 3V hoặc 5V hoặc 12V, 24V .v.v..và không thể điều chỉnh theo ý muốn. Các bộ nguồndcnày thường thấy nhất trong Máy tính để bàn (PC), Máy in, máy Photo copy, máy tính xách tay v.v…

Ưu điểm: Gọn, nhẹ, giá thành rẻ
Nhược điểm: Không có màn hình hiển thị, không điều chỉnh được điện áp theo ý muốn, dòng điện không lớn

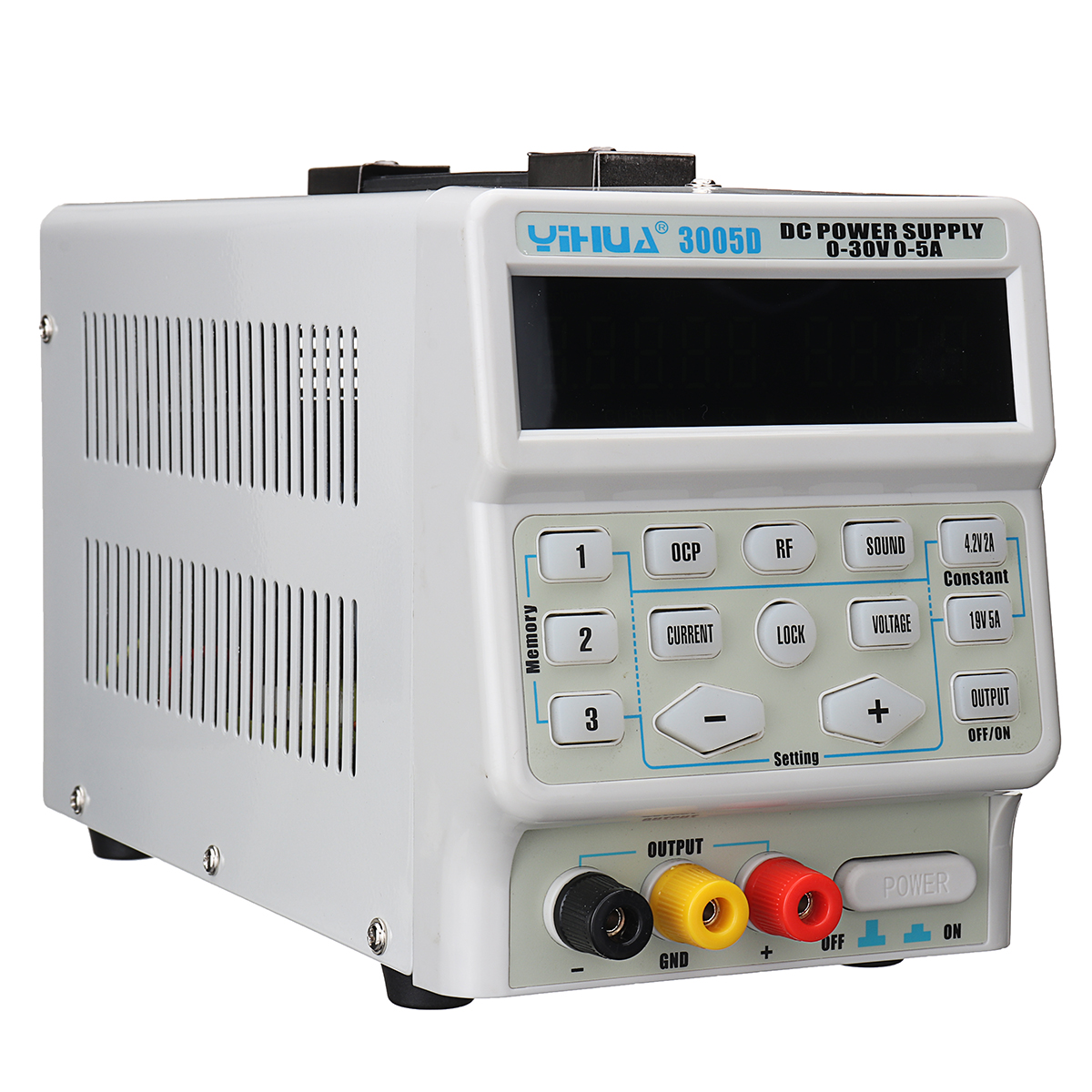

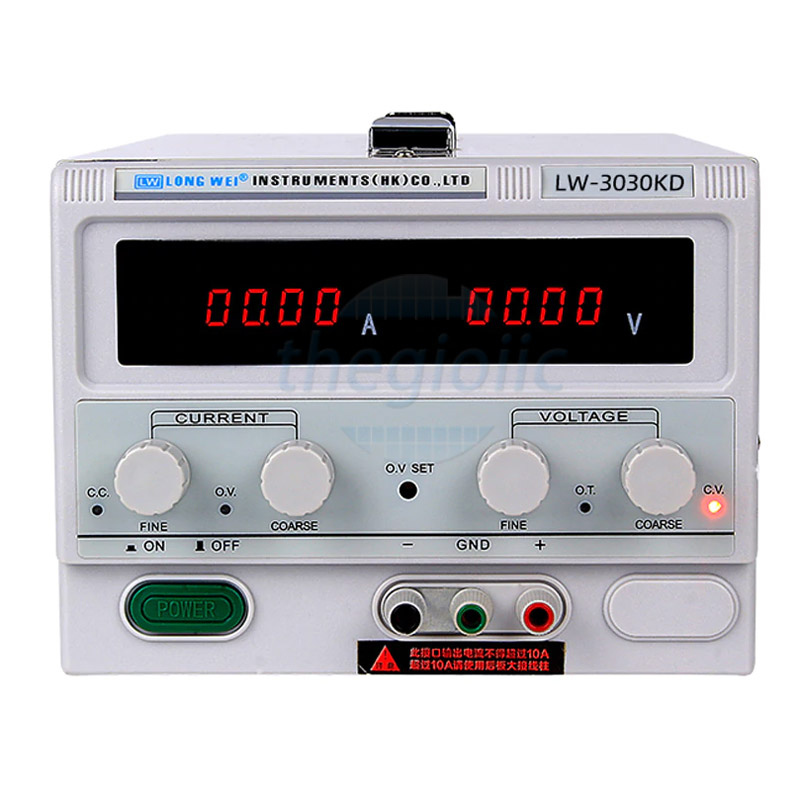

2. Nguồn một chiều (nguồn dc) có điện áp ra thay đổi được theo ý muốn


Điệp áp thông thường của loại nguồn này thường điều chỉnh được từ 0 ~ 60V, và dòng điện có thể  chọn từ 0 ~ 20A. Các loại nguồn này thường được thấy tại các trung tâm bảo hành, trung tâm nghiên cứu, điểm sửa chữa điện tử, trung tâm thực hành .v.v..

Ưu điểm: của các nguồn này: điều chỉnh điện áp ra như ý muốn, dòng ra lớn, màn hình hiển thị điện áp và dòng điện đang dùng
Nhược điểm: nặng, cồng kềnh, giá thành cao

3. Giới thiệu các dòng máy cấp nguồn đa năng bán chạy


SP1505: máy cấp nguồn giá rẻ này cho phép điều chỉnh điện áp ngõ ra 0 - 15V, dòng điện 0 - 5A, thông số phù hợp để cấp cho các ứng dụng cơ bản như sửa chữa điện thoại, laptop...

TP2H-5S: Cho khả năng điều chỉnh điện áp từ 0 - 200VDC, dòng điện từ 0 - 5A, nó phù hợp để làm nguồn cấp cho hầu hết các ứng dụng cơ bản đến nâng cao

73030: Bộ nguồn cao áp đến từ thương hiệu Genvolt của Anh cung cấp dòng điện một chiều đầu ra lên đến 30kV sử dụng cho các ứng dụng chuyên biệt như lọc hạt, tĩnh điện...
TP1305EC: Máy cấp nguồn tuyến tính bán chạy nhất tại Lidinco với thông số cơ bản điều chỉnh 30V/5A phù hợp cho hầu hết các ứng dụng cơ bản


TP2305E: Máy cấp nguồn tuyến tính có hai ngõ ra điều chỉnh, mỗi ngõ ra có khả năng cấp điện áp 30V dòng điện 5A. Khi sử dụng các chức năng nối kênh bạn có thể cung cấp ngõ ra tối đa 60V/5A hoặc 30V/10A. Khả năng làm việc linh hoạt hơn

TP2305TK: Phiên bản nâng cấp nhẹ của TP2305E, bổ sung thêm một ngõ ra phụ cố định 5V/3A. Tính năng song song và nối tiếp để nâng cao hiệu suất đầu ra 60V/5A hoặc 30V/10A tương tự như TP2305E

Máy cấp nguồn lập trình đa năng Twintex TPM-3005     Nguồn một chiều (DC) Siglent SPD3303X_E, 03 ngõ ra, 32V/3A
TPM3005: Máy cấp nguồn lập trình này cho phép điều chỉnh điện áp ngõ ra từ 0 - 36V, dòng điện từ 0 - 5A. Độ phân giải 1mV/1mA phù hợp cho những ứng dụng nghiên cứu phòng thí nghiệm

SPD3303X: Máy cấp nguồn lập trình này cho phép xuất đồng thời 3 ngõ ra cho các dây chuyền sản xuất hoặc các trạm nghiên cứu lớn, hoạt động với tần suất cao

Vậy làm sao để chọn bộ nguồn một chiều phù hợp?


Để có thể chọn đúng loại nguồn DC mà bạn cần đầu tiên hãy đặt ra cho mình những câu hỏi như sau và trả lời nó

- Điện áp đầu ra cần cấp là bao nhiêu?
- Có cần điều chỉnh được hay cố định?
- Dòng điện tối đa là bao nhiêu?

Nếu bạn cần bộ nguồn DC có thể thay đổi được điện áp và dòng điện, thì đặc biệt cần lưu ý các vấn đề sau

- Điện áp cần tối đa là bao nhiêu ?
- Dòng điện cần tối đa là bao nhiêu ?
- Độ phân giải đọc cần có là bao nhiêu? Thông thường các nguồn loại trung cấp có độ phân giải 10 ~ 100mV/10 ~100mA, các nguồn cao cấp có độ phân giải tới 1μV/1μA.
- Màn hình hiển thị bao nhiêu chữ số ? 3 chữ số hay 6 chữ số. Càng nhiều chữ số đồng nghĩa với độ chính xác cao và giá thành cũng cao.
- Độ hài nhiễu là bao nhiêu, càng thấp hài nhiễu  thì giá thành sẽ cao.
- Độ chính xác là bao nhiêu % ? Độ chính xác càng cao thì giá trị bộ nguồn càng cao.
- Một số yếu tố khác như hãng sản xuất, kích thước, số ngõ ra, nguồn switching hay linear...

Theo kinh nghiệm của chúng tôi, bạn có thể chọn nguồn một chiều điều chỉnh như sau

- Sửa chữa điện thoại: có thể sử dụng bộ nguồn điều chỉnh điện áp từ 0-15V, dòng điện 0-5A là phù hợp

Máy cấp nguồn 15V 5A SP1505 Twintex

- Sửa chữa laptop, viễn thông, điện tử cơ bản: có thể sử dụng bộ nguồn đa năng cơ bản với điện áp 0-30V, dòng điện 0-5A

Máy cấp nguồn đa năng 30V 5A TP1305EC

- Các yếu tố phụ đi kèm như :

Độ phân giải 10mV/10mA, nếu đầu tư sử dụng lâu dài có thể chọn loại 1mV/1mA là tốt nhất, vì bạn có thể đo được thêm các dòng rò của thiết bị lên đến 1mA
Màn hình hiển thị: Từ 3-5 chữ số
Số ngõ ra: Một ngõ khi bạn cần sửa chữa ít, nếu cửa hàng của bạn có lượng khách lớn và nhiều kỹ thuật viên nên chọn các loại nguồn có từ 2 - 3 ngõ ra để làm việc linh động hơn
Thương hiệu: Chọn các thương hiệu có ưu tín trên thị trường để có chất lượng sử dụng tốt nhất không bị lỗi vặt dẫn đến trì trệ công việc
Nguồn chuyển mạch hoặc tuyến tính: Các nguồn tuyến tính (Linear) thường có độ ổn định ít gợn nhiễu và bên hơn so với nguồn chuyển mạch (Switching) tuy nhiên giá thành sẽ cao hơn


- Nghiên cứu, đo đặc trong phòng thí nghiệm thì nên chọn:

Điện áp ra: tùy vào nhu cầu có thể từ 0~120V
Loại nguồn: Nên chọn các loại nguồn DC lập trình để có độ chính xác và ổn định cao
Độ phân giải: từ 1μV/1μA hoặc thấp hơn càng tốt
Màn hình hiển thị: từ 5 ~ 6 chữ số
Có các cổng giao tiếp: USB hay GPIB
Các nguồn loại này thường chỉ có các hãng cao cấp của Mỹ và Châu âu như Tektronix, Keithley, Keysight…


Nên mua nguồn DC một chiều ở đâu


- Trên thị trường hiện nay có rất nhiều nhà cung cấp nguồn một chiều giá thành củng rất đa dạng, có những loại rất rẻ chỉ từ 500.000đ - 1.000.000đ cho bộ nguồn có khả năng điều chỉnh từ 30V và 5A. Theo kinh nghiệm phân phối nguồn DC nhiều năm trên thị trường, các sản phẩm mức giá rẻ này thương hoạt động không thực sự ổn định, rủi ro nhất là nó có nguy cơ hỏng sau một thời gian ngắn sử dụng, điện áp và dòng điện đầu ra củng không chuẩn như đã cam kết

- Để mua được các sản phẩm nguồn một chiều chất lượng và uy tín, Nubicom.vn khuyên bạn nên chọn các sản phẩm có mức giá vừa phải không quá thấp. Ngoài ra, việc bỏ thêm khoảng vài trăm ngàn để sở hữu cho mình một bộ nguồn tuyến tính củng giúp nâng cao độ ổn định khi sử dụng, xét về độ bền nguồn tuyến tính củng khó hư hơn khi sử dụng nguồn Switching nhiều, thời gian sử dụng có thể từ vài năm - chục năm tùy vào khả năng bảo quản khi sử dụng của bạn

- Nên chọn thương hiệu nào: với nhiều năm phân phối các dòng nguồn một chiều trên thị trường, Nubicom.vn đã cung cấp các bộ nguồn của thương hiệu Twintex - Đài Loan đến hàng ngàn khách hàng, các trường hợp lỗi hầu như xảy ra rất ít. Hơn thế nữa, với Twintex nguồn DC là sản phẩm chủ lực của hãng nên lượng model sản phẩm rất đa dạng

- Để chọn mua loại nguồn chất lượng, khuyến cáo nên xem kỉ đặc tính kỹ thuật (những lưu ý ở trên)  trước khi mua, lựa chọn nhà phân phối uy tín, có bảo hành rõ ràng.

Hy vọng mọi người có thêm chút kinh nghiệm khi đọc qua bài này và chọn được một bộ nguồn một chiều, nguồn DC ưng ý.
